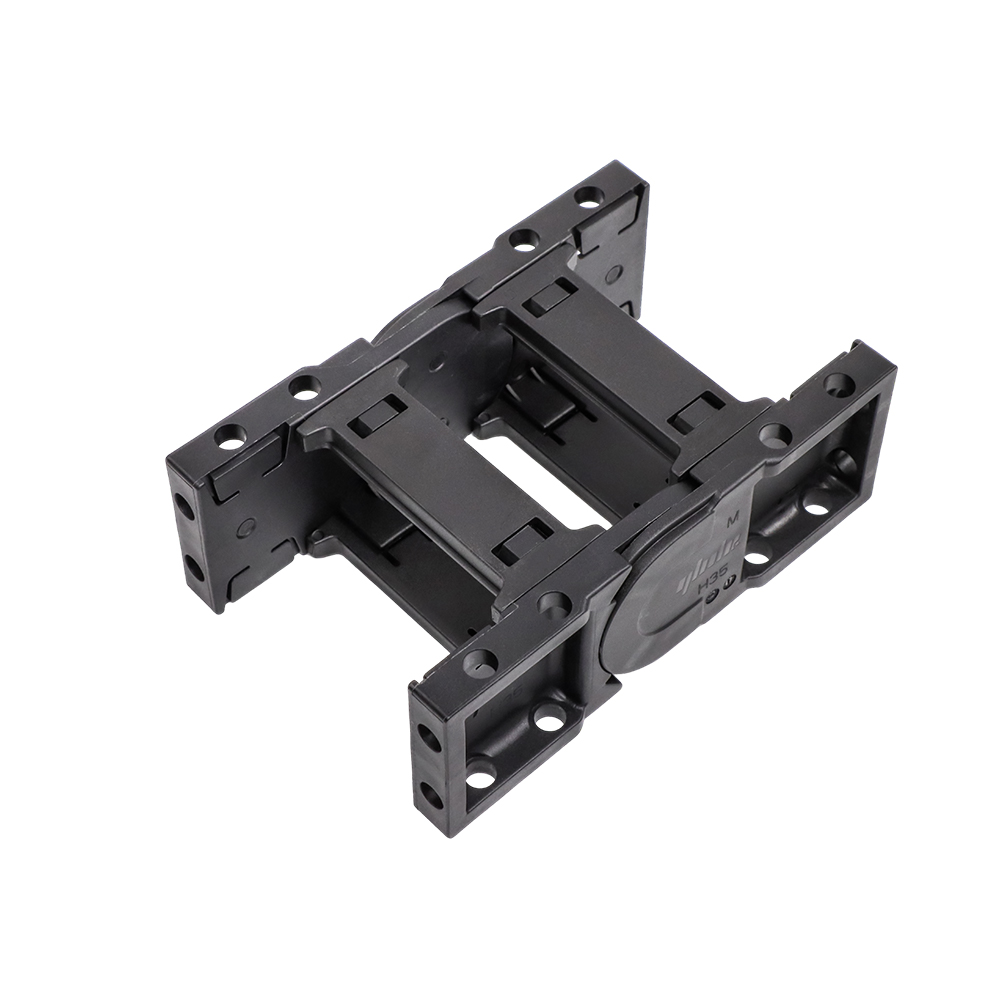

拖链接头 VBY51/VBY53拖链用方型无梳状板

条件筛选：

拖链内高 35

有无梳状板无

拖链类型一般用

种类筛选接头

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品简介

材质图

参数图

材质图

代码	类型	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBY51	35系列拖链	35	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头
VBY53				封闭式

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。
每米链接数17。

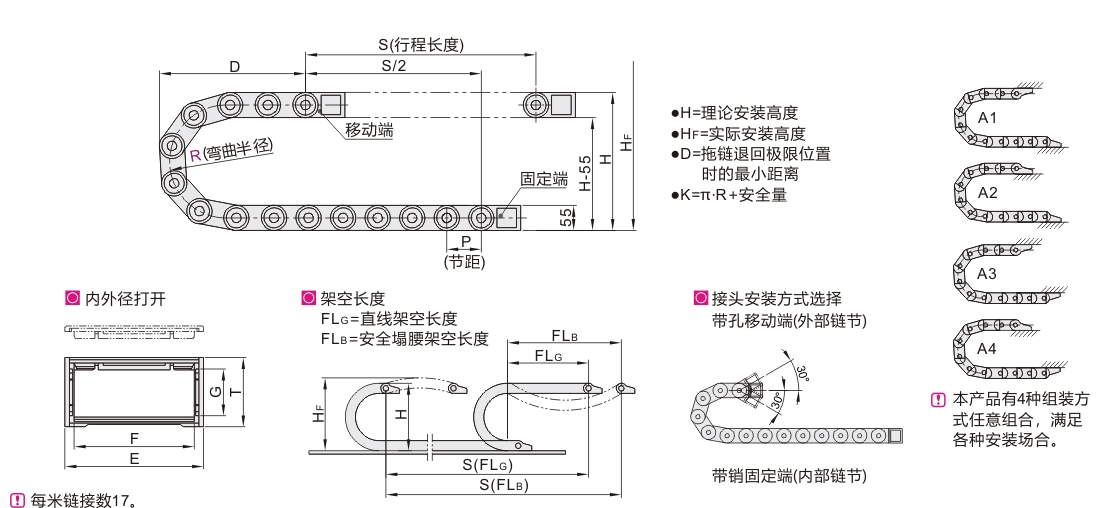

参数图

拖链(含接头拖链型号)

型号			弯曲半径R				链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF			最大电缆直径			最大架空负载(kg/m)				最大架空长度(m)				重量 (kg/m)
代码		规格												H	D	K
VBY51		3550	75				1~ (最小单位1)	VEY51-F50	35	55	50	75	59	205	221	472	255			30			10				1.5				≈1.75
			100											255	246	550	305
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	255
		3575	75					VEY51-F75			75	100		205	221	472	255														≈1.90
			100											255	246	550	305
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		35100	75					VEY51-F100			100	125		205	221	472	255														≈2.03
			100											255	246	550	305
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		35125	75					VEY51-F125			125	150		205	221	472	255														≈2.17
			100											255	246	550	305
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		35150	75					VEY51-F150			150	175		205	221	472	255														≈2.34
			100											255	246	550	305
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		35200	75					VEY51-F200			200	225		205	221	472	255														≈2.64
			100											255	246	550	305
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
VBY53		3550	100					VEY51-F50			50	75		255	246	550	305														≈1.93
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		3575	100					VEY51-F75			75	100		255	246	550	305														≈2.14
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		35100	100					VEY51-F100			100	125		255	246	550	305														≈2.36
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		35125	100					VEY51-F125			125	150		255	246	550	305														≈2.58
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505
		35150	100					VEY51-F150			150	175		255	246	550	305														≈2.81
			125											305	271	629	355
			150											355	296	707	405
			200											455	346	864	505

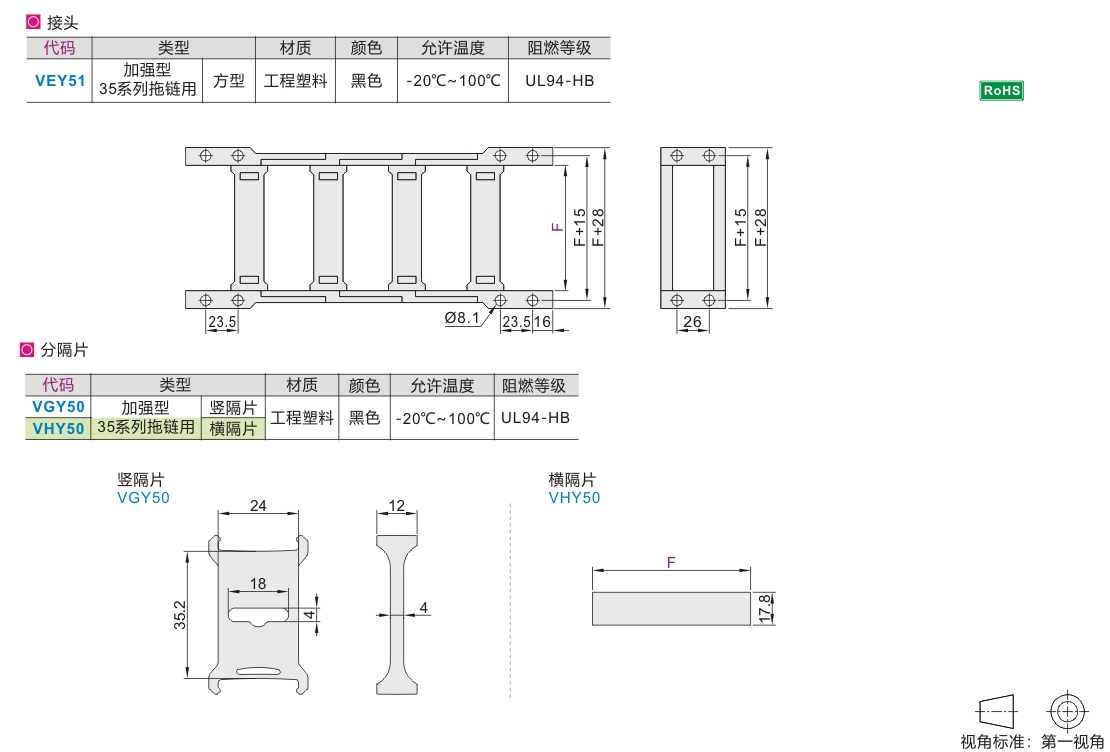

接头

型号
代码	内宽F

VEY51	50
	75
	100
	125
	150
	200

竖隔片

型号		适用拖链代码
代码	适用拖链内高G	适用拖链代码
VGY50	35	VBY51 VBY53

横隔片

型号		适用拖链代码
代码	适用拖链内宽F
VHY50	50	VBY51 VBY53 VBY61 VBY63
	75
	100
	125
	150
	200
