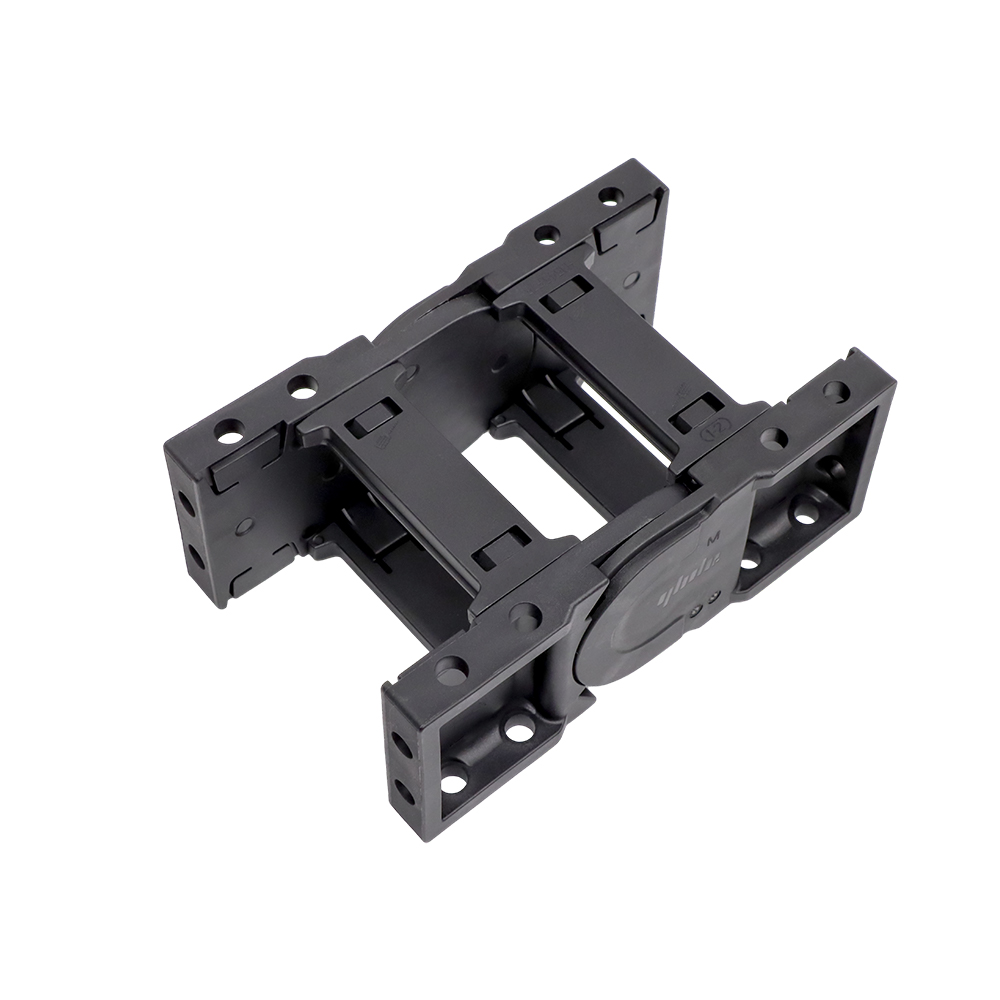

拖链接头 VBY61/VBY63拖链用方型无梳状板

条件筛选：

拖链内高 45

有无梳状板无

拖链类型一般用

种类筛选接头

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

材质图

参数图

材质图

代码	类型	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBY61	45系列拖链	45	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头
VBY63				封闭式

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。
每米链接数15。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

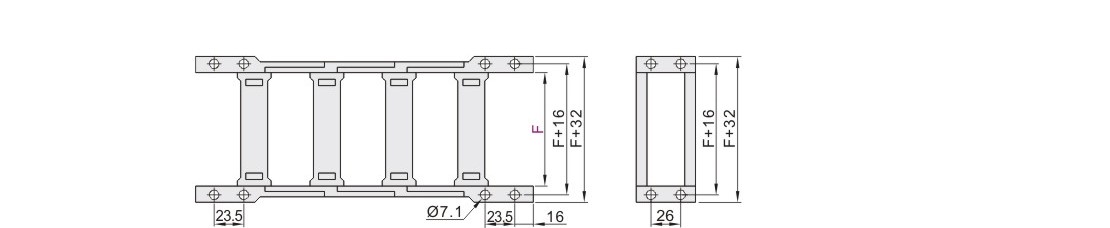

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VEY61	加强型 45系列拖链用	方型	工程塑料	黑色	-20℃~100℃	UL94-HB

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

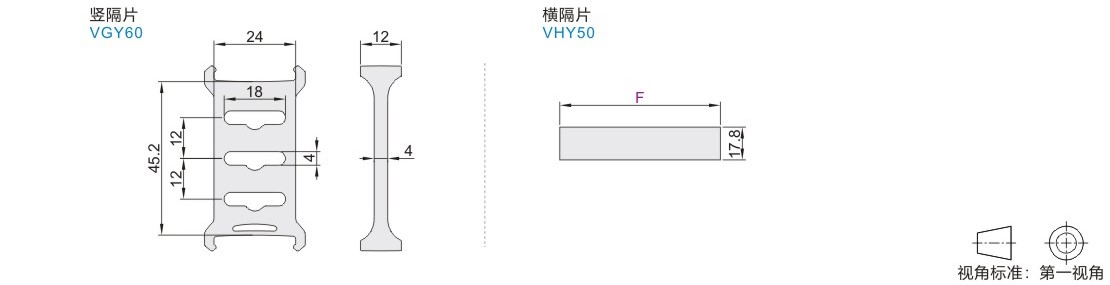

分隔片

代码

类型

材质

颜色

允许温度

阻燃等级

VGY60

加强型

45系列拖链用

竖隔片

工程塑料

黑色

-20℃~100℃

UL94-HB

VHY50

横隔片

参数图

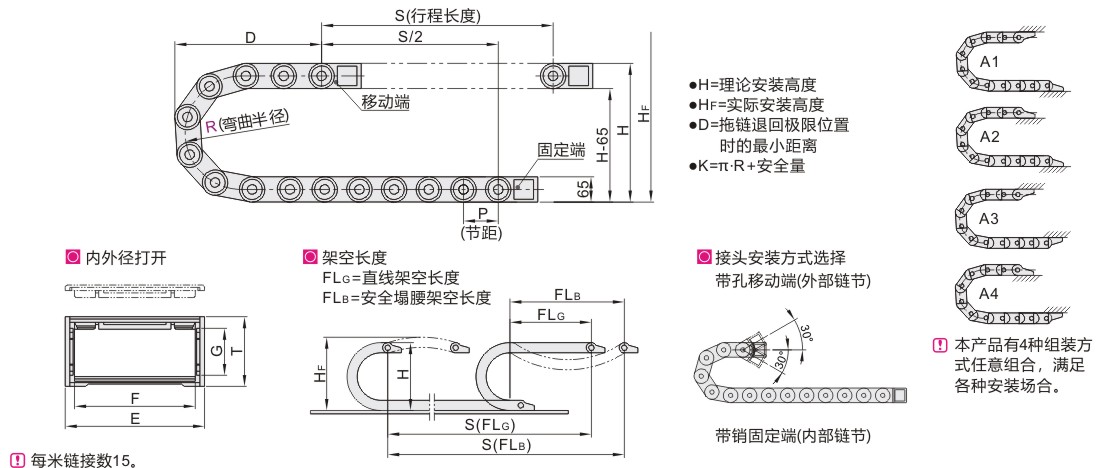

拖链(含接头拖链型号)

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
VBY61	4550	75	1~ (最小单位1)	VEY61-F50	45	65	50	79	67	215	242	504	275	40	15	2	≈2.19
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	4575	75		VEY61-F75			75	104		215	242	504	275				≈2.33
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45100	75		VEY61-F100			100	129		215	242	504	275				≈2.45
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45125	75		VEY61-F125			125	154		215	242	504	275				≈2.57
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45150	75		VEY61-F150			150	179		215	242	504	275				≈2.72
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
	45200	75		VEY61-F200			200	229		215	242	504	275				≈2.99
		100								265	267	582	325
		125								315	292	661	375
		150								365	317	739	425
VBY63	4550	100		VEY61-F50			50	79		265	267	582	325				≈2.39
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	4575	100		VEY61-F75			75	104		265	267	582	325				≈2.60
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45100	100		VEY61-F100			100	129		265	267	582	325				≈2.84
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45125	100		VEY61-F125			125	154		265	267	582	325				≈3.06
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45150	100		VEY61-F150			150	179		265	267	582	325				≈3.31
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
	45200	100		VEY61-F200			200	229		265	267	582	325				≈3.78
		125								315	292	661	375
		150								365	317	739	425
		200								465	367	896	525
