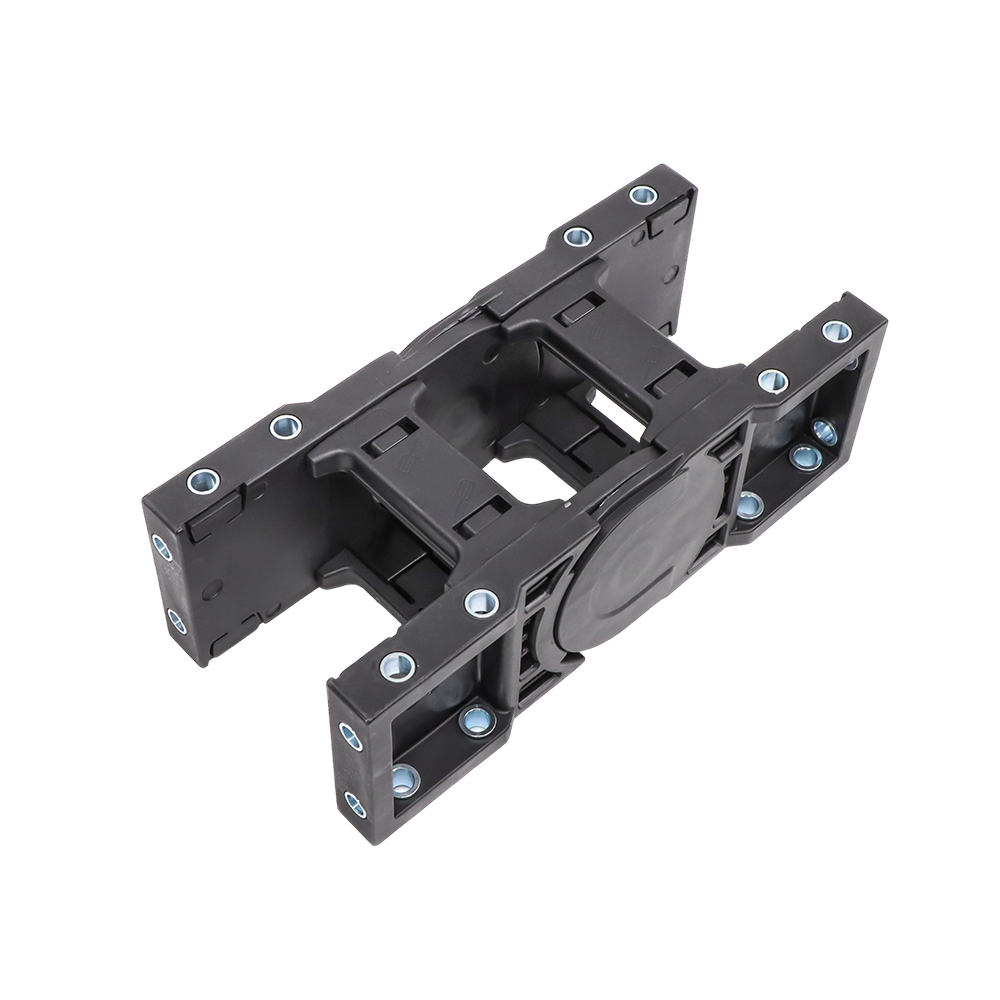

拖链接头 VBY71/VBY73拖链用 方型 无梳状板
品牌名称：
怡合达
条件筛选：
产地 国产
拖链内高 55
有无梳状板 无
拖链类型 一般用
种类筛选 接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
内高 | 开口方向 | 横梁 | 腔数 | 材质 | 颜色 | 允许温度 |
阻燃等级 |
附件 |
| VBY71 | 55系列拖链 | 55 | 内外径打开 | 桥式 | 单腔 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB | 接头 |
| VBY73 | 封闭式 |
本系列拖链标准型号包括一套接头(移动端 、固定端各一个)。 本系列拖链不包含分隔片 ，分隔片需单独购买。
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 |
类型 |
梳状板 | 材质 | 颜色 | 允许温度 |
阻燃等级 |
适用拖链代码 |
|
| VEY71 | 加强型 55系列拖链用 | 桥式 | 无 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB | VBY71 |
| VEY73 | 封闭式 | VBY73 | ||||||
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
分割片
| 代码 |
类型 |
材质 | 颜色 | 允许温度 |
阻燃等级 |
适用拖链代码 |
|
| VGY70 | 加强型55系列拖链用 | 竖隔片 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB | VBY71/VBY73 |
参数图
拖链
| 型号 |
弯曲半径 R |
链节数 N |
接头 |
内高 G |
外高 T |
内宽 F |
外宽 E |
节距 P |
最大电缆 直径 |
最大架空 负载(kg/m) |
最大架空 长度(m) |
重量 (kg/m) |
|
| 代码 | 规格 | ||||||||||||
| VBY71 | 5550 | 100 135 150 175 200 250 300 350 | 1~ | VEY71-F50 | 55 | 84 | 50 | 82 | 91 | 40 | 62 | 4 | ≈3.06 |
| 5575 | VEY71-F75 | 75 | 107 | ≈3.23 | |||||||||
| 55100 | VEY71-F100 | 100 | 132 | ≈3.40 | |||||||||
| 55130 | VEY71-F130 | 130 | 162 | ≈3.59 | |||||||||
| 55150 | VEY71-F150 | 150 | 182 | ≈3.76 | |||||||||
| 55175 | VEY71-F175 | 175 | 207 | ≈3.93 | |||||||||
| 55200 | VEY71-F200 | 200 | 232 | ≈4.13 | |||||||||
| 55250 | VEY71-F250 | 250 | 282 | ≈4.47 | |||||||||
| 55300 | VEY71-F300 | 300 | 332 | ≈4.85 | |||||||||
| VBY73 | 5550 | 150 175 200 250 300 350 | VEY73-F50 | 50 | 82 | ≈3.32 | |||||||
| 5575 | VEY73-F75 | 75 | 107 | ≈3.66 | |||||||||
| 55100 | VEY73-F100 | 100 | 132 | ≈4.00 | |||||||||
| 55130 | VEY73-F130 | 130 | 162 | ≈4.37 | |||||||||
| 55150 | VEY73-F150 | 150 | 182 | ≈4.66 | |||||||||
| 55175 | VEY73-F175 | 175 | 207 | ≈4.99 | |||||||||
| 55200 | VEY73-F200 | 200 | 232 | ≈5.32 | |||||||||
安装尺寸
| 弯曲半径R | H | HF | D | K | ||||||||||||||
| 100 | 284 | 359 | 275 | 496 | ||||||||||||||
| 135 | 354 | 429 | 310 | 605.9 | ||||||||||||||
| 150 | 384 | 459 | 325 | 653 | ||||||||||||||
| 175 | 434 | 509 | 350 | 731.5 | ||||||||||||||
| 200 | 484 | 559 | 375 | 810 | ||||||||||||||
| 250 | 584 | 659 | 425 | 967 | ||||||||||||||
| 300 | 684 | 759 | 475 | 1124 | ||||||||||||||
| 350 | 784 | 859 | 525 | 1281 | ||||||||||||||
接头
| 型号 | |||||||||
| 代码 | 内宽F | ||||||||
| VEY71 | 50 | ||||||||
| 75 | |||||||||
| 100 | |||||||||
| 130 | |||||||||
| 150 | |||||||||
| 175 | |||||||||
| 200 | |||||||||
| 250 | |||||||||
| 300 | |||||||||
| 型号 | |||||||||
| 代码 | 内宽F | ||||||||
| VEY73 | 50 | ||||||||
| 75 | |||||||||
| 100 | |||||||||
| 130 | |||||||||
| 150 | |||||||||
| 175 | |||||||||
| 200 | |||||||||
分割片
| 型号 |
适用拖链代码 | ||||||
| 代码 | 适用拖链内高G | ||||||
| VGY70 | 55 | VBY71 VBY73 |
|||||
-
