图片仅供参考，请以已选的规格为准

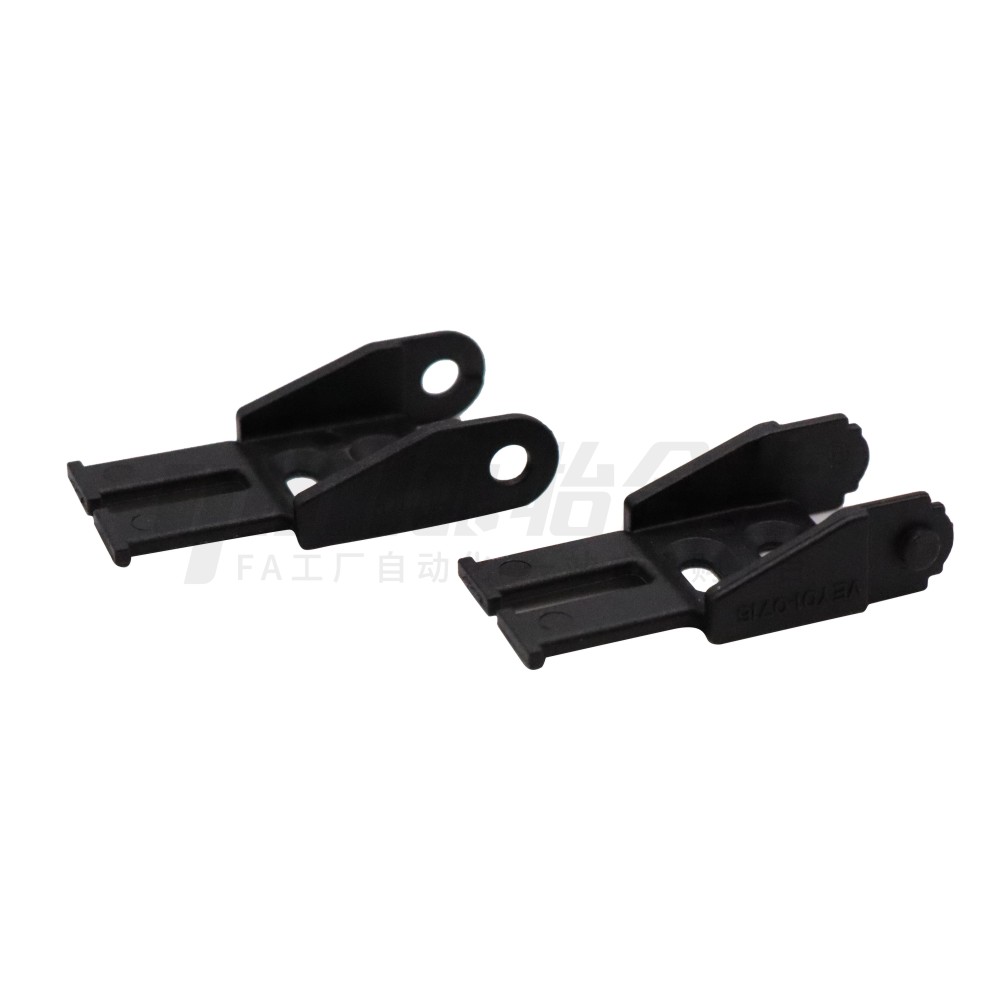

医疗 拖链接头 Y-SAB01拖链用 斜角型 有/无梳状板
品牌名称：
怡合达
条件筛选：
产地 国产
拖链内高 5/7/10
有无梳状板 有/无
拖链类型 一般用
种类筛选 接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
拖链
| 代码 | 类型 | 内高 | 开口方向 | 横梁 | 腔数 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| Y-SAB01 | 一般用 | 5 | 不可打开 | 桥式 | 单腔 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
| 7 | |||||||||
| 10 |
本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 | 类型 | 梳状板 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| Y-SAE01 | 5/7/10系列拖链用 | 无/有 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |

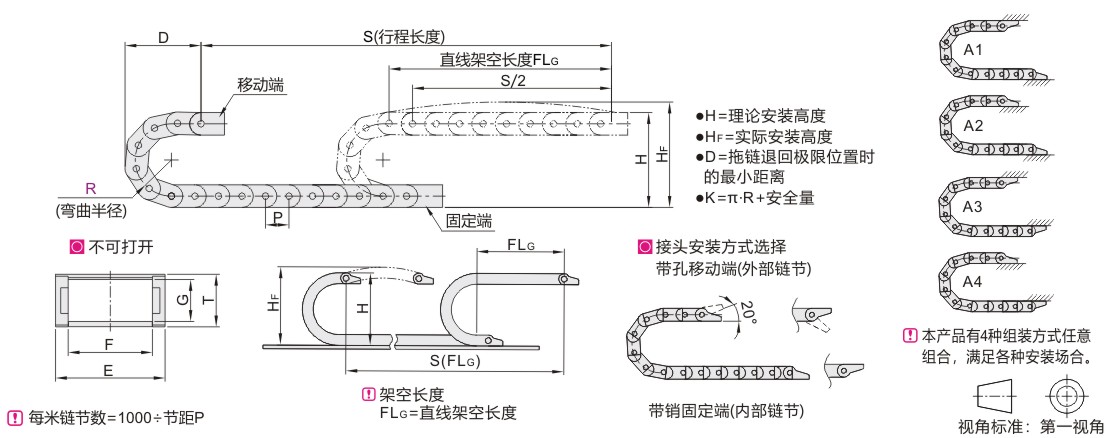

参数图
拖链
| 型号 | 弯曲 半径R |
链节数 N |
接头 | 内高 G |
外高 T |
内宽 F |
外宽 E |
节距 P |
安装尺寸 |
实际安装 高度HF |
最大 电缆直径 |
最大架空 负载(kg/m) |
最大架空 长度(m) |
重量 (kg/m) |
|||
| 代码 | 规格 | H | D | K | |||||||||||||
| Y-SAB01 | 0505 | 15 | 1~ | (无梳状板) Y-SAE01 |
5 | 8 | 5 | 9 | 10 | 38 | 39 | 87 | 53 | 3.5 | 0.05 | 0.5 | 0.05 |
| 18 | 44 | 42 | 97 | 59 | |||||||||||||
| 0507 | 15 | 7 | 11 | 38 | 39 | 87 | 53 | 0.06 | |||||||||
| 18 | 44 | 42 | 97 | 59 | |||||||||||||
| 0510 | 15 | 10 | 14 | 38 | 39 | 87 | 53 | 0.07 | |||||||||
| 18 | 44 | 42 | 97 | 59 | |||||||||||||
| 0707 | 15 | (带梳状板) Y-SAE01 |
7 | 10 | 7 | 12 | 40 | 40 | 87 | 55 | 5 | 0.15 | 0.5 | ≈0.07 | |||
| 28 | 66 | 53 | 128 | 76 | |||||||||||||
| 0710 | 15 | 10 | 15 | 40 | 40 | 87 | 55 | ||||||||||
| 28 | 66 | 53 | 128 | 76 | |||||||||||||
| 0716 | 15 | 16 | 21 | 40 | 40 | 87 | 55 | ||||||||||
| 28 | 66 | 53 | 128 | 76 | |||||||||||||
| 0730 | 15 | 30 | 35 | 40 | 40 | 87 | 55 | ||||||||||
| 28 | 66 | 53 | 128 | 76 | |||||||||||||
| 1010 | 18 | 10 | 12.5 | 10 | 16 | 13 | 49 | 50 | 109 | 64 | 8 | 0.35 | 1 | ≈0.1 | |||
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||
| 1015 | 18 | 15 | 21 | 49 | 50 | 109 | 64 | ||||||||||
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||
| 1020 | 18 | 20 | 26 | 49 | 50 | 109 | 64 | ||||||||||
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||

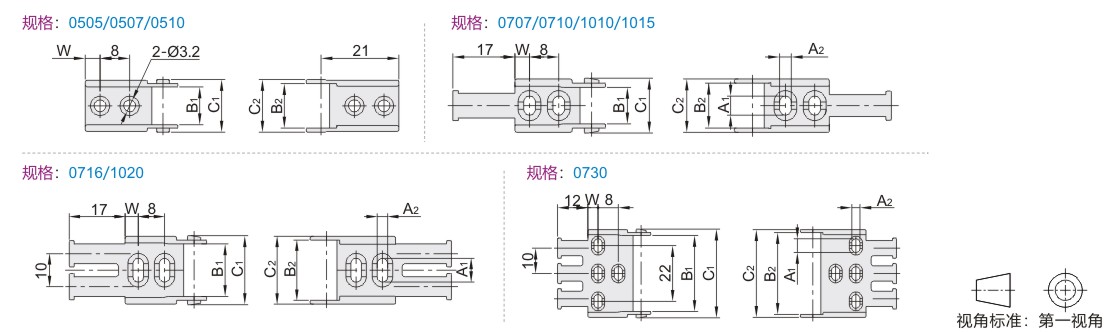

接头
| 型号 | 内宽 | A1 | A2 | B1 | B2 | C1 | C2 | W | 梳状板 齿数N |
适用拖链 | |
| 代码 | 规格 | ||||||||||
| Y-SAE01 | 0505 | 5 | — | — | 5.2 | 7 | 9.1 | 9.2 | 4 | 0 | Y-SAB01-0505 |
| 0507 | 7 | 7.2 | 9 | 11.1 | 11.2 | Y-SAB01-0507 | |||||
| 0510 | 10 | 10.2 | 12 | 14.1 | 14.2 | Y-SAB01-0510 | |||||
| 0707 | 7 | 3.7 | 3.2 | 7 | 9.3 | 12 | 11.6 | 1 | Y-SAB01-0707 | ||
| 0710 | 10 | 5.2 | 10 | 12.3 | 15 | 14.6 | Y-SAB01-0710 | ||||
| 0716 | 16 | 7.2 | 16 | 18.3 | 21 | 20.6 | 2 | Y-SAB01-0716 | |||
| 0730 | 30 | 5.4 | 30 | 32.3 | 35 | 34.6 | 3 | Y-SAB01-0730 | |||
| 1010 | 10 | 7.2 | 4.2 | 10 | 12.8 | 16 | 16 | 5 | 1 | Y-SAB01-1010 | |
| 1015 | 15 | 15 | 17.8 | 21 | 21 | Y-SAB01-1015 | |||||
| 1020 | 20 | 20 | 22.8 | 26 | 26 | 2 | Y-SAB01-1020 | ||||
-
