        竖隔片 VAX01拖链用

        品牌名称：

        怡合达

        条件筛选：

        产地 韩国
        是否防静电 是
        拖链内高 15/22/26
        拖链类型 防静电无尘静音型
        种类筛选 分隔片

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            拖链

            代码         类型       横梁    开式     单腔  材质 颜色 表面阻抗值 防尘等级 静音等级 允许温度 阻燃等级 附件
            VAX01 防静电无静音型 乔式 内外径打开 单腔 工程塑料 灰色 10³~10⁹Ω ISOCLASS3 37dB -30℃~130℃ UL94-HB 接头



            本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片，分隔片需单独购买。





            --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码
            		 类型
            		 梳状板 材质 颜色 表面阻抗值 允许温度
            		 阻燃等级
            VDX01 防静电无尘静音型用 有 工程塑料 灰色 10³~10⁹Ω  -30℃~130℃ UL94-HB



            -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             分隔片

            代码
            		 类型
            		 材质 颜色 表面阻抗值 允许温度
            		 阻燃等级
            VFX01 防静电无尘静音型用分隔片 工程塑料 灰色 10³~10⁹Ω  -30℃~130℃ UL94-HB



            请根据拖链的内高G及分隔片的尺寸，选择分隔片合适的数量。



            参数图



            拖链

            型号 弯曲半径
            R            		 链节数
            N            		 接头 节距
            P            		 内宽
            F            		 外宽
            E            		 内高
            G            		 外高
            T            		 最大电缆
            直径            		 最大架空负载
            (kg/m)            		 最大架空长度
            (m)            		 重量
            (kg/m)
            代码 规格
            VAX01 1520 28  38  48 1~ VDX01 20 20 34 15 22 12 1.4 0.8 0.32
            1540 40 54 0.35
            2216 35  45  75  100  120 22 16 30 22 29 15 1.8 1.1 0.43
            2227 27 41 18 0.47
            2237 37 51 0.51
            2247 47 61 0.55
            2267 67 81 0.67
            2277 77 91 0.69
            2635 50  70  90  120  150 28 35 55 26 38 22 7 1.1 0.9
            2650 50 70 0.98
            2655 55 75 1.02
            2675 75 95 1.12
            26100 100 120 1.27
            26125 125 145 1.41
            26150 150 170 1.59
            26175 175 195 1.74
            26200 200 220 1.84
            4035 75  100  125  150  200 35 35 55 40 52 28 9.5 1.6 1
            4050 50 70 1.06
            4055 55 75 1.09
            4075 75 95 1.17
            40100 100 200 1.29
            40125 125 145 1.39
            40150 150 170 1.53
            40175 175 195 1.65
            40200 200 220 1.73



            在选择安装高度时，应当参考表中实际安装高度HF值。
            架空长度选型请参考：架空长度与负载关系图，超长或超载时请致电怡合达。
            如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
            另拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

            安装尺寸

            内高
            G            		 弯曲
            半径R            		 实际安装
            高度HF            		 理论安装尺寸
            H D K
            15 28 109 79 59 128
            38 129 99 69 160
            48 149 119 79 192
            22 35 136 106 72 154
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            26 50 176 146 149 311
            70 216 186 135 367
            90 256 226 182 422
            120 316 286 221 533
            150 376 346 232 589
            40 75 248 218 226 471
            100 298 268 251 550
            125 348 318 276 628
            150 398 368 301 706
            200 498 468 351 863

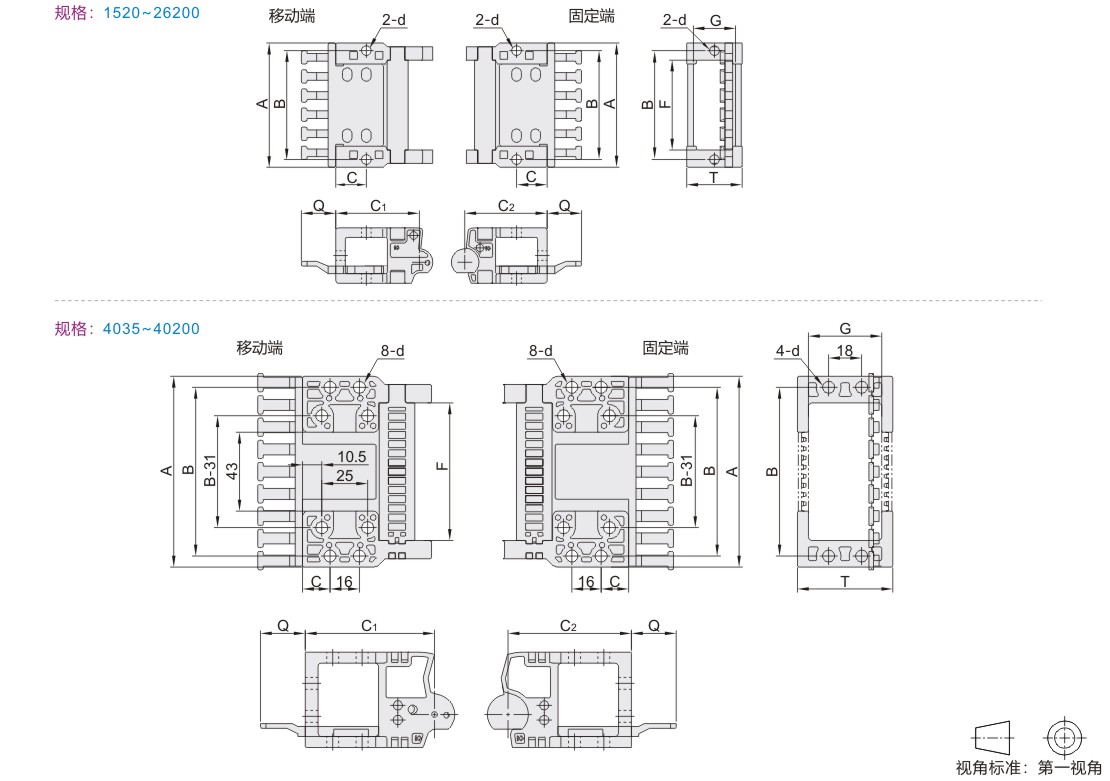

            接头

            型号 A B C C1 C2 Q F G T d
            代码 规格
            VDX01 1520  38  30  15  41  42  18  20  15  22  5
            1540  58  50  40
            2216  34  26  16  43.8  43.1    16  22  29
            2227  45  37  18  27
            2237  55  47  37
            2247  65  57  47
            2267  85  77  67
            2277  95  87  77
            2635  63  49  15  56  52.2  22  35  26  38  5.6
            2650  78  64  50
            2655  83  69  55
            2675  103  89  75
            26100  128  114  100
            26125  153  139  125
            26150  178  164  150
            26175  203  189  175
            26200  228  214  200
            4035  55  52  70.5  67.5  24.5  35  40  52  6.5
            4050  70  67  50
            4055  75  72  55
            4075  95  92  75
            40100  120  117  100
            40125  145  142  125
            40150  170  167  150
            40175  195  192  175
            40200  220  217  200

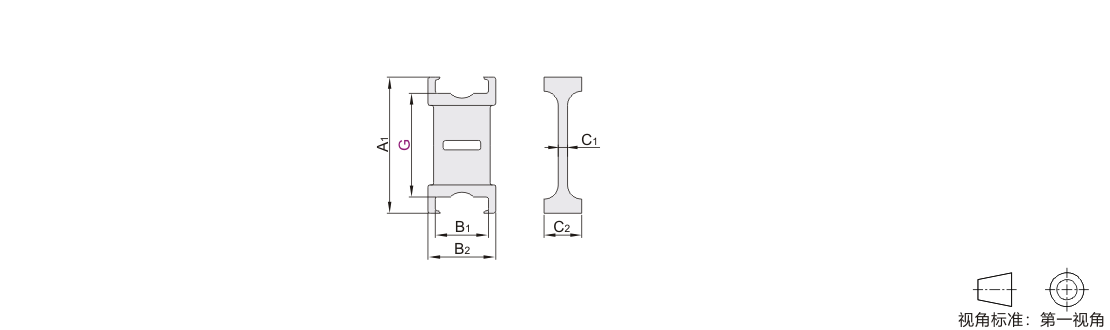

            分隔片

            型号 A1 B1 B2 C1 C2
            代码 拖链内高G
            VFX01 15  21.9  8.1  11  2  8
            22  28.9  11.3  14.4
            26  33  13  16.6  3.2  9.6
            40  47  17.2
