        竖隔片 VAX11拖链用

        品牌名称：

        怡合达

        条件筛选：

        产地 韩国
        拖链内高 15~40
        拖链类型 无尘静音型
        种类筛选 分隔片

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            拖链

            代码         类型       横梁    开式     腔数  材质 颜色 防尘等级 静音等级 允许温度 阻燃等级 附件
            VAX11 无尘静音型 桥式 内外径打开 单腔 工程塑料 黑色 ISOCLASS3 37dB -30℃~130℃ UL94-HB 接头



            本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片，分隔片需单独购买。



            ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码         类型       梳状板 材质 颜色 允许温度 阻燃等级
            VDX11 无尘静音型拖链用 有 工程塑料 黑色 -30℃~130℃ UL94-HB




            ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


            分隔片

            代码         类型       材质 颜色 允许温度 阻燃等级
            VFX11 无尘静音型拖链用 工程塑料 黑色 -30℃~130℃ UL94-HB



            请根据拖链的内高G及分隔片的尺寸，选择分隔片合适的数量。

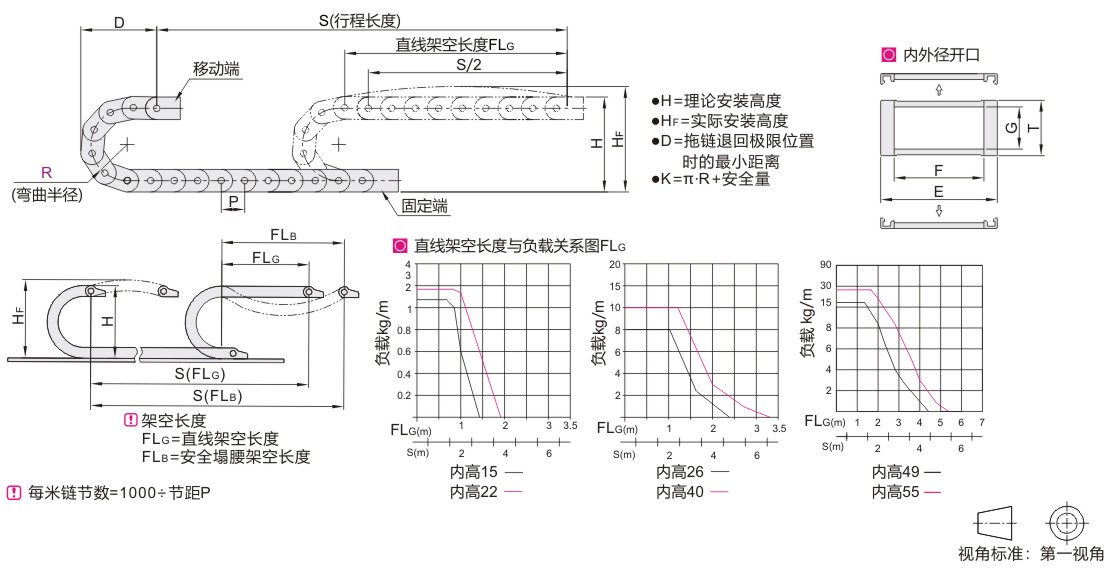

            参数图



            拖链

            型号 弯曲半径
             R            		 链节数
            N            		 接头 节距
            P            		 内宽
            F            		 外宽
            E            		 内高
            G            		 外高
            T            		 最大电缆
            直径            		 最大负载
            (kg/m)            		 最大架空长度
            (m)            		 重量
            (kg/m)
            代码 规格
            VAX11 1520  28  38  48 1~ VDX11 20  20  34  15  22  12  1.4  0.8  0.32
            1540  40  54  0.35
            2216  35  45  75
            100  120            		 22  16  30  22  29  15  1.8  1.1  0.43
            2227  27  41  18  0.47
            2237  37  51  0.51
            2247  47  61  0.55
            2267  67  81  0.67
            2277  77  91  0.69
            2635  50  70  90
            120  150            		 28  35  55  26  38  22  7  1.1  0.9
            2650  50  70  0.98
            2655  55  75  1.02
            2675  75  95  1.12
            26100  100  120  1.27
            26125  125  145  1.41
            26150  150  170  1.59
            26175  175  195  1.74
            26200  200  220  1.84
            4035  75  100  125
            150  200            		 35  35  55  40  52  28  9.5  1.6  1.00
            4050  50  70  1.06
            4055  55  75  1.09
            4075  75  95  1.17
            40100  100  120  1.29
            40125  125  145  1.39
            40150  150  170  1.53
            40175  175  195  1.65
            40200  200  220  1.73
            4950  75  100  120  140
            200  250  300            		 45  50  80  49  70  34  14.5  2.2  2.59
            4975  75  105  2.74
            49100  100  130  2.90
            49125  125  155  3.11
            49150  150  180  3.31
            49175  175  205  3.48
            49200  200  230  4.18
            49250  250  280  4.76
            49300  300  330  5.32
            5575  125  140  190
            220  270  390            		 60  75  115  55  85  38  28.5  2.7  3.56
            55100  100  140  3.66
            55125  125  165  3.97
            55150  150  190  4.16
            55175  175  215  4.33
            55200  200  240  4.64
            55250  250  290  5.06
            55300  300  340  5.48
            55350  350  390  6.09
            55400  400  440  6.66



            在选择安装高度时，应当参考表中实际安装高度HF值。
            架空长度选型请参考：架空长度与负载关系图，超长或超载时请致电怡合达。
            如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
            另拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

            安装尺寸

            内高
            G            		 弯曲半径
            R            		 实际安装高度
            HF            		 理论安装尺寸
            H D K
            15 28 109 79 59 128
            38 129 99 69 160
            48 149 119 79 192
            22 35 136 106 72 154
            45 156 126 82 185
            75 216 186 110 280
            100 266 236 135 358
            120 306 276 155 421
            26 50 176 146 149 311
            70 216 186 135 367
            90 256 226 182 422
            120 316 286 221 533
            150 376 346 232 589
            40 75 248 218 226 471
            100 298 268 251 550
            125 348 318 276 628
            150 398 368 301 706
            200 498 468 351 863
            49 75 283 243 279 587
            100 333 293 304 665
            120 373 333 324 728
            140 413 373 344 791
            200 533 493 404 979
            250 633 593 454 1136
            300 733 693 504 1293
            55 125 398 358 389 854
            140 428 388 404 901
            190 528 488 454 1058
            220 588 548 484 1152
            270 688 648 574 1309
            390 928 888 654 1686

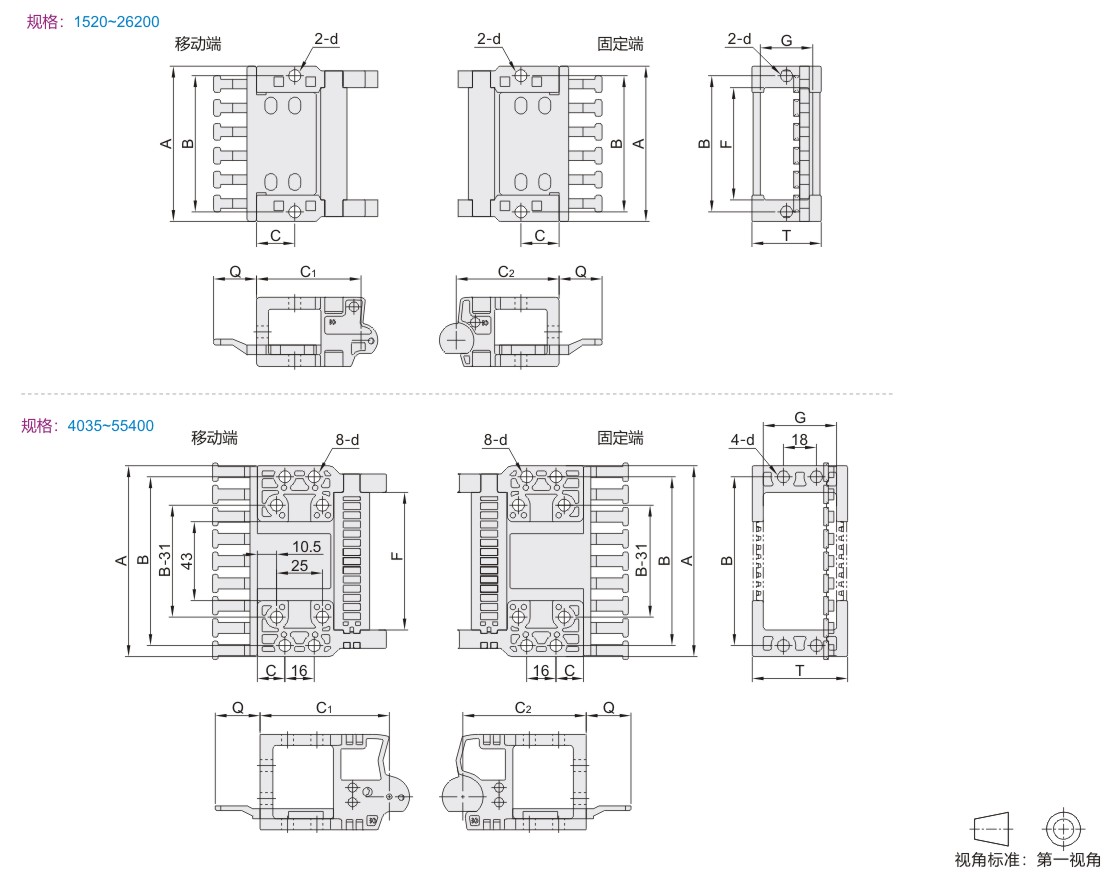

            接头

            型号 A B C C1 C2 Q F G T d
            代码 规格
            VDX11 1520 38 30 15 41 42 18 20 15 22 5
            1540 58 50 40
            2216 34 26 16 43.8 43.1   16 22 29
            2227 45 37 18 27
            2237 55 47 37
            2247 65 57 47
            2267 85 77 67
            2277 95 87 77
            2635 63 49 15 56 52.2 22 35 26 38 5.6
            2650 78 64 50
            2655 83 69 55
            2675 103 89 75
            26100 128 114 100
            26125 153 139 125
            26150 178 164 150
            26175 203 189 175
            26200 228 214 200
            4035 55 52 15 70.5 67.5 24.5 35 40 52 6.5
            4050 70 67 50
            4055 75 72 55
            4075 95 92 75
            40100 120 117 100
            40125 145 142 125
            40150 170 167 150
            40175 195 192 175
            40200 220 217 200
            4950 80 62 19 97 96 — 50 49 70 6.5
            4975 105 87 75
            49100 130 112 100
            49125 155 137 125
            49150 180 162 150
            49175 205 187 175
            49200 230 212 200
            49250 280 262 250
            49300 330 312 300
            5575 115 90 26 143 134 75 55 82 11
            55100 140 115 100
            55125 165 140 125
            55150 190 165 150
            55175 215 190 175
            55200 240 215 200
            55250 290 265 250
            55300 340 315 300
            55350 390 365 350
            55400 440 415 400

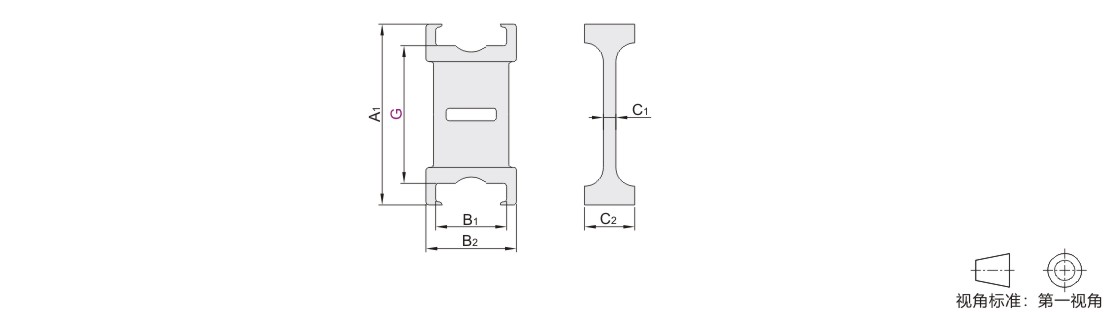

            分隔片

            型号 A1 B1 B2 C1 C2
            代码 拖链内高G
            VFX11 15  21.9  8.1  11  2  8
            22  28.9  11.3  14.4
            26  33  13  16.6  3.2  9.6
            40  47  17.2
            49  64.8  21  7  14.6
            55  76.8  18  25.4
