同步轮拉手轴承座减震器滚针导柱
商品分类
      查看大图

      图片仅供参考，请以已选的规格为准

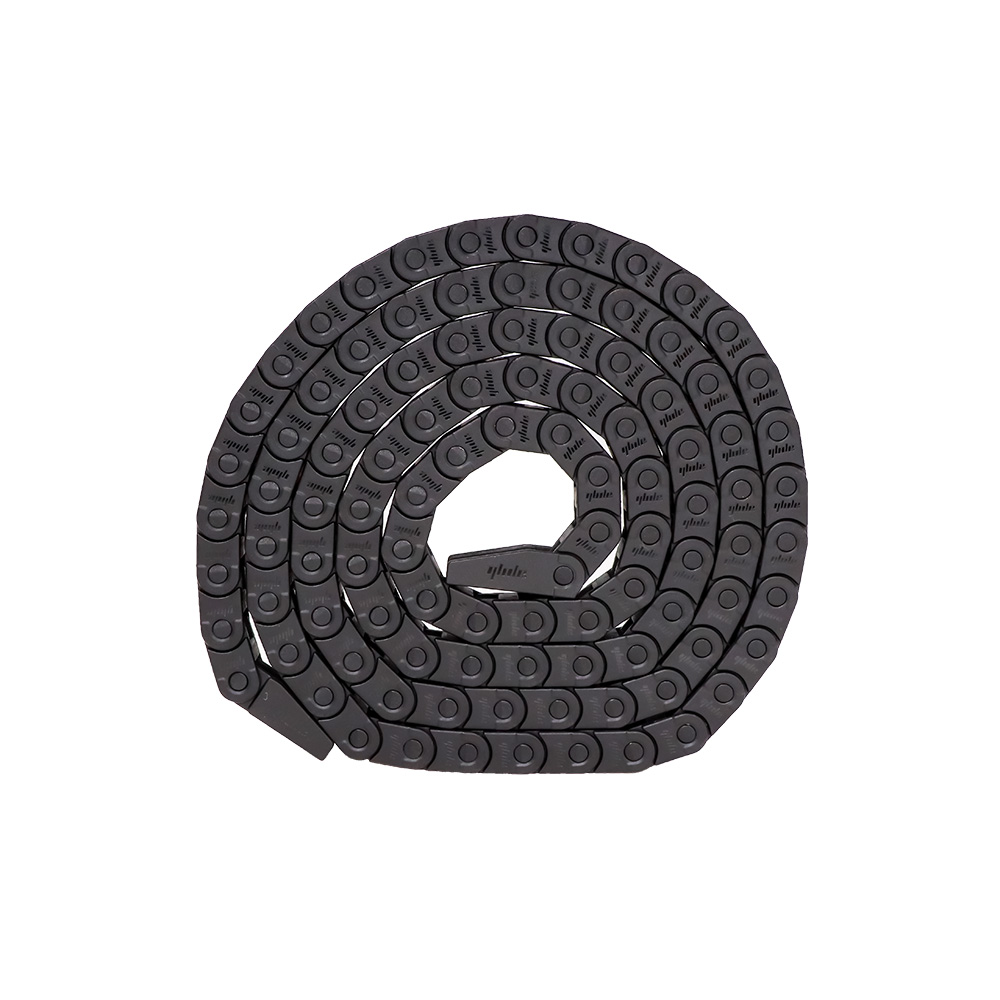

        国产拖链 一般用 内高5/7/10 桥式 不可打开 高性价比

        条件筛选：

        连接方式 轴孔配合
        特征 5/7/10系列轻型
        拖链内高 5/7/10
        横梁形状 桥式
        开口方向 不可打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            重置

            代码

            产品选型

            规格

            R

            N

            1~9999
            /1

            接头

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图

             拖链

            代码 类型 内高 开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级
            VBY01 一般用 05/7/10 不可打开 桥式 单腔 工程塑料 黑色 -20℃~100℃ UL94-HB



            本系列拖链标准型号包含一套接头（移动端、固定端各一个)。





            ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



            接头

            代码 类型 梳状板 材质 颜色 允许温度 阻燃等级
            VEY01 5/7/10系列拖链用 无/有 工程塑料 黑色 -20℃~100℃ UL94-HB
            VEY10 无

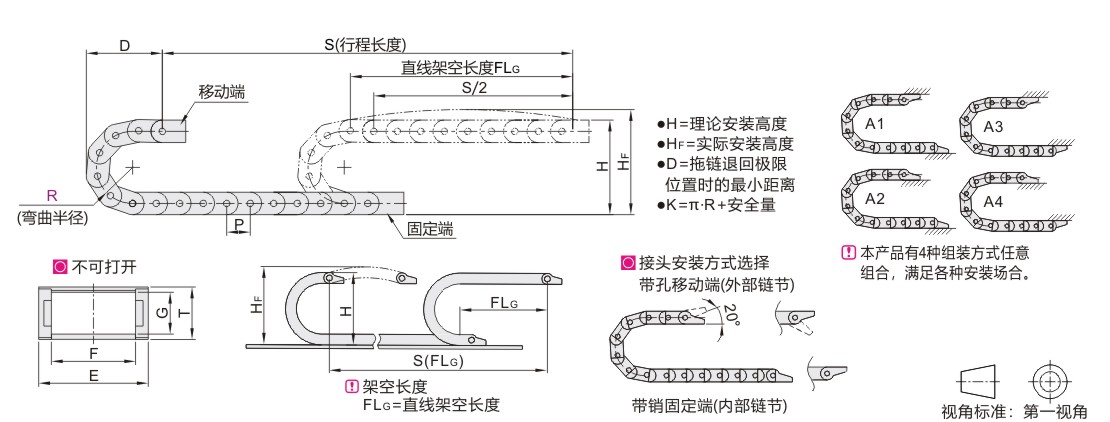

            参数图



            拖链

            型号 弯曲
            半径R            		 链节数
            N            		 接头 内高
            G            		 外高
            T            		 内宽
            F            		 外宽
            E            		 节距
            P            		 安装尺寸 实际安装
            高度HF            		 最大
            电缆直径            		 最大架空
            负载(kg/m)            		 最大架空
            长度(m)            		 重量
            (kg/m)
            代码 规格 H D K
            VBY01 0505 15 1~
            (最小单位1)            		 (无梳状板)
            VEY01            		 5 8 5 9 10 38 39 87 53 3.5 0.05 0.5 0.05
            18 44 42 97 59
            0507 15 7 11 38 39 87 53 0.06
            18 44 42 97 59
            0510 15 10 14 38 39 87 53 0.07
            18 44 42 97 59
            0707 15 (带梳状板)
            VEY01
            (无梳状板)
            VEY10            		 7 10 7 12 40 40 87 55 5 0.15 0.5 ≈0.07
            28 66 53 128 76
            0710 15 10 15 40 40 87 55
            28 66 53 128 76
            0716 15 16 21 40 40 87 55
            28 66 53 128 76
            0730 15 30 35 40 40 87 55
            28 66 53 128 76
            1010 18 10 12.5 10 16 13 49 50 109 64 8 0.35 1 ≈0.1
            28 69 60 140 84
            38 89 70 171 104
            1015 18 15 21 49 50 109 64
            28 69 60 140 84
            38 89 70 171 104
            1020 18 20 26 49 50 109 64
            28 69 60 140 84
            38 89 70 171 104

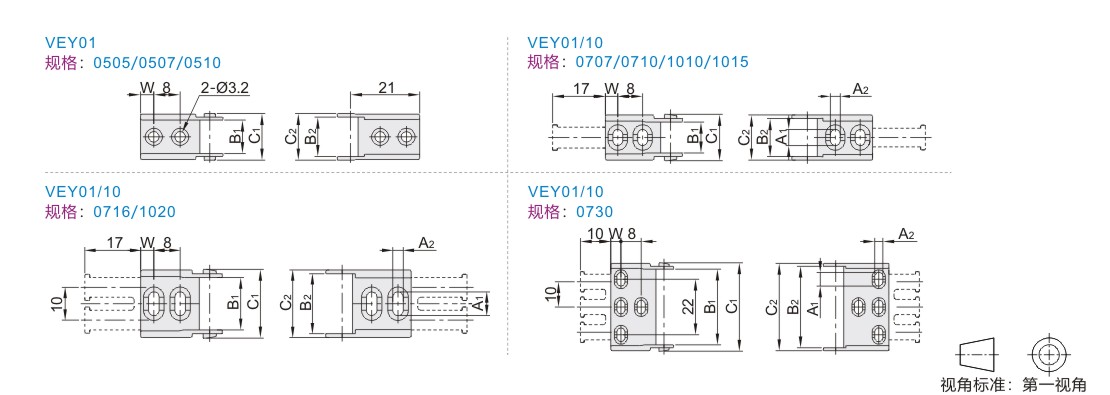

            接头

            型号 内宽 A1 A2 B1 B2 C1 C2 W 梳状板齿数 适用拖链
            代码 规格 仅适用VEY01
            VEY01
            VEY10            		 0505* 5 — — 5.2 7 9.1 9.2 4 — VBY01-0505
            0507* 7 7.2 9 11.1 11.2 VBY01-0507
            0510* 10 10.2 12 14.1 14.2 VBY01-0510
            0707 7 3.7 3.2 7 9.3 12 11.6 1 VBY01-0707
            0710 10 5.2 10 12.3 15 14.6 VBY01-0710
            0716 16 7.2 16 18.3 21 20.6 2 VBY01-0716
            0730 30 5.4 30 32.3 35 34.6 3 VBY01-0730
            1010 10 7.2 4.2 10 12.8 16 16 5 1 VBY01-1010
            1015 15 15 17.8 21 21 VBY01-1015
            1020 20 20 22.8 26 26 2 VBY01-1020



            带*号的规格仅适用于VEY01。
