        国产拖链 一般用 内高10 桥式 外径打开/不可打开

        条件筛选：

        连接方式 轴孔配合
        拖链内高 10
        横梁形状 桥式
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            开口方向

            特征

            产品选型

            F

            R

            N

            1~9999
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
             代码 类型  开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级 附件
            VBC31 10系列拖链
            		 外径打开 桥式
            		 单腔
            		 工程塑料
            		 黑色
            		 -20°C~80℃
            		 UL94-HB
            		 接头
            VBC32 不可打开





             ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



            接头

             代码 类型
            		 材质 颜色 允许温度 阻燃等级
            VEC31 10系列拖链用
            		 U型斜角型
            		 工程塑料
            		 黑色
            		 -20°C~80℃
            		 UL94-HB

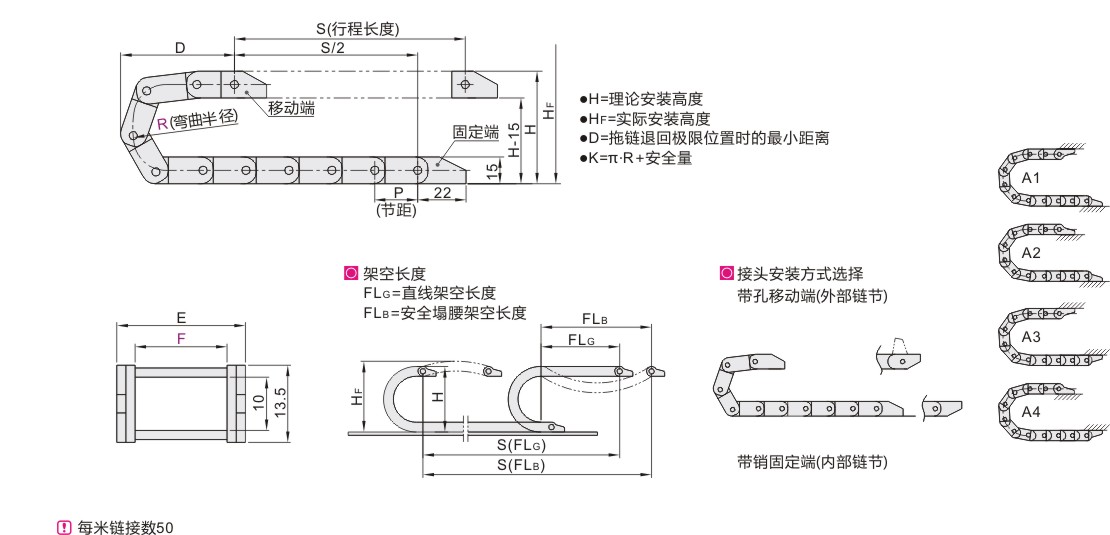

            参数图



            拖链

            型号
            		 弯曲半径
            R
            		 链节数
            N
            		 接头
            		 安装尺寸
            		 实际安装
            高度HF
            		 外宽
            E
            		 节距
            P
            		 最大电缆
            直径
            		 最大架空
            负载(kg/m)
            		 最大架空
            长度(m)
            		 重量
            (kg/m)
            代码 内宽F H D K
            VBC31 6※ 18 1~ VEC31-F6 52 45 100  67 13.5 15 4 0.2 0.6 ≈0.11
            VBC32 10※ 18 VEC31-F10 52 45 100  67 17.5 8 ≈0.16
            28 72 55 140  87
            15 18 VEC31-F15 52 45 100  67 23.5 20
            28 72 55 140  87
            38 92 65 160 107
            20 18 VEC31-F20 52 45 100  67 27.5 ≈0.17
            28 72 55 140  87

            ※选择内宽6/10的拖链外高14，节距15，链节数/m=66。

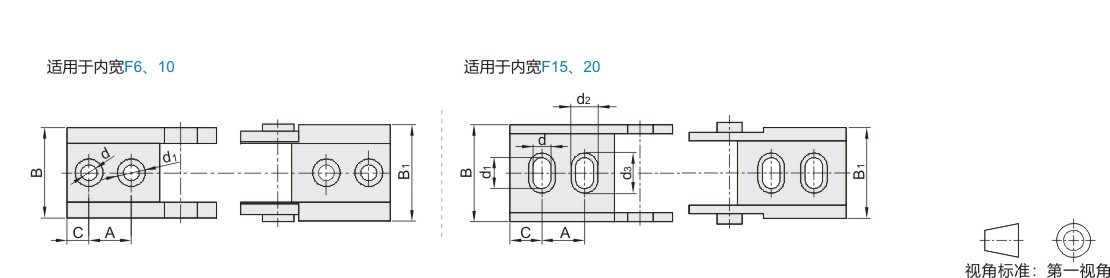

            接头

            型号 A B B1 C d d1 d2 d3
            代码 内宽F
            VEC31 6 8   13.4 13.5 4 3   5.2 — —
            10   17.1 17.1 6
            15 10 22 22.6   7.2   4.2   5.2 8.2 9.2
            20   27.1 27.4 7   3.2   4.2 6.8 8.2
