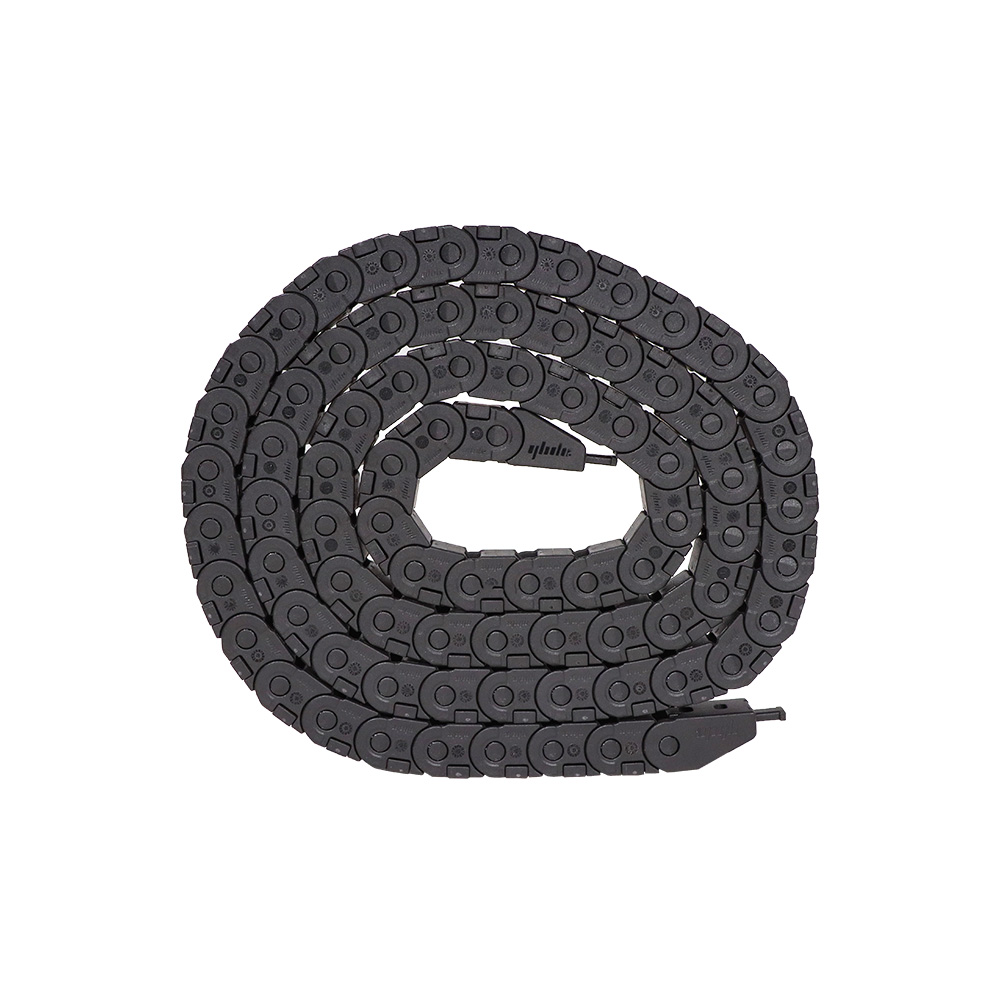

        国产拖链 一般用 内高10 桥式 外径打开 高性价比

        条件筛选：

        连接方式 轴孔配合
        特征 10系列轻型
        拖链内高 10
        横梁形状 桥式
        横梁打开方式 横梁单侧可开
        开口方向 外径打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            重置

            代码

            产品选型

            规格

            R

            N

            1~9999
            /1

            接头

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图

             拖链

            代码 类型 内高 开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级
            VBY08 一般用 10 外径打开 桥式 单腔 工程塑料 黑色 -20℃~100℃ UL94-HB



             本系列拖链标准型号包含一套接头(移动端、固定端各一个)。



            -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码 类型 梳状板 材质 颜色 允许温度 阻燃等级
            VEY08 10系列拖链用 有 工程塑料 黑色 -20℃~100℃ UL94-HB
            VEY09 无

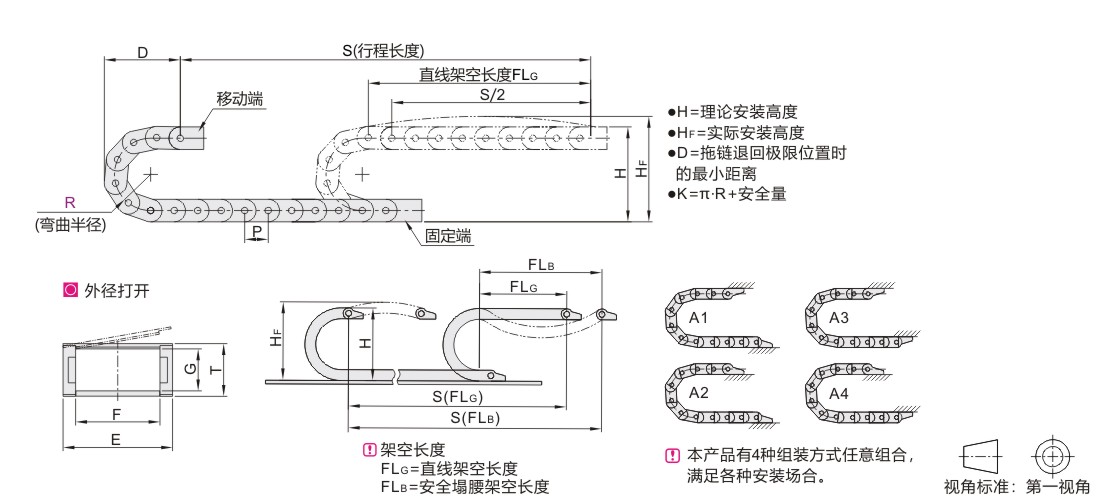

            参数图



            拖链

            型号
            		 弯曲
            半径R
            		 链节数
            N
            		 接头
            		 内高
            G
            		 外高
            T
            		 内宽
            F
            		 外宽
            E

            节距
            P

            		 安装尺寸
            		 实际安装
            高度HF
            		 最大
            电缆直径
            		 最大架空
            负载(kg/m)
            		 最大架空
            长度(m)
            		 重量
            ( kg/m)
            代码 规格 H D K
            VBY08 1010 18  1~
            (最小单位1)

            (带梳状板)

            VEY08
            (无梳状板)

            VEY09

            		 10  12.5  10  16  13  49  50 109 64  8  0.2  0.6  ≈0. 12
            28  69  60 140 84
            38  89  70 171 104
            1020 18  20  26  49  50 109 64  ≈0. 14
            28  69  60 140 84
            38  89  70 171 104
            1030 18  30  36  49  50 109 64  ≈0. 17
            28  69  60 140 84
            38  89  70 171 104
            1040 18  40  46  49  50 109 64  ≈0.20
            28  69  60 140 84
            38  89  70 171 104
            1050 18  50  56  49  50 109 64  ≈0.26
            28  69  60 140 84
            38  89  70 171 104

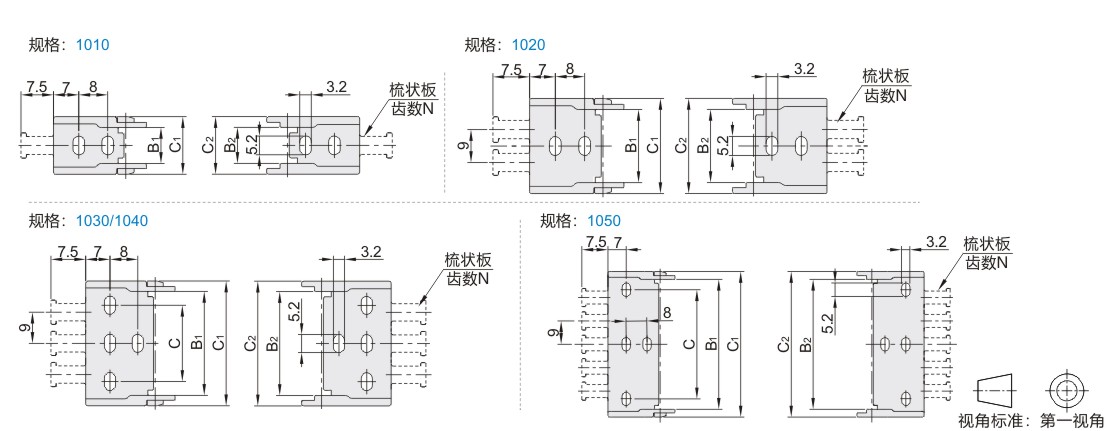

            接头

            型号 内宽 B1 B2 C1 C2 C 梳状板齿数N 适用拖链
            代码 规格 仅适用VEY08
            VEY08
            VEY09            		 1010  10  10  10  16  16  — 1  VBY08-1010
            1020  20  20  20  26  26  2  VBY08-1020
            1030  30  30  30  36  36  22  3  VBY08-1030
            1040  40  40  40  46  46  32  4  VBY08-1040
            1050  50  50  50  56  56  42  5  VBY08-1050
