医疗 国产拖链 一般用 内高10 桥式 外径打开
品牌名称：
怡合达
条件筛选：
产地 国产
连接方式 轴孔配合
特征 10系列轻型
拖链内高 10
横梁形状 桥式
横梁打开方式 横梁单侧可开
开口方向 外径打开
拖链类型 一般用
种类筛选 拖链
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
重置
代码
产品选型
规格
R
N
1~99999
/1
接头1
接头2
技术图档
3D预览
产品简介
材质图
参数图
材质图
拖链
| 代码 | 类型 | 内高 | 开口方向 | 横梁 | 腔数 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| Y-SAB08 | 一般用 | 10 | 外径打开 | 桥式 | 单腔 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 | 类型 | 梳状板 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| Y-SAE08 | 10系列拖链用 | 有 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
参数图
拖链
| 型号 | 弯曲 半径R |
链节数 N |
接头 | 内高 G |
外高 T |
内宽 F |
外宽 E |
节距 P |
安装尺寸 |
实际安装 高度HF |
最大 电缆直径 |
最大架空 负载(kg/m) |
最大架空 长度(m) |
重量 (kg/m) |
|||
| 代码 | 规格 | H | D | K | |||||||||||||
| Y-SAB08 | 1010 | 18 | 1~ | (带梳状板) Y-SAE08 |
10 | 125 | 10 | 16 | 13 | 49 | 50 | 109 | 64 | 8 | 02 | 06 | ≈0.12 |
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||
| 1020 | 18 | 20 | 26 | 49 | 50 | 109 | 64 | ≈0.14 | |||||||||
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||
| 1030 | 18 | 30 | 36 | 49 | 50 | 109 | 64 | ≈0.17 | |||||||||
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||
| 1040 | 18 | 40 | 46 | 49 | 50 | 109 | 64 | ≈0.20 | |||||||||
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||
| 1050 | 18 | 50 | 56 | 49 | 50 | 109 | 64 | ≈0.26 | |||||||||
| 28 | 69 | 60 | 140 | 84 | |||||||||||||
| 38 | 89 | 70 | 171 | 104 | |||||||||||||

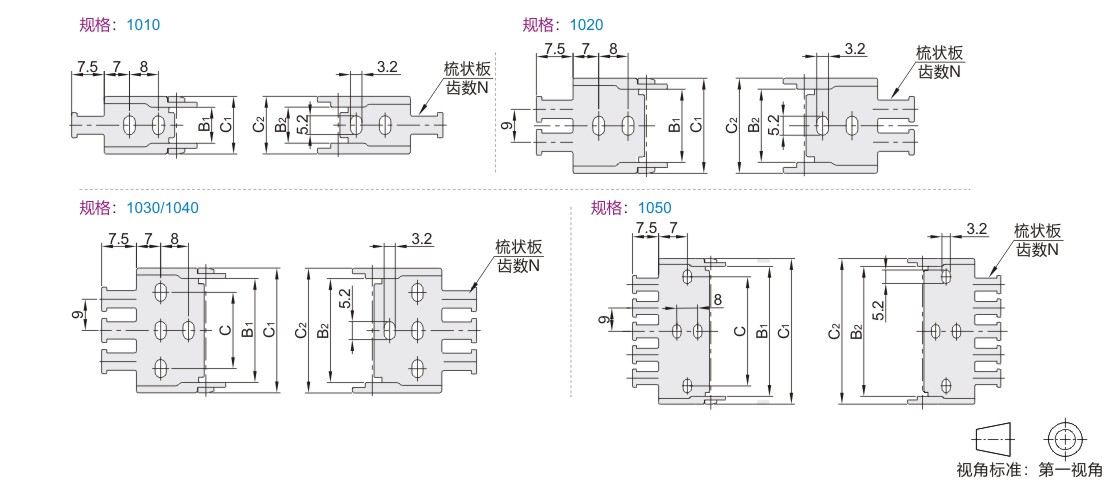

接头
| 型号 | 内宽 | B1 | B2 | C1 | C2 | C | 梳状板齿数N | 适用拖链 | ||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||||||||||||||||||||
| Y-SAE08 | 1010 | 10 | 10 | 10 | 16 | 16 | — | 1 | Y-SAB08-1010 | |||||||||||||||||||||||||||||||||||
| 1020 | 20 | 20 | 20 | 26 | 26 | 2 | Y-SAB08-1020 | |||||||||||||||||||||||||||||||||||||
| 1030 | 30 | 30 | 30 | 36 | 36 | 22 | 3 | Y-SAB08-1030 | ||||||||||||||||||||||||||||||||||||
| 1040 | 40 | 40 | 40 | 46 | 46 | 32 | 4 | Y-SAB08-1040 | ||||||||||||||||||||||||||||||||||||
| 1050 | 50 | 50 | 50 | 56 | 56 | 42 | 5 | Y-SAB08-1050 | ||||||||||||||||||||||||||||||||||||
-
