        国产拖链 一般用 内高15 桥式 不可打开

        条件筛选：

        连接方式 轴孔配合
        特征 15系列小型
        拖链内高 15
        横梁形状 桥式
        开口方向 不可打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 3 项未选择

            重置

            代码

            产品选型

            F

            R

            N

            1~9999
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图

            拖链

             代码 类型  开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级 附件
            VBD01 15系列拖链
            		 不可打开 桥式
            		 单腔
            		 工程塑料
            		 黑色
            		 -20°C~80℃
            		 UL94-HB
            		 接头





             ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



            接头

             代码 类型
            		 材质 颜色 允许温度 阻燃等级
            VED01 15系列拖链用
            		 U型斜角型
            		 工程塑料
            		 黑色
            		 -20°C~80℃
            		 UL94-HB

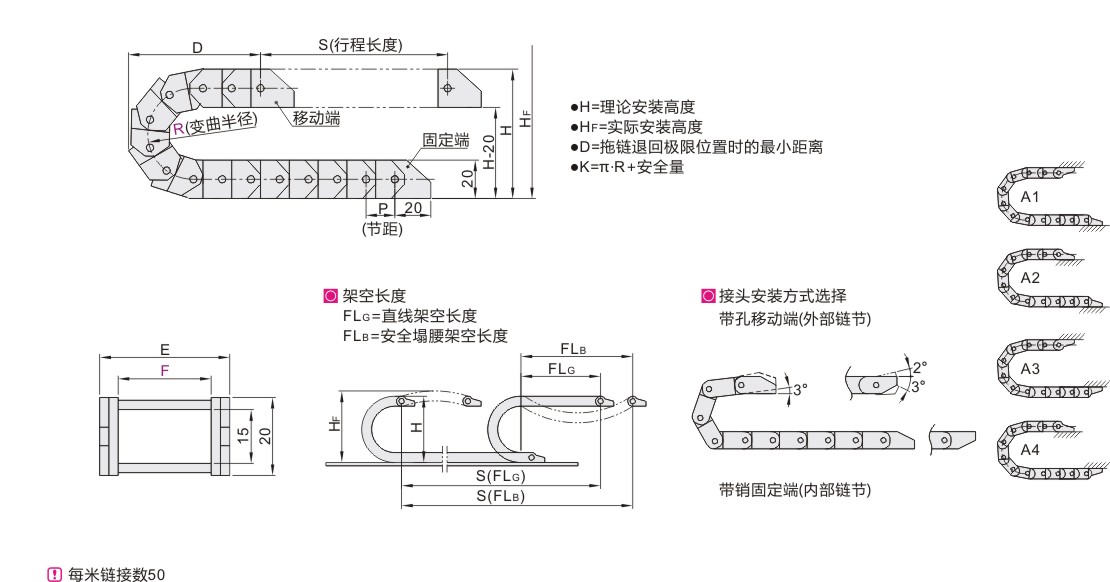

            参数图



            拖链

            型号
            		 弯曲半径
            R
            		 链节数
            N
            		 接头
            		 安装尺寸
            		 实际安装
            高度HF
            		 外宽
            E
            		 节距
            P
            		 最大电缆
            直径
            		 最大架空
            负载(kg/m)
            		 最大架空
            长度(m)
            		 重量
            (kg/m)
            代码 内宽F H D K
            VBD01
            		 20 28 1~
            		  VED01-F20
            		 76 60 130   96 28.2
            		 20
            		 12 0.3
            		 0.8
            		 ≈0.26
            38 96 70 160 116
            30 28  VED01-F30 76 60 130   96 38.2 ≈0.31

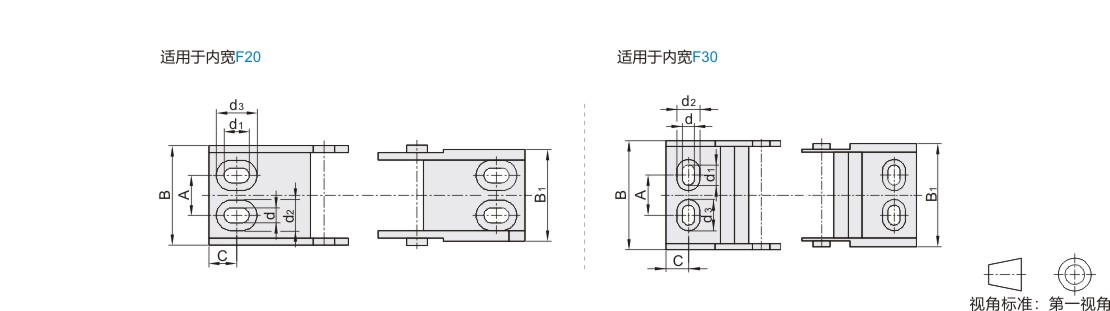

            接头

            型号 A B B1 C d d1 d2 d3
            代码 内宽F
            VED01 20 11   28.5 28.5 7.8 4.2  7 8.2 11
            30 14  38.5 38.5
