查看大图
图片仅供参考，请以已选的规格为准

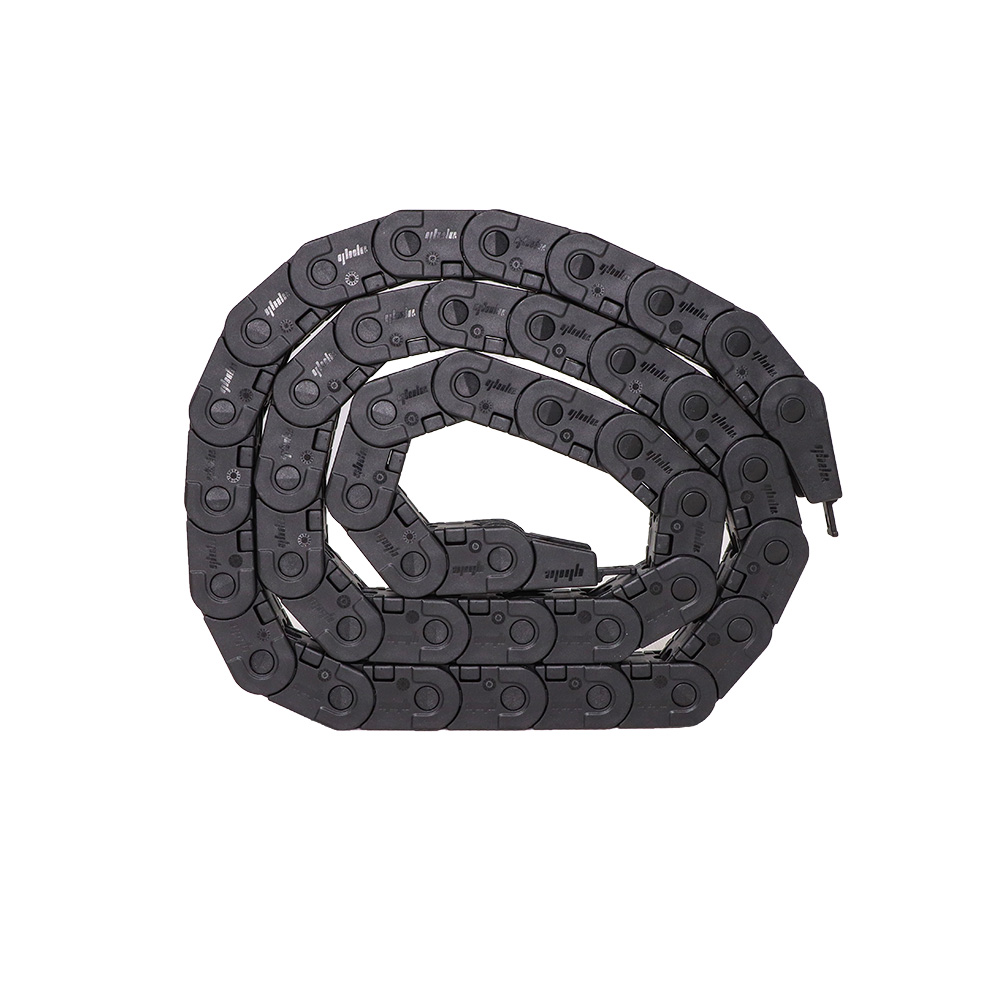

国产拖链 一般用 内高15 桥式 内径打开/外径打开 高性价比
条件筛选：
连接方式 轴孔配合
特征 15系列小型
拖链内高 15
横梁形状 桥式
横梁打开方式 横梁单侧可开
拖链类型 一般用
种类筛选 拖链
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
开口方向
产品选型
规格
R
N
1~9999
/1
接头
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
拖链
| 代码 | 类型 | 内高 | 开口方向 | 横梁 | 腔数 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| VBY02 | 一般用 | 15 | 内径打开 | 桥式 | 单腔 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
| VBY04 | 外径打开 |
本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
每米链节数=1000÷节距P
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 | 类型 | 梳状板 | 材质 | 颜色 | 允许温度 | 阻燃等级 | |
| VEY02 |
15系列 拖链用 |
常规型 | 有 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
| VEY04 | 无 | ||||||
| VEY06 | 兼容型 | 有 | |||||
| VEY07 | 无 | ||||||
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
分隔片
| 代码 | 类型 | 材质 | 颜色 | 允许温度 | 阻燃等级 | |
| VGY01 | 一般用型拖链用 | 竖隔片 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
参数图
拖链
接头VEY06/07仅适用于带*号的规格。

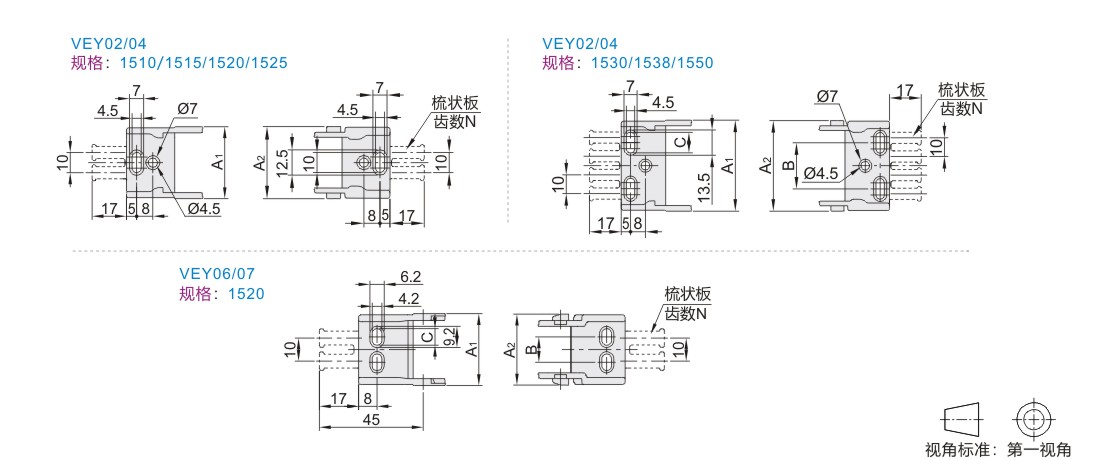

接头
| 型号 | 内宽 | A1 | A2 | B | C | 梳状板齿数 N |
适用拖链 | ||||||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||||||||
| VEY02 | 1510 | 10 | 21.2 | 20.8 | — | — | 1 | VBY02-1510/VBY04-1510 | |||||||||||||||||||||||||||||||||||||||
| 1515 | 15 | 26.2 | 25.8 | 2 | VBY02-1515/VBY04-1515 | ||||||||||||||||||||||||||||||||||||||||||
| 1520 | 20 | 31.2 | 30.8 | VBY02-1520/VBY04-1520 | |||||||||||||||||||||||||||||||||||||||||||
| 1525 | 25 | 36.2 | 35.8 | 3 | VBY02-1525/VBY04-1525 | ||||||||||||||||||||||||||||||||||||||||||
| 1530 | 30 | 41.2 | 40.8 | 16.5 | 10 | VBY02-1530/VBY04-1530 | |||||||||||||||||||||||||||||||||||||||||
| 1538 | 38 | 49.2 | 48.8 | 25.5 | 11 | 4 | VBY02-1538/VBY04-1538 | ||||||||||||||||||||||||||||||||||||||||
| 1550 | 50 | 61.2 | 60.8 | 36.5 | 10 | 5 | VBY02-1550/VBY04-1550 | ||||||||||||||||||||||||||||||||||||||||
| VEY04 | 1510 | 10 | 21.2 | 20.8 | — | — | — | VBY02-1510/VBY04-1510 | |||||||||||||||||||||||||||||||||||||||
| 1515 | 15 | 26.2 | 25.8 | VBY02-1515/VBY04-1515 | |||||||||||||||||||||||||||||||||||||||||||
| 1520 | 20 | 31.2 | 30.8 | VBY02-1520/VBY04-1520 | |||||||||||||||||||||||||||||||||||||||||||
| 1525 | 25 | 36.2 | 35.8 | VBY02-1525/VBY04-1525 | |||||||||||||||||||||||||||||||||||||||||||
| 1530 | 30 | 41.2 | 40.8 | 16.5 | 10 | — | VBY02-1530/VBY04-1530 | ||||||||||||||||||||||||||||||||||||||||
| 1538 | 38 | 49.2 | 48.8 | 25.5 | 11 | VBY02-1538/VBY04-1538 | |||||||||||||||||||||||||||||||||||||||||
| 1550 | 50 | 61.2 | 60.8 | 36.5 | 10 | VBY02-1550/VBY04-1550 | |||||||||||||||||||||||||||||||||||||||||
| VEY06 | 1520 | 20 | 31.2 | 30.8 | 11 | 7.2 | 2 | VBY02-1520/VBY04-1520 | |||||||||||||||||||||||||||||||||||||||
| VEY07 | — | ||||||||||||||||||||||||||||||||||||||||||||||
分隔片
| 型号 | 适用拖链代码 | |||||||||||||
| 代码 | 适用拖链内高G | |||||||||||||
| VGY01 | 15 | VBY02/VBY04 | ||||||||||||
-
