        国产拖链 一般用 内高18 半封闭式 内径打开 高性价比

        条件筛选：

        连接方式 轴孔配合
        特征 18系列小型
        拖链内高 18
        横梁形状 半封闭式
        横梁打开方式 横梁单侧可开
        开口方向 内径打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            重置

            代码

            产品选型

            规格

            R

            N

            1~9999
            /1

            接头

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图

             拖链

            代码 类型 内高 打开方式 横梁 腔数 材质 颜色 允许温度 阻燃等级
            VBY13 一般用 18 内径打开 半封闭式 单腔 工程塑料 黑色 -20°C~100°℃  UL94-HB



            本系列拖链标准型号包含一套接头(移动端、固定端各一个)。





            每米链节数=1000÷节距P



            ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------





            接头

            代码 类型 梳状板 材质 颜色 允许温度  阻燃等级
            VEY13

            18系列拖链用

            		 常规型  有 工程塑料 黑色 -20°C~100℃ UL94-HB
            VEY15  无
            VEY17 兼容型  有
            VEY19  无

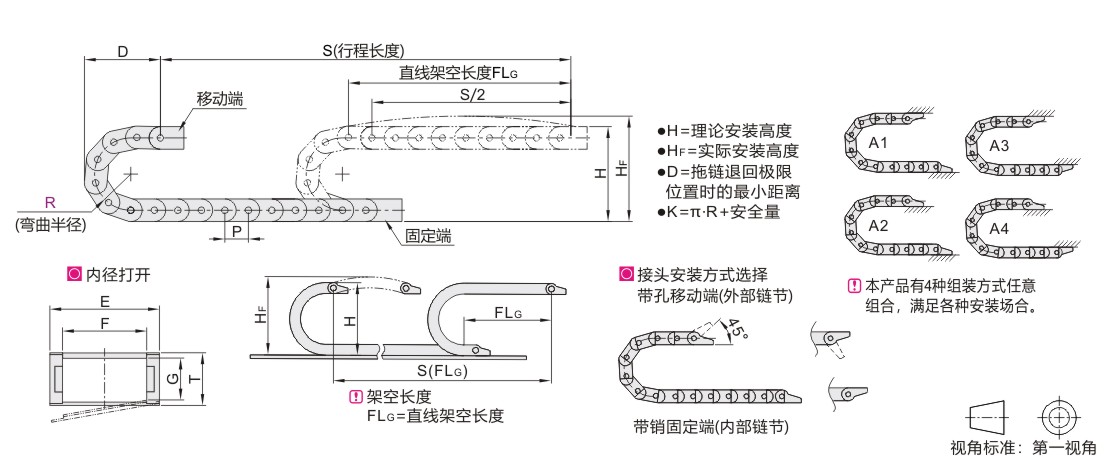

            参数图



            拖链

            型号
            		 弯曲
            半径R
            		 链节数
            N
            		 接头
            		 内高
            G
            		 外高
            T
            		 内宽
            F
            		 外宽
            E
            		 节距
            P
            		 安装尺寸
            		 实际安装
            高度HF
            		 最大
            电缆直径
            		 最大架空
            负载(kg/m)
            		 重量
            ( kg/m)
            代码 规格 H D K
            VBY13 1818  28  1~
            (最小单位1)            		 (带梳状板)
            VEY13
            VEY17
            (无梳状板)
            VEY15
            VEY19            		 18  23  18  29  30.5 79  101  210  99     16 1.5  ≈0.41
            38  99  111  241  119
            48  119  121  273  139
            60  143  133  310  163
            75  173  148  358  193
            1825  28  25  36  79  101  210  99  ≈0.43
            38  99  111  241  119
            48  119  121  273  139
            60  143  133  310  163
            75  173  148  358  193
            1837  28  37  48  79  101  210  99  ≈0.48
            38  99  111  241  119
            48  119  121  273  139
            60  143  133  310  163
            75  173  148  358  193
            1850  28  50  61  79  101  210  99  ≈0.52
            38  99  111  241  119
            48  119  121  273  139
            60  143  133  310  163
            75  173  148  358  193

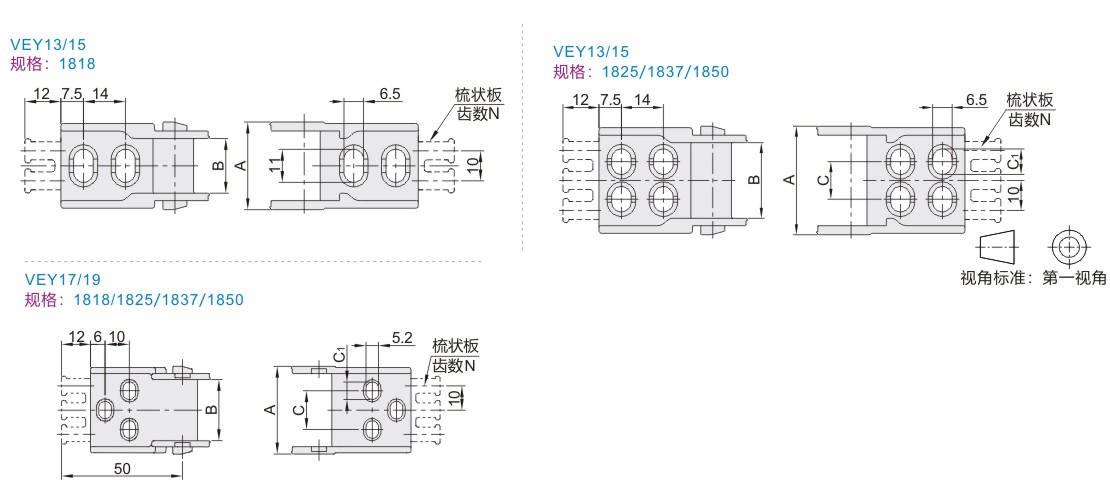

            接头

            型号 内宽 A B C C1 梳状板齿数N 适用拖链
            代码 规格 仅适用VEY13/17
            VEY13
            VEY15            		 1818  18  29.2  18.2  — — 2  VBY13-1818
            1825  25  36.2  25.2  12.5  8.5  3  VBY13-1825
            1837  37  48.2  37.2  22  11  4  VBY13-1837
            1850  50  61.2  50.2  35  11  5  VBY13-1850
            VEY17
            VEY19            		 1818  18  29.2  18.2  12  6.3  2  VBY13-1818
               1825 25 36.2  25.2 16  7.3  3  VBY13-1825
            1837  37  48.2  37.2  25  7.3  4  VBY13-1837
            1850  50  61.2  50.2  35  7.3  5  VBY13-1850
