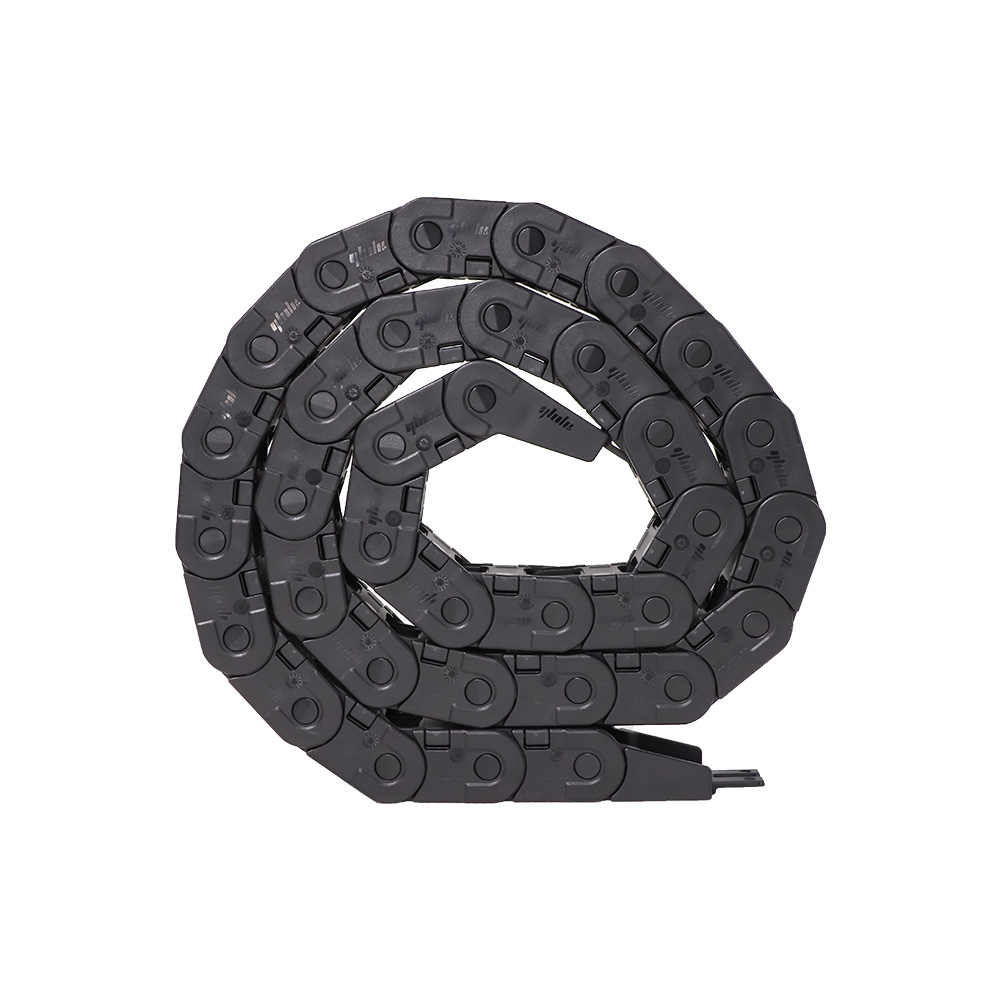

        国产拖链 一般用 内高18 桥式 内径打开/外径打开 高性价比

        条件筛选：

        连接方式 轴孔配合
        特征 18系列小型
        拖链内高 18
        横梁形状 桥式
        横梁打开方式 横梁单侧可开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            开口方向

            产品选型

            规格

            R

            N

            1~9999
            /1

            接头

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图

             拖链

            代码 类型 内高 开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级
            VBY12 一般用 18 内径打开 桥式 单腔 工程塑料 黑色  -20°C~100℃ UL94-HB
            VBY14 外径打开



            本系列拖链标准型号包含一套接头(移动端、固定端各一个)。
            本系列拖链不包含分隔片，分隔片需单独购买。



            -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码 类型 梳状板 材质 颜色 允许温度 阻燃等级
            VEY12 18系列拖链用 有 工程塑料 黑色 -20C~100℃ UL94-HB
            VEY14 无



            --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



            分隔片

            代码 类型 材质 颜色 允许温度 阻燃等级
            VGY01 一般用型拖链用 竖隔片 工程塑料 黑色 -20C~100℃ UL94-HB

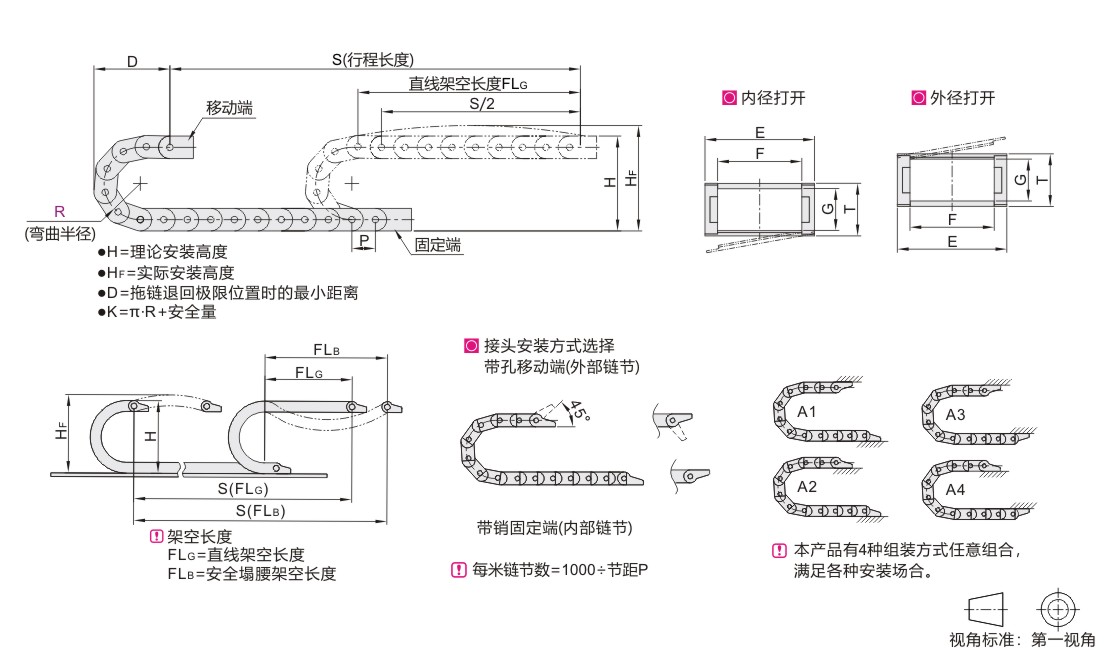

            参数图



            拖链

            型号
            		 弯曲
            半径R
            		 链节数
            N
            		 接头
            		 内高
            G
            		 外高
            T
            		 内宽
            F
            		 外宽
            E
            		 节距
            P
            		 安装尺寸
            		 实际安装
            高度HF
            		 最大
            电缆直径
            		 最大架空
            负载(kg/m)
            		 最大架空
            长度(m)
            		 重量
            ( kg/m)
            代码 规格     H D K
            VBY12
            VBY14            		 1820  28  1~
            (最小单位1)            		 (带梳状板)
            VEY12
            (无梳状板)
            VEY14            		 18  23  20  31.2  30.5      79  101  210  99  15  0.6  1  ≈0.29
            38     99  111  241  119
            48     119  121  273  139
            1825  28  25  36.2  79  101  210  99  ≈0.30
            38  99  111  241  119
            48   119  121  273  139
            1838  28  38  49.2  79  101  210  99  ≈0.33
            38  99  111  241  119
            48     119  121  273  139
            55  133  128  295  153
            75  173  148  358  193
            1850  28  50  61.2  79  101  210  99  ≈0.34
            38  99  111  241  119
            48  119  121  273  139
            55  133  128  295  153
            75  173  148  358  193
            1868 38  68  79.2  99  111  241  119  ≈0.46
            48  119  121  273  139
            55  133  128  295  153
            75  173  148  358  193
            1880  38  80  91.2  99  111  241  119  ≈0.52
            48  119  121  273  139
            55  133  128  295  153
            75  173  148  358  193
            18100  38  100  111.2  99  111  241  119  ≈0.57
            48  119  121  273  139
            55  133  128  295  153
            75  173  148  358  193



            接头

            型号 内宽 A B      C 梳状板齿数N 适用拖链规格
            代码 规格 仅适用VEY12
            VEY12
            VEY14            		 1820  20  31.2  20.2  — 2  VBY12-1820/VBY14-1820
            1825  25  36.2  25.2  12.5  3  VBY12-1825/VBY14-1825
            1838  38  49.2  38.2  23  4  VBY12-1838/VBY14-1838
            1850  50  61.2  50.2  35  5  VBY12-1850/VBY14-1850
            1868  68  79.2  68.2  53  7  VBY12-1868/VBY14-1868
            1880  80  91.2  80.2  65  8  VBY12-1880/VBY14-1880
            18100  100  111.2  100.2  85  10  VBY12-18100/VBY14-18100
