医疗 国产拖链 一般用 内高18 桥式 内径打开/外径打开
品牌名称：
怡合达
条件筛选：
产地 国产
连接方式 轴孔配合
特征 18系列小型
拖链内高 18
横梁形状 桥式
横梁打开方式 横梁单侧可开
拖链类型 一般用
种类筛选 拖链
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
开口方向
产品选型
规格
R
N
1~99999
/1
接头
接头1
接头2
技术图档
3D预览
产品简介
材质图
参数图
材质图
拖链
| 代码 | 类型 | 内高 | 开口方向 | 横梁 | 腔数 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| Y-SAB12 | 一般用 | 18 | 内径打开 | 桥式 | 单腔 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
| Y-SAB14 | 外径打开 |
本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔板需单独购买。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 | 类型 | 梳状板 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| Y-SAE12 | 18系列拖链用 | 有 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
分割片
| 代码 | 类型 |
材质 | 颜色 | 允许温度 | 阻燃等级 | |
| Y-SAG01 | 一般用型拖链用 | 竖隔片 | 工程塑料 | 黑色 | -20℃~100℃ | UL94-HB |

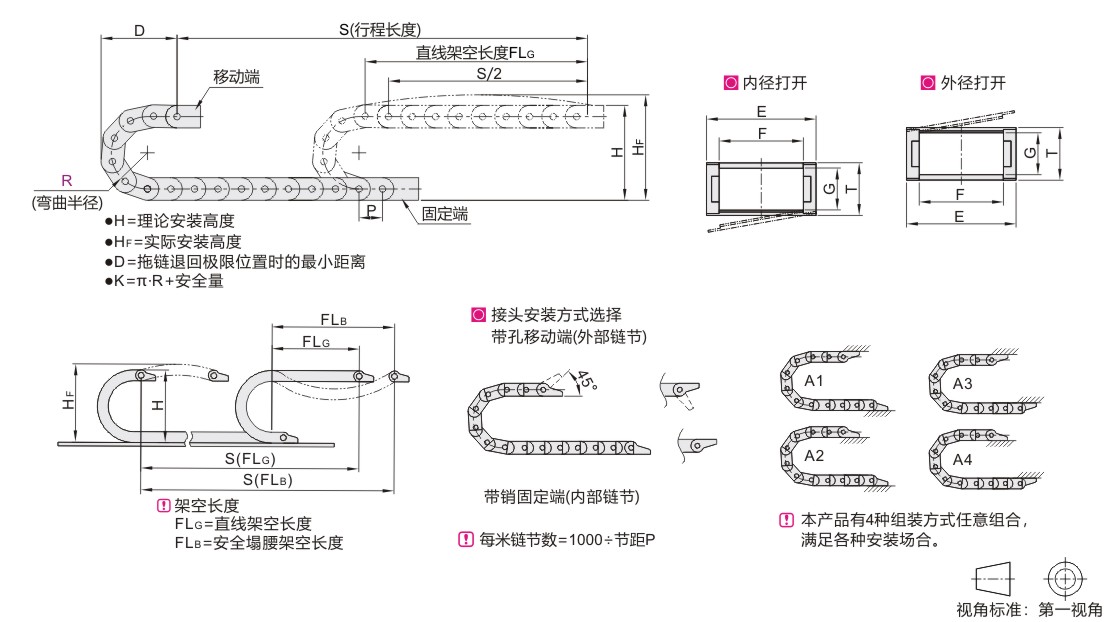

参数图
拖链
| 型号 | 弯曲 半径R |
链节数 N |
接头 | 内高 G |
外高 T |
内宽 F |
外宽 E |
节距 P |
安装尺寸 | 实际安装 高度HF |
最大 电缆直径 |
最大架空 负载(kg/m) |
最大架空 长度(m) |
重量 (kg/m) |
|||
| 代码 | 规格 | H | D | K | |||||||||||||
| Y-SAB12 Y-SAB14 |
1820 | 28 | 1~ | (带梳状板) Y-SAE12 |
18 | 23 | 20 | 31.2 | 30.5 | 79 | 101 | 210 | 99 | 15 | 0.6 | 1 | ≈0.29 |
| 38 | 99 | 111 | 241 | 119 | |||||||||||||
| 48 | 119 | 121 | 273 | 139 | |||||||||||||
| 1825 | 28 | 25 | 36.2 | 79 | 101 | 210 | 99 | ≈0.30 | |||||||||
| 38 | 99 | 111 | 241 | 119 | |||||||||||||
| 48 | 119 | 121 | 273 | 139 | |||||||||||||
| 1838 | 28 | 38 | 49.2 | 79 | 101 | 210 | 99 | ≈0.33 | |||||||||
| 38 | 99 | 111 | 241 | 119 | |||||||||||||
| 48 | 119 | 121 | 273 | 139 | |||||||||||||
| 55 | 133 | 128 | 295 | 153 | |||||||||||||
| 75 | 173 | 148 | 358 | 193 | |||||||||||||
| 1850 | 28 | 50 | 61.2 | 79 | 101 | 210 | 99 | ≈0.34 | |||||||||
| 38 | 99 | 111 | 241 | 119 | |||||||||||||
| 48 | 119 | 121 | 273 | 139 | |||||||||||||
| 55 | 133 | 128 | 295 | 153 | |||||||||||||
| 75 | 173 | 148 | 358 | 193 | |||||||||||||
| 1868 | 38 | 68 | 79.2 | 99 | 111 | 241 | 119 | ≈0.46 | |||||||||
| 48 | 119 | 121 | 273 | 139 | |||||||||||||
| 55 | 133 | 128 | 295 | 153 | |||||||||||||
| 75 | 173 | 148 | 358 | 193 | |||||||||||||
| 1880 | 38 | 80 | 91.2 | 99 | 111 | 241 | 119 | ≈0.52 | |||||||||
| 48 | 119 | 121 | 273 | 139 | |||||||||||||
| 55 | 133 | 128 | 295 | 153 | |||||||||||||
| 75 | 173 | 148 | 358 | 193 | |||||||||||||
| 18100 | 38 | 100 | 111.2 | 99 | 111 | 241 | 119 | ≈0.57 | |||||||||
| 48 | 119 | 121 | 273 | 139 | |||||||||||||
| 55 | 133 | 128 | 295 | 153 | |||||||||||||
| 75 | 173 | 148 | 358 | 193 | |||||||||||||

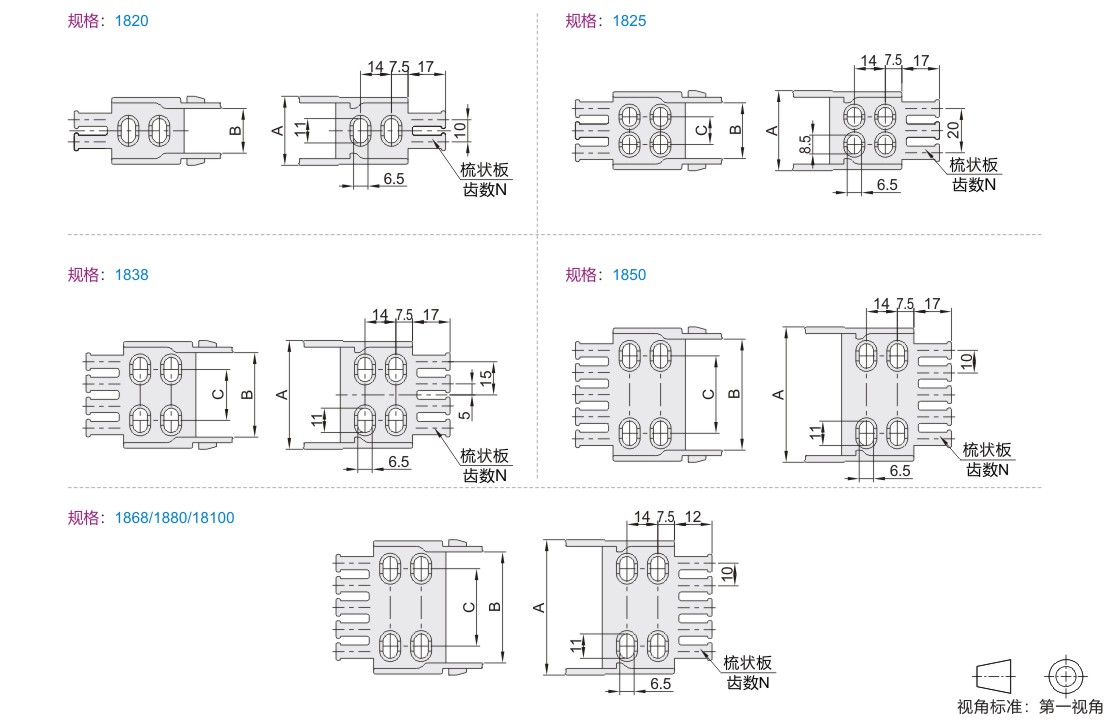

接头
| 型号 | 内宽 | A | B | C | 梳状板 齿数N |
适用拖链规格 | |
| 代码 | 规格 | ||||||
| Y-SAE12 | 1820 | 20 | 31.2 | 20.2 | — | 2 | Y-SAB12-1820/Y-SAB14-1820 |
| 1825 | 25 | 36.2 | 25.2 | 12.5 | 3 | Y-SAB12-1825/Y-SAB14-1825 | |
| 1838 | 38 | 49.2 | 38.2 | 23 | 4 | Y-SAB12-1838/Y-SAB14-1838 | |
| 1850 | 50 | 61.2 | 50.2 | 35 | 5 | Y-SAB12-1850/Y-SAB14-1850 | |
| 1868 | 68 | 79.2 | 68.2 | 53 | 7 | Y-SAB12-1868/Y-SAB14-1868 | |
| 1880 | 80 | 91.2 | 80.2 | 65 | 8 | Y-SAB12-1880/Y-SAB14-1880 | |
| 18100 | 100 | 111.2 | 100.2 | 85 | 10 | Y-SAB12-18100/Y-SAB14-18100 | |

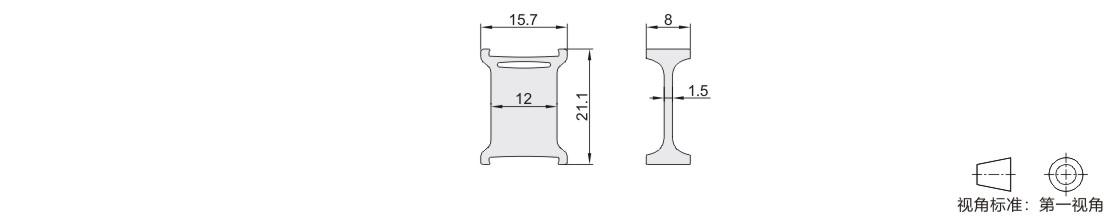

分隔片
| 型号 | 适用拖链代码 | |
| 代码 | 适用拖链内高 G |
|
| Y-SAG01 | 18 | Y-SAB12/Y-SAB14 |
-
