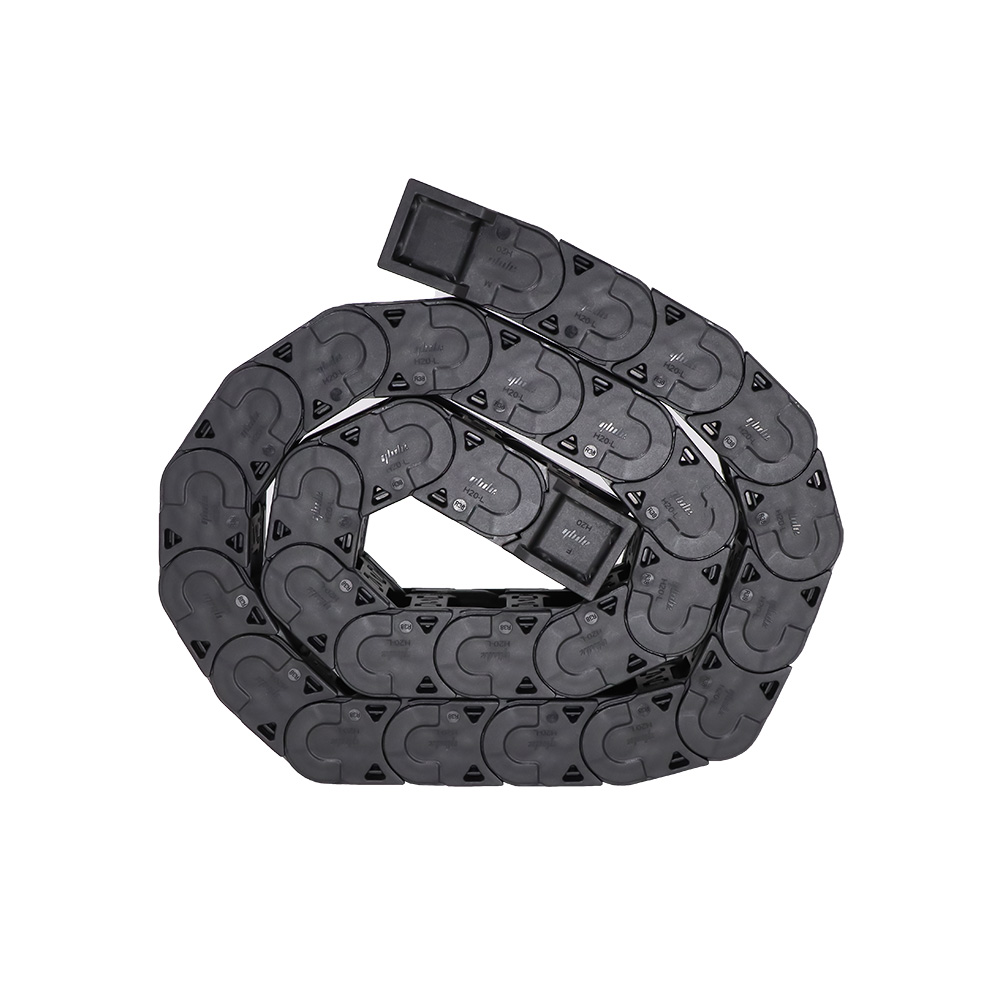

国产拖链加强型内高20 桥式/全封闭式内外径打开高性价比

条件筛选：

连接方式轴孔配合

特征 20系列加强型

拖链内高 20

横梁打开方式沿半径方向拆除

开口方向内外径打开

拖链类型一般用

种类筛选拖链

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 5 项未选择

代码

参数选型

横梁形状

产品选型

规格

R

N

1~9999

/1

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBY21	20系列拖链	20	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头
VBY23				全封闭式

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VEY21	加强型 20系列拖链用	方型	工程塑料	黑色	-20℃~100℃	UL94-HB

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

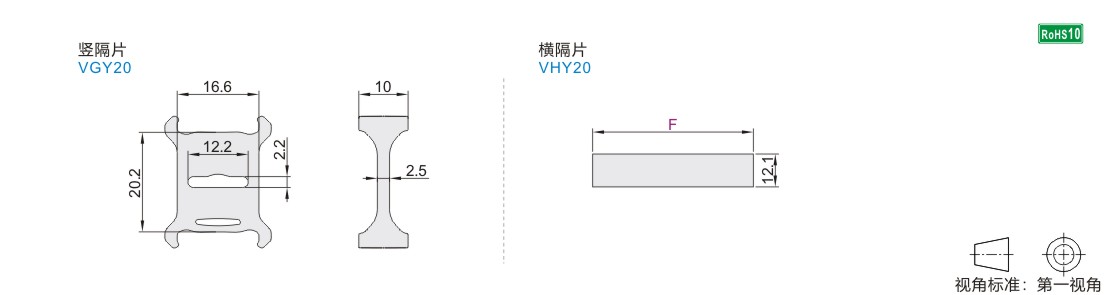

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY20	加强型 20系列拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
VHY20		横隔片

本产品不适用VBY21-2030/2040、VBY23-2040系列规格

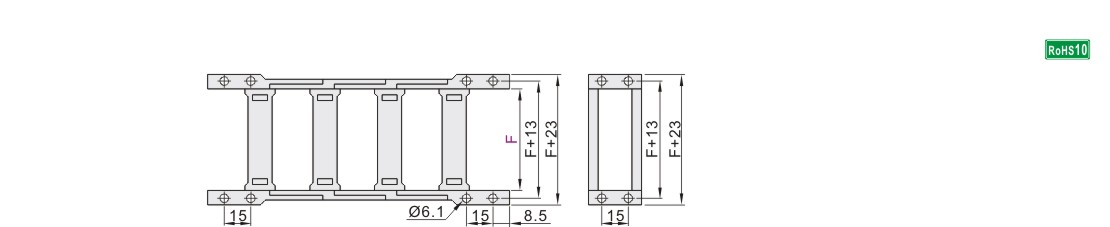

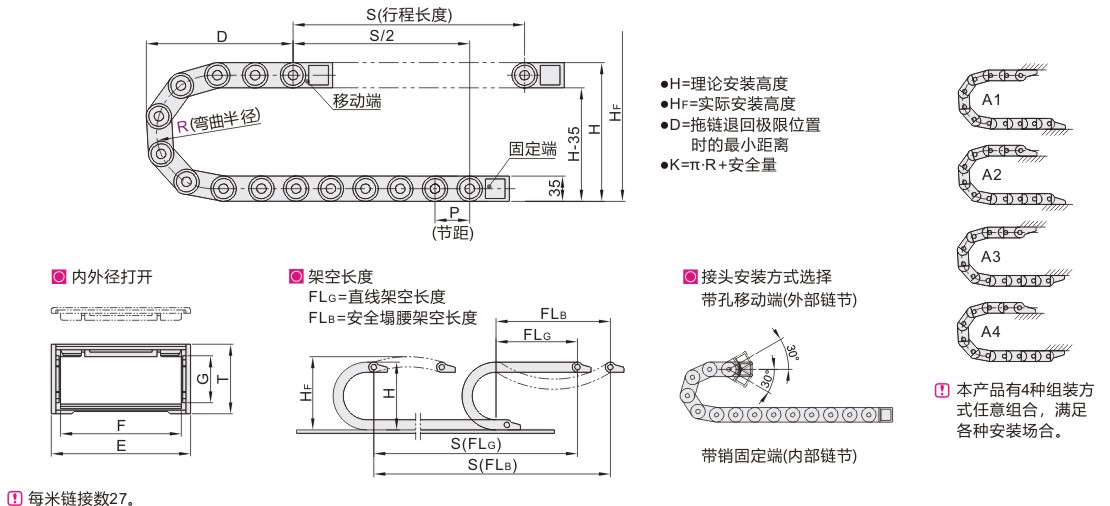

参数图

拖链

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
VBY21	2030	38	1~（最小单位1）	VEY21-F30	20	35	30	47	38	111	132	271	141	17	2	1	≈0.82
		50								135	144	309	165
		75								185	169	388	215
		100								235	194	466	265
		125								285	219	545	315
	2040	38		VEY21-F40			40	57		111	132	271	141				≈0.84
		50								135	144	309	165
		75								185	169	388	215
		100								235	194	466	265
		125								285	219	545	315
	2050	38		VEY21-F50			50	67		111	132	271	141				≈0.89
		50								135	144	309	165
		75								185	169	388	215
		100								235	194	466	265
		125								285	219	545	315
	2080	38		VEY21-F80			80	97		111	132	271	141				≈1.05
		50								135	144	309	165
		75								185	169	388	215
		100								235	194	466	265
		125								285	219	545	315
	20100	38		VEY21-F100			100	117		111	132	271	141				≈1.16
		50								135	144	309	165
		75								185	169	388	215
		100								235	194	466	265
		125								285	219	545	315
VBY23	2040	75		VEY21-F40			40	57		185	169	388	215				≈0.97
		100								235	194	466	265
		125								285	219	545	315
		150								335	244	623	365
	2050	75		VEY21-F50			50	67		185	169	388	215				≈1.05
		100								235	194	466	265
		125								285	219	545	315
		150								335	244	623	365
	2080	75		VEY21-F80			80	97		185	169	388	215				≈1.34
		100								235	194	466	265
		125								285	219	545	315
		150								335	244	623	365
	20100	75		VEY21-F100			100	117		185	169	388	215				≈1.47
		100								235	194	466	265
		125								285	219	545	315
		150								335	244	623	365
