        空心滚珠花键 圆筒型螺帽 法兰型螺帽 普通级

        条件筛选：

        类型 无台阶
        材质 S55C
        表面处理 无
        精度等级 普通级
        轴公差 h7
        轴端形状 轴端不加工
        轴身加工 轴身不加工
        形状筛选 空心滚珠花键 标准型 圆筒型螺帽/法兰型螺帽
        种类筛选 空心滚珠花键

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            代码

            参数选型

            螺帽形状

            产品选型

            D

            L

            50~800
            /1

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 材质 硬度 表面处理
            花键轴 花键套
            国标 相当 国标 相当
            SQT01 圆筒型螺帽 55 S55C GCr15 SUJ2 HRC58~ —
            SQT02 法兰型螺帽

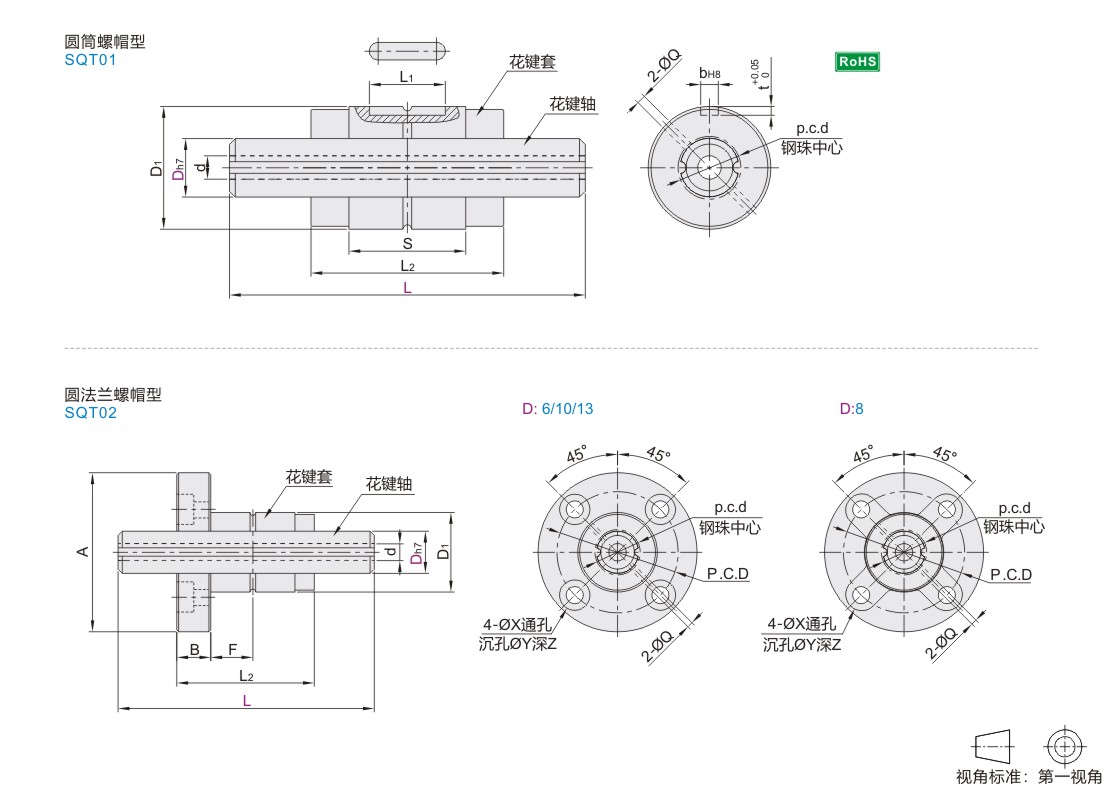

            参数图



            圆筒型螺帽

            型号 花键轴 花键套
            		 基本额定负载
            (kgf)
            		 基本锁定扭矩
            (kgf.m)
            		 容许静力矩
            (kgf.m)
            		 重量
            代码 D
            		 L
            最小单位1
            		 d
            		 滚珠
            列数
            		 Øp.c.d
            钢珠中心
            		 D1
            		 L2
            		 S
            		 L1
            		 Q
            油孔
            		 键槽尺寸
            b t C CO CT COT MA1 MA2 花键套(g) 花键轴(kg/m)
            SQT01 6 0
            -0.015            		 50~500 2 2 6.75 14 25 16.7 10.5 1 2.5 1.2 137 225 0.46 0.76 0.39 3.48 14 0.22
            8 3 8.77 16 27 15.7 1.5 0.6 0.99 3.82 16 0.39
            10 0
            -0.018            		 4 11.35 21 33 20 13 3 1.5 285 397 1.62 2.25 0.95 8.53 37 0.60
            13 50~800 7 14.6 24 36 23 15 396 540 2.89 3.94 1.50 12.46 52 1.03



            容许静力矩MA1为使用1个螺帽时的数值；MA2为使用2个紧密接触的螺帽时的数值。

            法兰型螺帽

            型号 花键轴 花键套
            		 基本额定负载
            (kgf)            		 基本锁定扭矩
            (kgf.m)            		 容许静力矩
            (kgf.m)            		 重量
            代码 D L
            最小单位1            		 d 滚珠
            列数            		 Øp.c.d
            钢珠中心            		 D1 L2 A B F Q
            油孔            		 P.C.D 安装孔
            X Y Z C CO CT COT MA1 MA2 花键套(g) 花键轴(kg/m)
            SQT02 6 0
            -0.015            		 50~500 2 2 6.75 14 25 30 6 7.5 1 22 3.4 6.5 3.5 137 225 0.46 0.76 0.39 3.48 36.7 0.22
            8 3 8.77 16 27 32 8 1.5 24 4.5 0.6 0.99 3.82 47 0.39
            10 0
            -0.018            		 4 11.35 21 33 42 9 10.5 32 4.5 8 4 285 397 1.62 2.25 0.95 8.53 100 0.60
            13 50~800 7 14.6 24 36 44 11 33 4.5 396 540 2.89 3.94 1.50 12.46 117 1.03



            容许静力矩MA1为使用1个螺帽时的数值；MA2为使用2个紧密接触的螺帽时的数值。
