      图片仅供参考，请以已选的规格为准

        实心滚珠花键 一端台阶外螺纹型一端内螺纹型 圆法兰螺帽型 标准型 经济型 轴公差h7

        条件筛选：

        类型 一端台阶型
        材质 S55C
        表面处理 无
        螺帽形状 法兰型
        精度等级 普通级
        轴公差 h7
        轴端形状 一端台阶外螺纹型一端内螺纹型
        轴身加工 轴身不加工
        形状筛选 实心滚珠花键 一端台阶外螺纹型一端内螺纹型 圆筒型螺帽/法兰型螺帽
        种类筛选 实心滚珠花键

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            重置

            代码

            产品选型

            D

            L

            60~2000
            /1

            M

            N

            E

            10~245
            /1

            B

            5~96
            /1

            P

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 产地
            		 D公差
            		 材质
            		 硬度
            花键轴
            		 花键套
            国标 相当 国标 相当
            SQF56 圆法兰螺帽型 标准型 h7 55  S55C GCr15 SUJ2 高频淬火58~62HRC
            E-SQF56 经济型



            外螺纹退刀槽尺寸表

            粗牙螺纹退刀槽尺寸
            M 螺距 MC （A）
            3 0.5 2.4 1.5
            4 0.7 3.2
            5 0.8 4.1
            6 1.0 4.4 2
            8 1.25 6.0 3
            10 1.5 7.7
            12 1.75 9.4 4
            16 2.0 13.0
            20 2.5 16.4 5
            24 3.0 19.6
            30 3.5 25.0 7
            36 4.0 30.3 8
            42 4.5 35.6 9

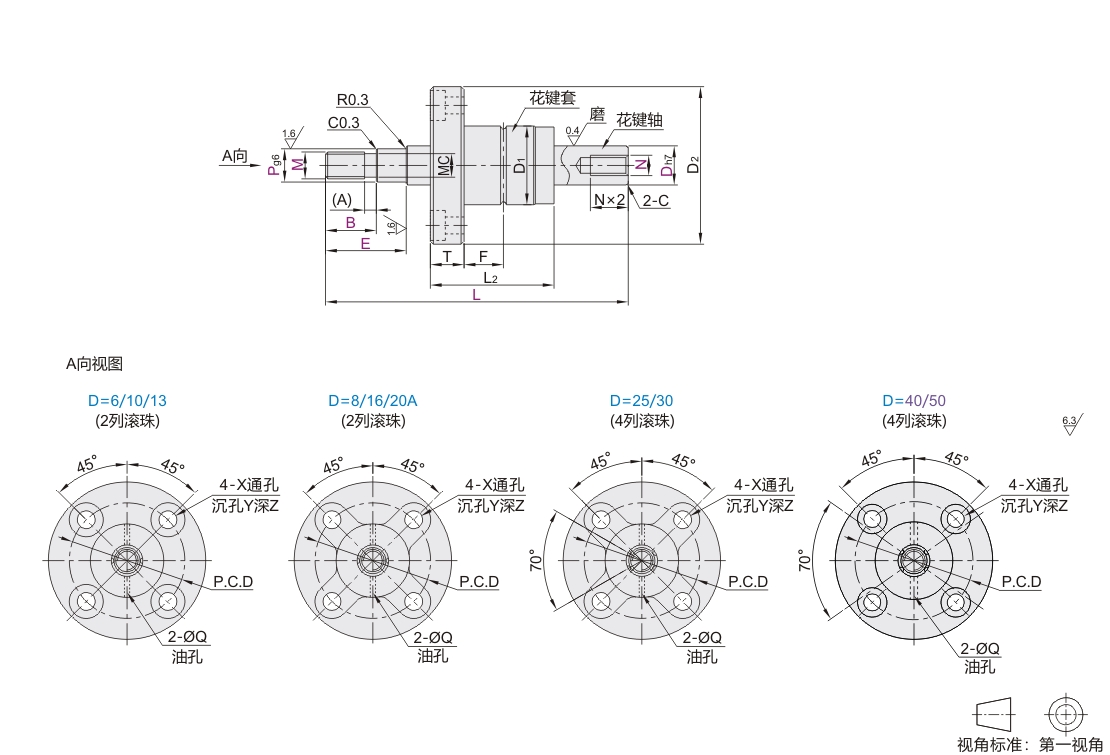

            参数图



            选型表

            型号 花键轴 花键套 基本额定负载 基本额定扭矩 容许静力矩 重量
            代码 Dh7 L
            最小单位1            		 M N E B P 滚珠
            列数            		 C
            倒角            		 D1 L2 D2 T F Q
            油孔            		 P.C.D 安装孔 C CO CT COT MA1 MA2 花键套 花键轴
                 最小单位1 X Y Z kgf kgf kgf·m kgf·m kgf·m kgf·m g kg/m
            标准型
            SQF56
            经济型
            E-SQF56            		 6 0
            -0.015            		 60~500   3  4  5   3 E=10~P×5 根据
            使用
            要求
            指定
            B
            尺寸            		 M＜P＜D 2 0.5 14 25 30 6 7.5 1 22 3.4 6.5 4.5 137 225 0.46 0.76 0.39 3.48 36.7 0.22
            8   6   3  4  5 16 27 32 8 1.5 24 0.6 0.99 3.82 47 0.39
            10 0
            -0.018            		 60~700   6  8   3  4  5  6 21 33 42 9 10.5 32 4.5 8 4 285 397 1.62 2.25 0.95 8.53 100 0.6
            13   6  8  10   4  5  6  8 24 36 44 11 33 4.5 396 540 2.89 3.94 1.5 12.46 117 1.03
            16 70~700   6  8  10  12   4  5  6  8  10 31 50 51 10 18 2 40 6 545 849 4.77 7.43 3.71 26.09 226 1.56
            20A 0
            -0.021            		 80~800   6  8  10  12  16   4  5  6  8  10  12 1 35 56 58 45 5.5 9.5 5.4 724 1109 7.9 12.09 5.53 38 303 2.44
            25 90~1000   8 10 12 16  20   4  5  6  8  10  12 16 4 42 71 65 13 26.5 3 52 8 1003 1593 21.99 43.01 10.35 68.59 458 3.8
            30 0
            -0.025            		 100~1250   8 10 12 16  20 24   6  8  10  12  16  20 47 80 75 30 60 6.6 11 1160 1980 30.26 62.93 15.68 93.27 633 5.49
            40 120~1600   10 12 16 20 24 30   4  5  6  8 10 12 16 20 24 64 100 100 18 36 4 82 9 14 12 2972 4033 105.37 176.05 36.59 264.34 1430 9.69
            50 0
            -0.03            		 150~2000   10 12 16 20 24 30 36 42   4  5  6 8 10  12 16  20 24 30 80 125 124 20 46.5 102 11 17.5 4086 5615 179.89 304.35 51.58 428.72 2756 15.19



            容许静力矩MA1为使用1个螺帽时的数值：MA2为使用2个紧密接触的螺帽时的数值。
