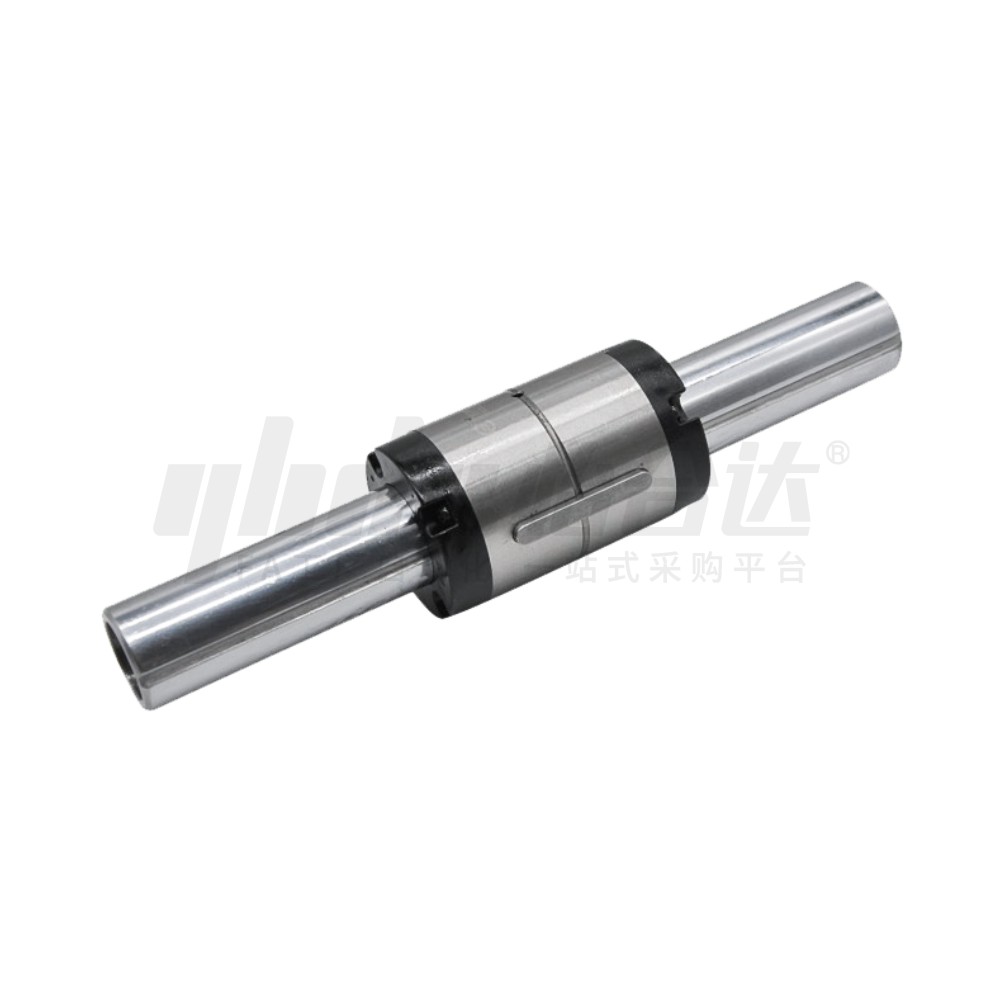

        实心滚珠花键 标准型 圆筒螺帽型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 无台阶
        材质 S55C+SUJ2
        产地 怡合达
        螺帽形状 圆筒型
        精度等级 普通级
        轴公差 h7
        轴端形状 轴端不加工
        轴身加工 轴身不加工
        种类筛选 实心滚珠花键

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            代码

            参数选型

            表面处理

            产品选型

            D

            L

            30~2000
            /1

            技术图档

            3D预览

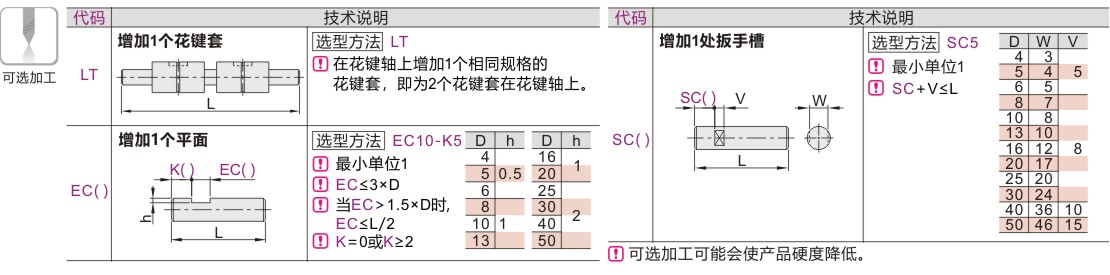

            可选加工参数

            材质表

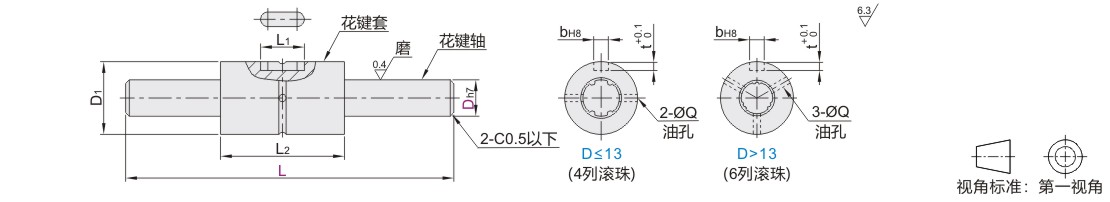

            参数图

            材质表
            代码 类型 D公差 产地 材质 硬度 表面处理
            花键轴 花键套
            国标 相当 国标 相当
            SQF61 圆筒螺帽型 标准型 h7 怡合达 55 S55C GCr15 SUJ2 58HRC~ 一
            SQF62 镀黑铬



            参数图


            选型表

            型号 花键轴 花键套 基本额定负载
            (KN)            		 基本额定扭矩(N·m) 容许静力矩
            (N·m)            		 重量
            代码 Dh7 L
            最小单位1            		 滚珠
            列数            		 D1 L1 L2 Q
            油孔            		 键槽尺寸 花键套 花键轴
            b t C CO CT COT MA1 MA2 g kg/m
            SQF61
            SQF62            		 4 0
            -0.012            		 30~300 4 10 0
            -0.009            		 6 16 — 2 1.2 0.44 0.61 0.59 0.78 0.88 6.4 5.2 0.1
            5 12 0
            -0.011            		 8 20 2.5 0.66 0.88 0.88 1.37 1.5 11.6 9.1 0.15
            6 14 10.5 25 1 1.18 2.16 0.98 1.96 4.9 36.3 17 0.23
            8 0
            -0.015            		 40~500 16 1.5 1.47 2.55 1.96 2.94 5.9 44.1 18 0.4
            10 50~600 21 0
            -0.013            		 13 33 3 1.5 2.84 4.9 3.92 7.84 15.7 98 50 0.62
            13 0
            -0.018            		 60~800 24 15 36 3.53 5.78 5.88 10.8 19.6 138 55 1.1
            16 70~800 6 31 17.5 50 2 3.5 2 7.06 12.6 31.4 34.3 67.6 393 165 1.6
            20 0
            -0.021            		 80~800 35 0
            -0.016            		 29 63 4 2.5 10.2 17.8 56.9 55.9 118 700 225 2.5
            25   90~1000 42 36 71 3 15.2 25.8 105 103 210 1140 335 3.9
            30 100~1250 47 42 80 20.5 34 171 148 290 1710 375 5.6
            40 0
            -0.025            		 120~1600 64 0
            -0.019            		 52 100 4 6 3.5 37.8 60.5 419 377 687 3760 1000 9.9
            50 150~2000 80 58 125 8 4 60.9 94.5 842 769 1340 7350 1950 15.5


            容许静力矩MA1为使用1个花键套时的数值；MA2为使用2个紧密接触的花键套时的数值。
            可选加工可见可选加工参数。
