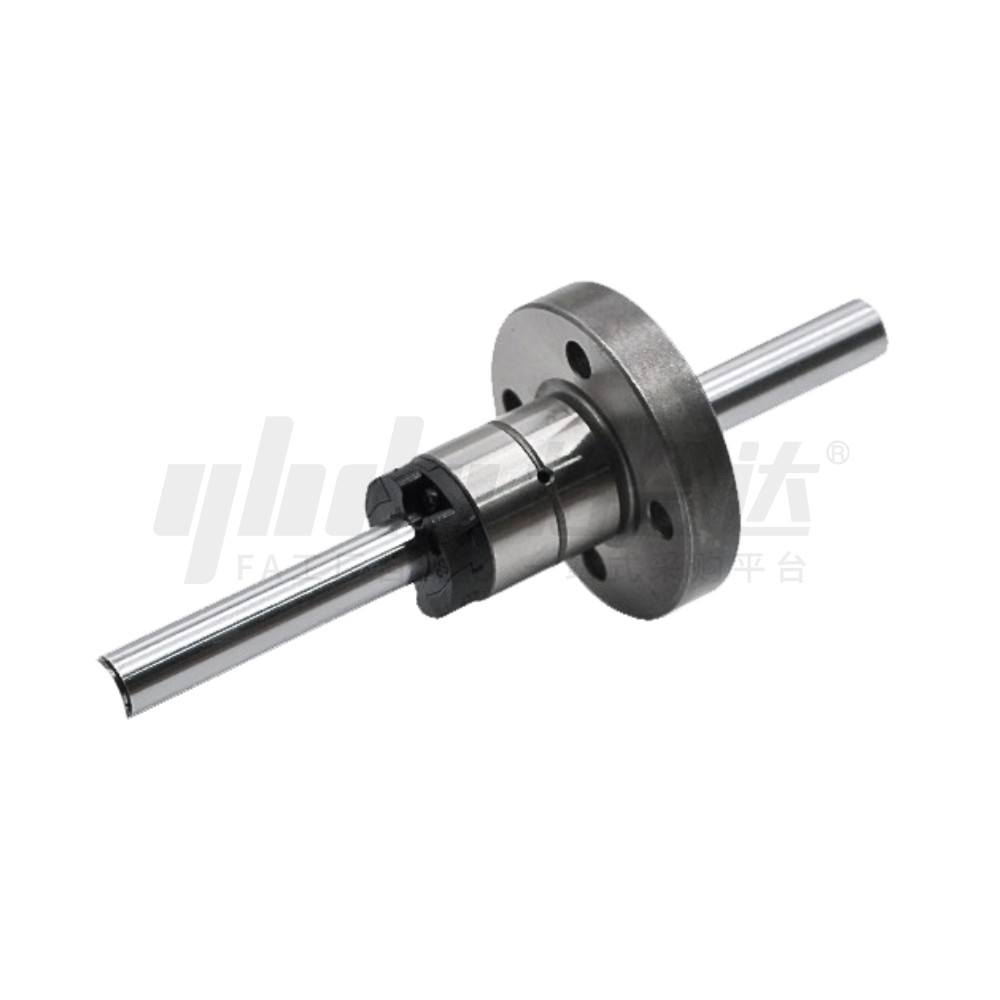

        实心滚珠花键 标准型 圆法兰螺帽型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 无台阶
        材质 S55C+SUJ2
        产地 怡合达
        螺帽形状 法兰型
        精度等级 普通级
        轴公差 h7
        轴端形状 轴端不加工
        轴身加工 轴身不加工
        种类筛选 实心滚珠花键

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            代码

            参数选型

            表面处理

            产品选型

            D

            L

            30~2000
            /1

            技术图档

            3D预览

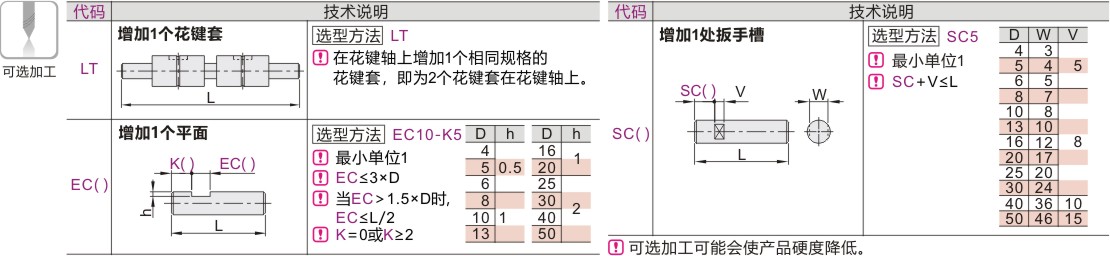

            可选加工参数

            材质表

            参数图

            材质表
            代码 类型 D公差 产地 材质 硬度 表面处理
            花键轴 花键套
            国标 相当 国标 相当
            SQF66 圆法兰螺帽型 标准型 h7 怡合达 55  S55C GCr15 SUJ2 58HRC~ 一
            SQF67 镀黑铬

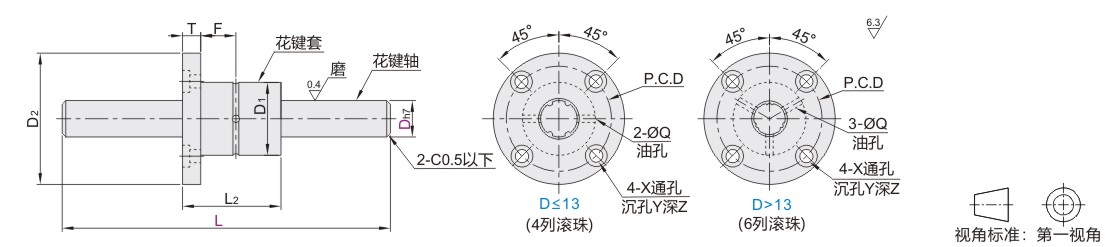

            参数图


            选型表

            型号 花键轴 花键套 基本额定负载
            (KN)            		 基本额定扭矩
            (N·m)            		 容许静力矩
            (N·m)            		 重量
            代码 Dh7 L
            最小单位1            		 滚珠
            列数            		 D1 L2 D2 T F Q
            油孔            		 P.C.D 安装孔   花键套 花键轴
            X Y Z C Co CT CoT MA1 MA2 g kg/m
            SQF66
            SQF67            		 6 0
            -0.012            		 30~300 4 14 0
            -0.011            		 25 30 5 7.5 1.5 22 3.4 6.5 3.3 1.18 2.16 0.98 1.96 4.9 36.3 35 0.23
            8 0
            -0.015            		 40~500 16 32 24 1.47 2.55 1.96 2.94 5.9 44.1 37 0.4
            10 50~600 21 0
            -0.013            		 33 42 6 10.5 32 4.5 8 4.4 2.84 4.9 3.92 7.84 15.7 98 90 0.62
            13 0
            -0.018            		 60~800 24 36 44 7 11 33 3.53 5.78 5.88 10.8 19.6 138 110 1.1
            16 70~700 6 31 50 51 7 18 2 40 7.06 12.6 31.4 34.3 67.6 393 230 1.6
            20 0
            -0.021            		 80~800 35 0
            -0.016            		 63 58 9 22.5 45 5.5 9.5 5.4 10.2 17.8 56.9 55.9 118 700 330 2.5
            25   90~1000 42 71 65 9 26.5 3 52 15.2 25.8 105 103 210 1140 455 3.9
            30 100~1250 47 80 75 10 30 60 6.6 11 6.5 20.5 34 171 148 290 1710 565 5.6
            40 0
            -0.025            		 120~1600 64 0
            -0.019            		 100 100 14 36 4 82 9 14 8.6 37.8 60.5 419 377 687 3760 1460 9.9
            50 150~2000 80 125 124 16 46.5 102 11 17.5 11 60.9 94.5 842 769 1340 7350 2760 15.5



            容许静力矩MA1为使用1个花键套时的数值；MA2为使用2个紧密接触的花键套时的数值。
             可选加工可见可选加工参数。
