        实心滚珠花键 两端内螺纹型 圆筒螺帽型 标准型 经济型 轴公差h7

        条件筛选：

        性价比 标准型
        类型 无台阶
        材质 S55C
        表面处理 无
        螺帽形状 圆筒型
        精度等级 普通级
        轴公差 h7
        轴端形状 两端内螺纹型
        轴身加工 轴身不加工
        形状筛选 实心滚珠花键 两端内螺纹型 圆筒型螺帽/法兰型螺帽
        种类筛选 实心滚珠花键

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            产品选型

            D

            L

            60~2000
            /1

            M

            N

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码           类型
            		 D公差                   材质             硬度
            花键轴 花键套
            国标 相当 国标 相当
            SQF31 圆筒螺帽型 标准型 h7 55 S55C GCr15 SUJ2 高频淬火58~62HRC
            E-SQF31 经济型

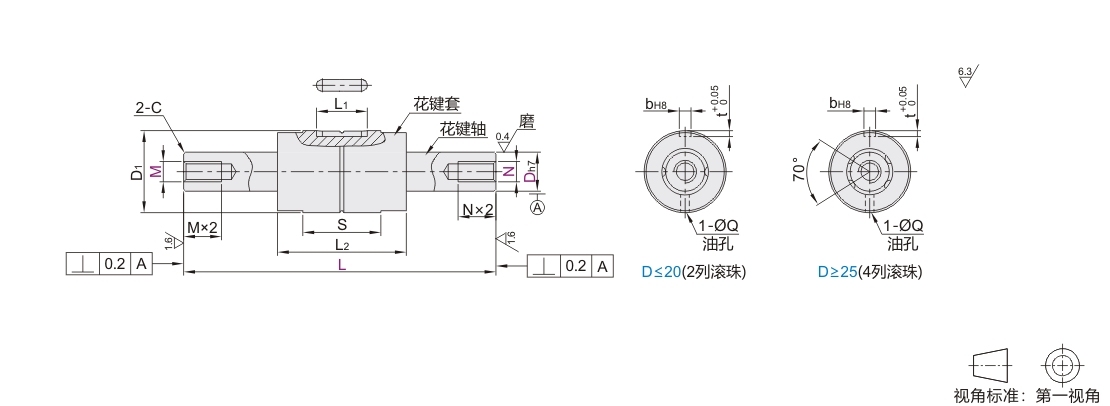

            参数图



            选型表

            型号 花键轴
            		 花键套
            		 基本额定负载
            		 基本额定扭矩
            		 容许静力矩
            		 重量
            代码 Dh7 L
            最小单位1            		 M·N 滚珠
            列数            		 C
            倒角            		 D1 L1 L2 S Q
            油孔            		 键槽尺寸
            		 C CO CT COT MA1 MA2 花键套 花键轴
            b t kgf kgf kgf·m kgf·m kgf·m kgf·m g kg/m
            标准型
            SQF31
            经济型
            E-SQF31            		 6 0
            -0.015            		 60~500   3 2 0.2 14 10.5 25 16.7 1 2.5 1.2 137 225 0.46 0.76 0.39 3.48 14 0.22
            8   3  4  5 0.5 16 27 15.7 1.5 0.6 0.99 3.82 16 0.39
            10 0
            -0.018            		 60~700   3  4  5  6 21 13 33 20 3 1.5 285 397 1.62 2.25 0.95 8.53 37 0.6
            13       4  5  6  8 24 15 36 23 396 540 2.89 3.94 1.5 12.46 52 1.03
            16 70~700       4  5  6  8  10 31 17.5 50 34 2 3.5 2 545 849 4.77 7.43 3.71 26.09 130 1.56
            20 0
            -0.021            		 80~800       4  5  6  8  10  12 1.0 35 29 56 39.7 4 2.5 724 1109 7.9 12.09 5.53 38 188 2.44
            25 90~1000       4  5  6  8  10  12  16 4 42 36 71 50.3 3 1003 1593 21.99 43.01 10.35 68.59 285 3.8
            30 0
            -0.025            		 100~1250      4  5  6  8  10  12  16  20 47 42 80 60 1160 1980 30.26 62.93 15.68 93.27 395 5.49
            40 120~1600      4  5  6  8  10  12  16  20  24 64 52 100 70 4 6 3.5 2972 4033 105.37 176.05 36.59 264.34 843 9.69
            50 0
            -0.03            		 150~2000      4  5  6  8  10  12  16  20  24  30 80 58 125 91 8 4 4086 5615 179.89 304.35 51.58 428.72 1758 15.19



            容许静力矩MA1为使用1个螺帽时的数值；MA2为使用2个紧密接触的螺帽时的数值。
