        ZR直线旋转电机 16系列 无真空功能 轴径6 宽度16.5

        条件筛选：

        系列 16
        轴径 6
        种类筛选 ZR直线旋转电机

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码 类型 宽度 真空功能
        BCZ21 ZR直线旋转电机 16.5 无
        BCZ22 有



        产品特点
        ● 直驱闭环控制 ，标配1μm分辨率编码器；直线重复定位精度为±5μm；
        ● 软着陆 ，精准力控；
        ● 运动平稳 ，高速 、高频 、高响应；
        ● 结构精简 ，维护简单 ，使用寿命长。

        适用场景：
        ● 半导体行业固晶 、封测 、芯片分拣等 行业贴标 、贴膜 、贴片 、贴辅料 、微型零部件上下料。

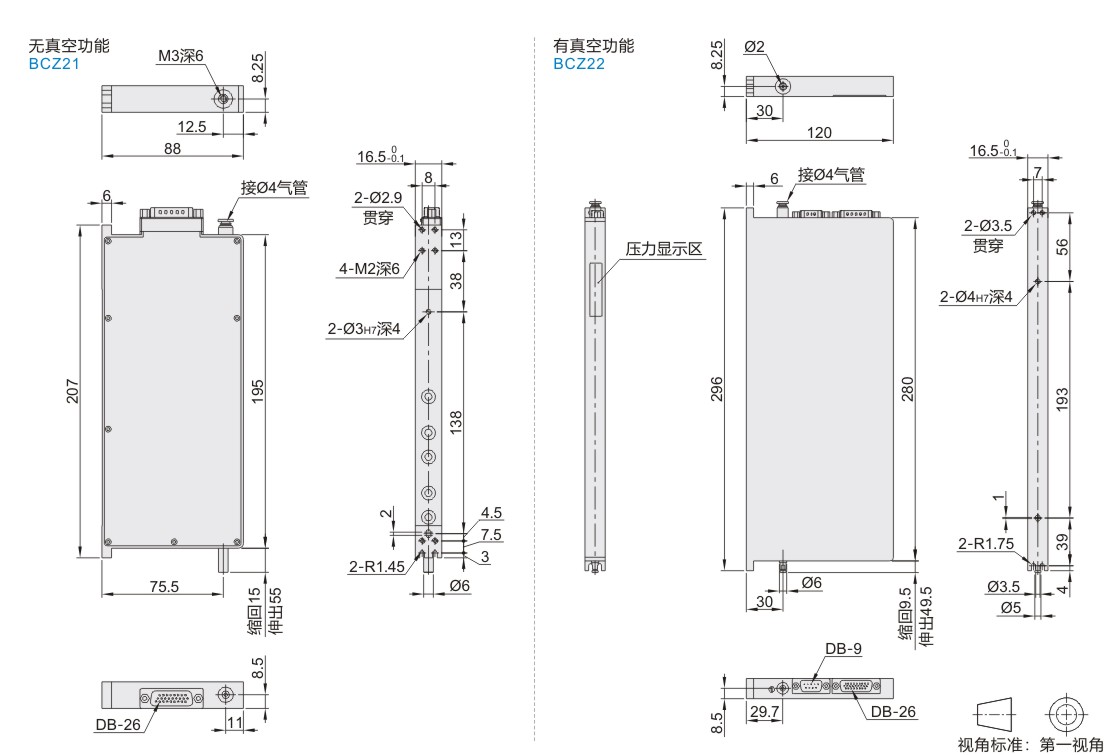

        参数图



        选型表

        型号 系列 有效行程S 驱动器选配 集成功能
        代码 轴径
        BCZ21 6 16 40 N(不含驱动器)
        E        (总线EtherCat)
        P        (脉冲)        		 —
        BCZ22 VD(真空集成功能)



        各轴性能参数

        BCZ21 Z轴 持续推力(N) 峰值推力(N) 额定电流(A) 峰值电流(A) 编码器分辨率(μm) 磁极距(mm) 最大负载(g)
        10.5 25 1.6 4.8 1 16.5 100
        R轴 额定功率(W) 额定电流(A) 峰值电流(A) 额定转矩(mNm) 最高转速(rmin) 编码器分辨率(/r) 最大负载惯量(kg·m²)
        3 0.35 1.5 9.5 500 16384 0.022×10-6



        BCZ22 Z轴 持续推力(N) 峰值推力(N) 额定电流(A) 峰值电流(A) 编码器分辨率(μm) 磁极距(mm) 最大负载(g)
        20 40 1.9 5 1 16.5 100
        R轴 额定功率(W) 额定电流(A) 峰值电流(A) 额定转矩(mNm) 最高转速(rmin) 编码器分辨率(/r) 最大负载惯量(kg·m²)
        5 0.9 2.7 15 1000 16384 0.17×10-4



        技术参数

        代码 BCZ21
        		 BCZ22
        坐标 Z轴 R轴 Z轴 R轴
        动作范围 40mm ±360° 0~40mm ±360°
        重复定位精度 ±0.005mm ±0.01° ±0.005mm ±0.01°
        最高速度 1.5m/s 500RPM 1.5m/s 1000RPM
        电机类型 直线电机 伺服电机 直线电机 伺服电机
        回零方式 Z信号 Z信号
        轴跳动 0.015mm 0.015mm
        直线度 0.015mm 0.015mm
        力控精度 ±5%.FS（目标力） —
        使用压力/真空/流速范围 — 0~5KG/85Kpa/-3~31min
        使用温度范围 0~40°C 0~40°C
        整机重量 0.7KG 1KG
