图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 紧凑螺帽型 轴径10 导程4 精度C10
条件筛选：
轴径 10
产地 国产
螺帽形状 紧凑型
加工工艺 压轧
导程 4
精度等级 C10
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 3 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
150~600
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
精度 等级 |
材质 |
热处理 |
硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | |||
| LCD29 | 紧凑螺帽型 |
C10 | S55C | SCM415H | 高频淬火 |
渗碳淬火 | 58~62HRC |
58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

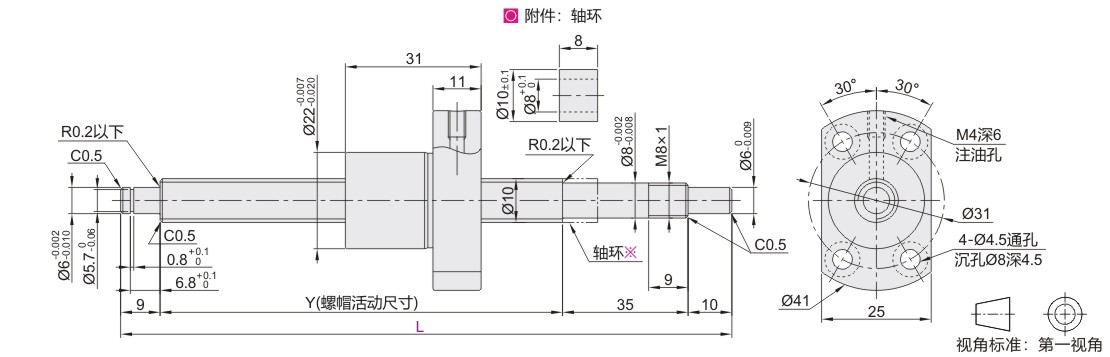

参数图
选型表
| 型号 | L 最小单位1 |
Y | 滚珠直径 | 丝杠底径 | 螺纹旋向 | 螺母 环圈数 |
轴向间隙 | 基本额定负载 | ||||||||||||||||||||||||||||||||||||||||||
| 代码 | 丝杠轴径 | 导程 | C(动)kN | Co(静)kN | ||||||||||||||||||||||||||||||||||||||||||||||
| LCD29 | 10 | 4 | 150 ~600 | L-54 | 2 | 8.4 | 右旋 | 3圈1列 | 0.05以下 | 1.87 | 3 | |||||||||||||||||||||||||||||||||||||||
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(规格型号) | 推荐丝杠支撑座(规格型号) |
| LCD29 | 10 | 4 | 圆法兰 | LEB01-8(详情请在怡合达网站搜索查看) | LEB11-6(详情请在怡合达网站搜索查看) |
| 方形 | LEB41-8(详情请在怡合达网站搜索查看) | LEB31-8(详情请在怡合达网站搜索查看) |
压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)
| 型号 | 螺帽支架 | |||||||||||||||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 | ||||||||||||
| LCD29 | 10 | 4 | LFF11 LFF12 LFF16 |
1004C | ||||||||||||
-
