图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 块状螺帽型 轻载静音型 轴径20 导程5/10 精度C10
条件筛选：
轴径 20
产地 日本
螺帽形状 块状型
加工工艺 压轧
负载类型 轻载静音型
导程 5/10
精度等级 C10
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
200~1200
/1
F
20~36
/1
P
8~12
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度 等级 |
材质 | 热处理 | 硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | |||
| LCF49 | 块状螺帽型 | C10 | S55C | SCM420 | 感应加热 | 渗碳 淬火 |
56~62HRC | 58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

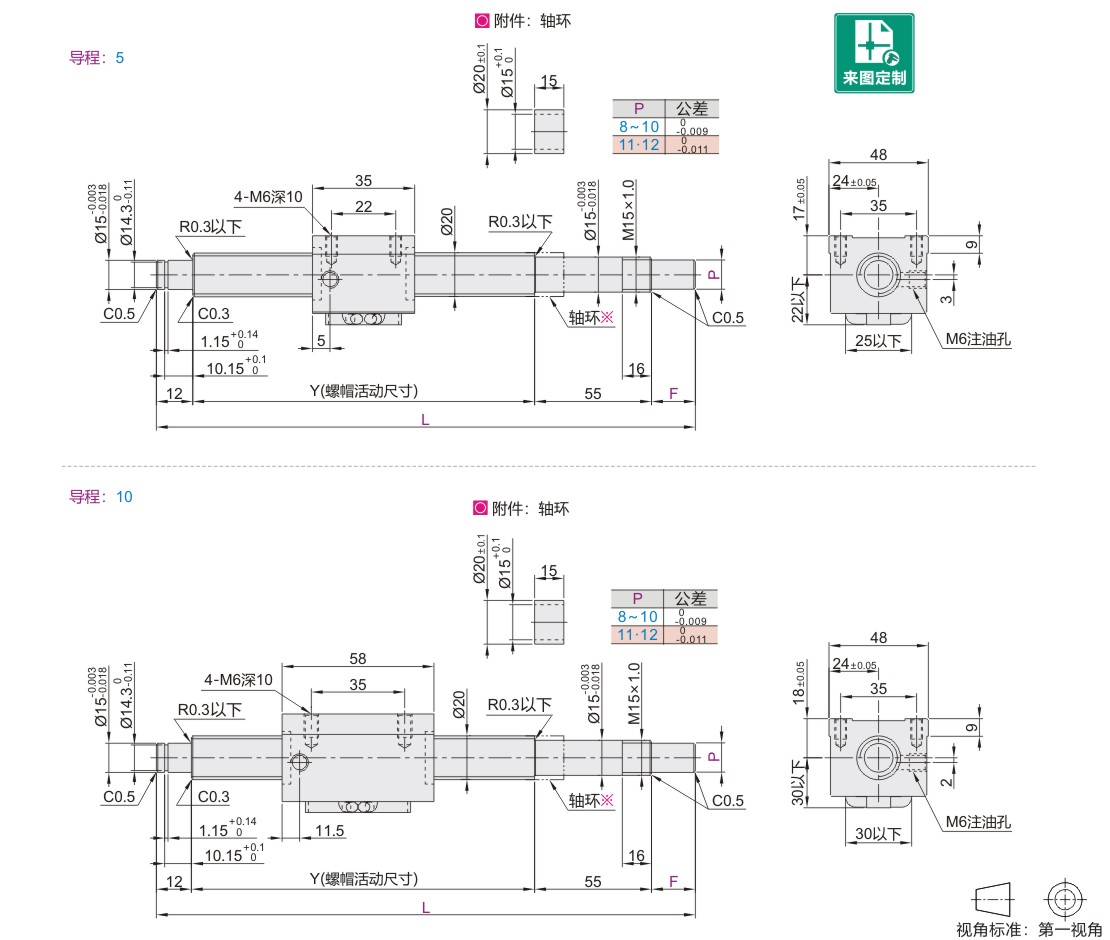

参数图
选型表
| 型号 |
最小单位1 |
Y |
滚珠直径 |
丝杠底径 |
螺纹旋向 |
螺母 循环数 |
轴向间隙 |
基本额定负载 |
|||||
| 代码 | 丝杠轴径 | 导程 | L | F | P | C(动)kN | Co(静)kN | ||||||
| LCF49 | 20 | 5 | 200 ~1200 | 20~36 | 8~12 | L-(67+F) | 3.175 | 17.5 | 右旋 | 2.5圈1列 | 0.10以下 | 6.2 | 14.7 |
| 10 | 4.7625 | 16.3 | 0.15以下 | 10.6 | 22.7 | ||||||||
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座 | 推荐丝杠支撑座 |
| LCF49 | 20 | 5 10 |
圆法兰 | LEB01-15(请在怡合达网站搜索查看) | LEB11-15(请在怡合达网站搜索查看) |
| 方形 | LEB41-15(请在怡合达网站搜索查看) | LEB31-15(请在怡合达网站搜索查看) |
-
