图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 标准螺帽型 轴径12 导程4/10 精度C7/C10
条件筛选：
轴径 12
产地 日本
螺帽形状 标准型
加工工艺 压轧
负载类型 轻载静音型
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
导程
精度等级
产品选型
丝杠轴径
导程
L
150~800
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
精度 等级 |
材质 |
热处理 |
硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | |||
| LCH47 | 标准螺帽型 |
C7 | S55C |
SCM420 |
感应加热 淬火 |
渗碳 淬火 |
58~62HRC |
58~62HRC |
| LCH49 | C10 | |||||||
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

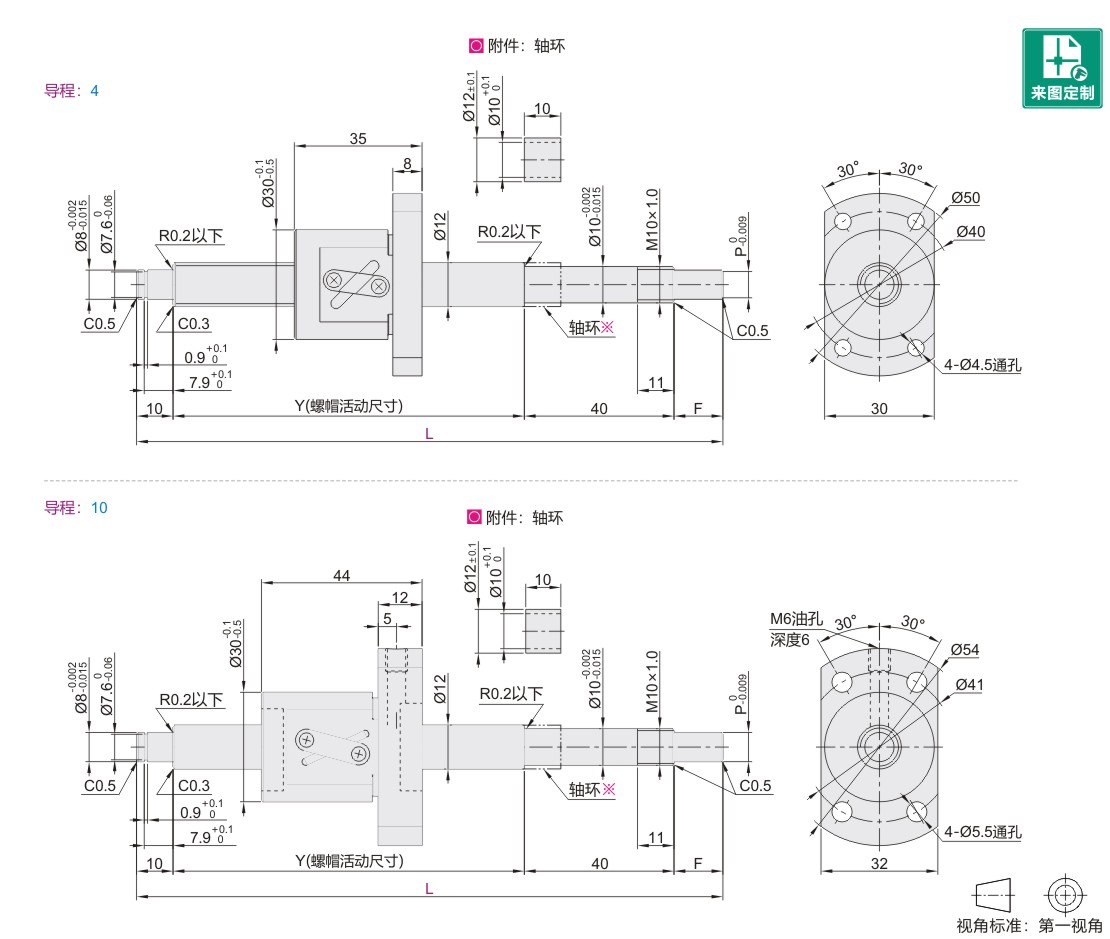

参数图
选型表
| 型号 | 最小单位1 L |
F | P | Y | 滚珠直径 | 丝杠底径 | 螺纹旋向 | 螺母 环圈数 |
轴向间隙 | 基本额定负载 | |||
| 代码 | 丝杆轴径 | 导程 | C(动)kN | Co(静)kN | |||||||||
| LCH47 | 12 | 4 | 150~800 | 15 | 8 | L-65 | 2.3812 | 10 | 右旋 | 2.5圈1列 | 0.03以下 | 2.6 | 5.8 |
| LCH49 | 0.05以下 | ||||||||||||
| 10 | 3.175 | 9.6 | 1.5圈1列 | 0.10以下 | 2.85 | 4.95 | |||||||
可选加工见可选加工参数。
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杆轴径 | 导程 | 推荐丝杠固定座(规格型号) | 推荐丝杠支撑座(规格型号) |
| LCH47 LCH49 |
12 | 4 10 |
LEB01-10(详情请在怡合达网站搜索查看) | LEB11-10(详情请在怡合达网站搜索查看) |
| LEB41-10(详情请在怡合达网站搜索查看) | LEB31-10(详情请在怡合达网站搜索查看) |
压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)
| 型号 | 螺帽支架 | |||||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 | ||
| LCH47 LCH49 |
12 | 4 | LFF11 LFF12 LFF16 |
1204D | ||
| 10 | 1210B | |||||
-
