图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 标准螺帽型 轴径16 导程5/10/16 精度C7
条件筛选：
轴径 16
螺帽形状 标准型
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
产地
加工工艺
导程
旋向
精度等级
产品选型
丝杠轴径
导程
L
150~1200
/1
F
15~30
/1
P
6~10
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 产地 | 螺纹 旋向 |
精度 等级 |
材质 | 热处理 | 硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | |||||
| LCP02 | 压轧 | 台湾 | 右旋 | C7 | S55C | SCM415H | 高频 | 渗碳 淬火 |
56~62HRC | 58~62HRC |
| LCP03 | 国产 | 右旋 | ||||||||
| LCP04 | 左旋 | |||||||||
| LCP05 | 研磨 | 台湾 | 右旋 | C5 | ||||||
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

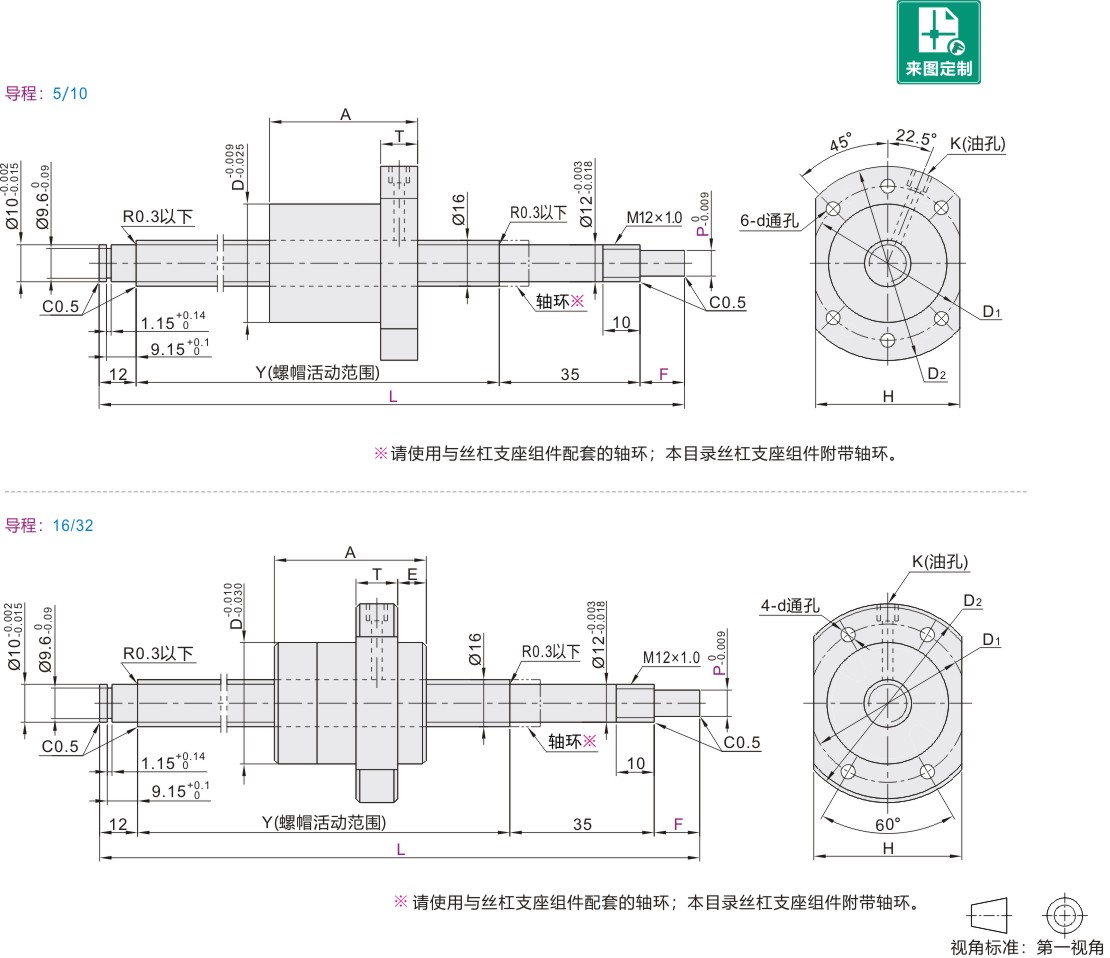

参数图
选型表
| 型号 |
最小单位1 |
滚珠 直径 |
螺母 环圈 数 |
Y |
D |
A |
T |
D1 |
D2 |
H |
d |
E |
K |
基本额定负载 ( KN) |
||||||
| 代码 |
丝杠 轴径 |
导程 |
L |
F |
P |
C(动) | CO(静) | |||||||||||||
| 右旋 左旋 LCP02 LCP04 LCP03 LCP05 |
16 | (5) | 150~ 1200 | 15~30 | 6~ 10 | 3.175 | 4 | L-(47+F) | 28 | 45 | 10 | 38 | 48 | 40 | 5.5 | — | M6 | 13.5 | 29.9 | |
| (10) | 200~ 1200 | 3 | 57 | 10.8 | 23.5 | |||||||||||||||
| 16 | 2.778 | 1.8 ×2 | 32 | 45 | 42 | 53 | 34 | 4.5 | 10.1 | 10.01 | 23.62 | |||||||||
| 32* | 42.5 | 4.83 | 10.94 | |||||||||||||||||
带*导程仅适用于LCP03。 LCP04左旋仅适合于带（）导程。
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 |
丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(页码) | 推荐丝杠支撑座(页码) | |
|
右旋 左旋 |
16 | (5) (10) 16 32* |
圆法兰 | LEB01-12（怡合达网站搜素查看） |
LEB11-12（怡合达网站搜素查看） |
|
| 方形 | LEB21-12（怡合达网站搜素查看） |
LEB31-12（怡合达网站搜素查看） |
||||
| LEB41-12（怡合达网站搜素查看） |
||||||
带*导程仅适用于LCP03。 LCP04左旋仅适合于带（）导程。
压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）
| 型号 |
|||||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 | |
|
右旋 左旋 |
16 |
5 | LFF01 LFF02 LFF06 |
1605 | |
| 10 | 1610 | ||||
| 16 | 1616 | ||||
| 32 | |||||

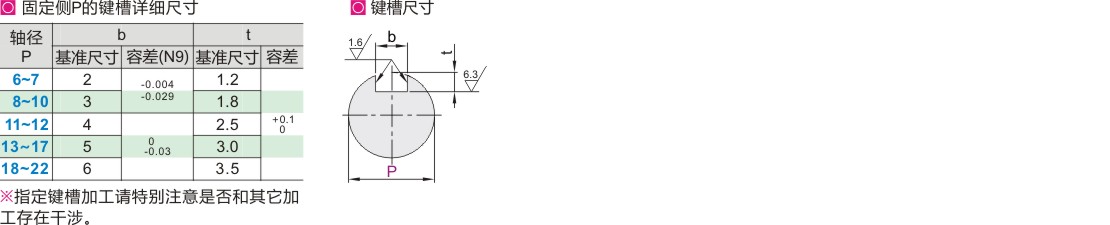

键槽尺寸
-
