图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 标准螺帽型 轴径6 导程1/2 精度C7
条件筛选：
轴径 6
产地 台湾
螺帽形状 标准型
加工工艺 压轧
导程 1/2
精度等级 C7
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 3 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
80~360
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
精度 等级 |
材质 |
热处理 |
硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | |||
| LCB67 | 标准螺帽型 | C7 | S55C |
SCM415H | 高频 | 渗碳淬火 | 58~62HRC | 58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

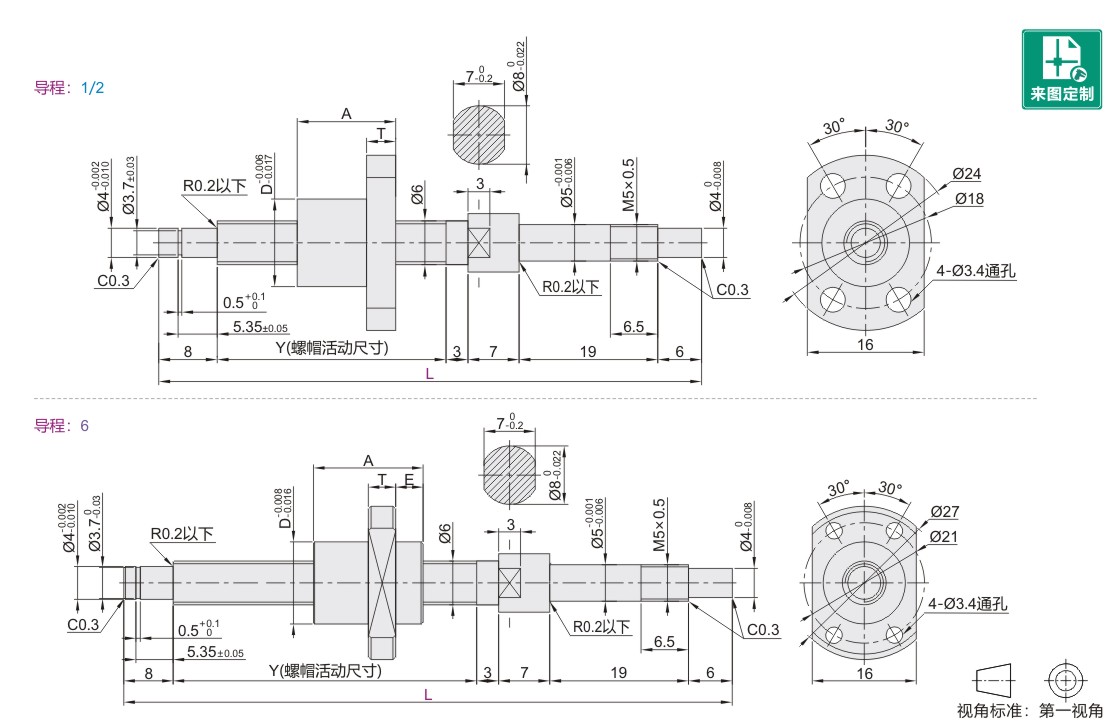

参数图
选型表
| 型号 |
最小单位1 L |
Y |
D |
A |
T |
E |
滚珠直径 |
螺母 环圈数 |
螺纹旋向 |
基本额定负载 |
|||
| 代码 | 丝杠轴径 | 导程 | C(动)kN | Co(静)kN | |||||||||
| LCB67 | 6 | 1 | 80~360 | L-43 | 12 | 13 | 3.5 | — | 0.8 | 4 | 右旋 | 1.48 | 2.4 |
| 2 | 17 | 4 | 1.2 | 3 | 0.75 | 1.2 | |||||||
| 6 | 14 | 3.5 | 1.6×2 | 1.26 | 2.13 | ||||||||
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(规格型号) | 推荐丝杠支撑座(规格型号) |
| LCB67 | 6 | 1 2 6 | 圆法兰 | LEB01-5(详情请在怡合达网站搜索查看) | LEB11-5(详情请在怡合达网站搜索查看) |
| 方形 | LEB21-5(详情请在怡合达网站搜索查看) | LEB31-5(详情请在怡合达网站搜索查看) |
-
