        压轧滚珠丝杠 标准螺帽型 轴径25 导程5/10/25 精度C7/C10

        条件筛选：

        轴径 25
        产地 日本
        螺帽形状 标准型
        加工工艺 压轧
        负载类型 轻载静音型
        导程 5/10/25
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          精度等级

          产品选型

          丝杠轴径

          导程

          L

          200~2000
          /1

          F

          27~45
          /1

          P

          10~15
          /1

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型

          精度
          等级

          		 材质 热处理  硬度
           丝杠  螺帽  丝杠  螺帽  丝杠  螺帽
          LCV47 标准螺帽型 C7  S55C SCM420

          感应加热
          淬火

          		  渗碳
           淬火          		  56~62HRC  58~62HRC
          LCV49 C10



          怡合达不保证滚珠丝杠组装后的噪音值。
          丝杠端部存在工艺孔。

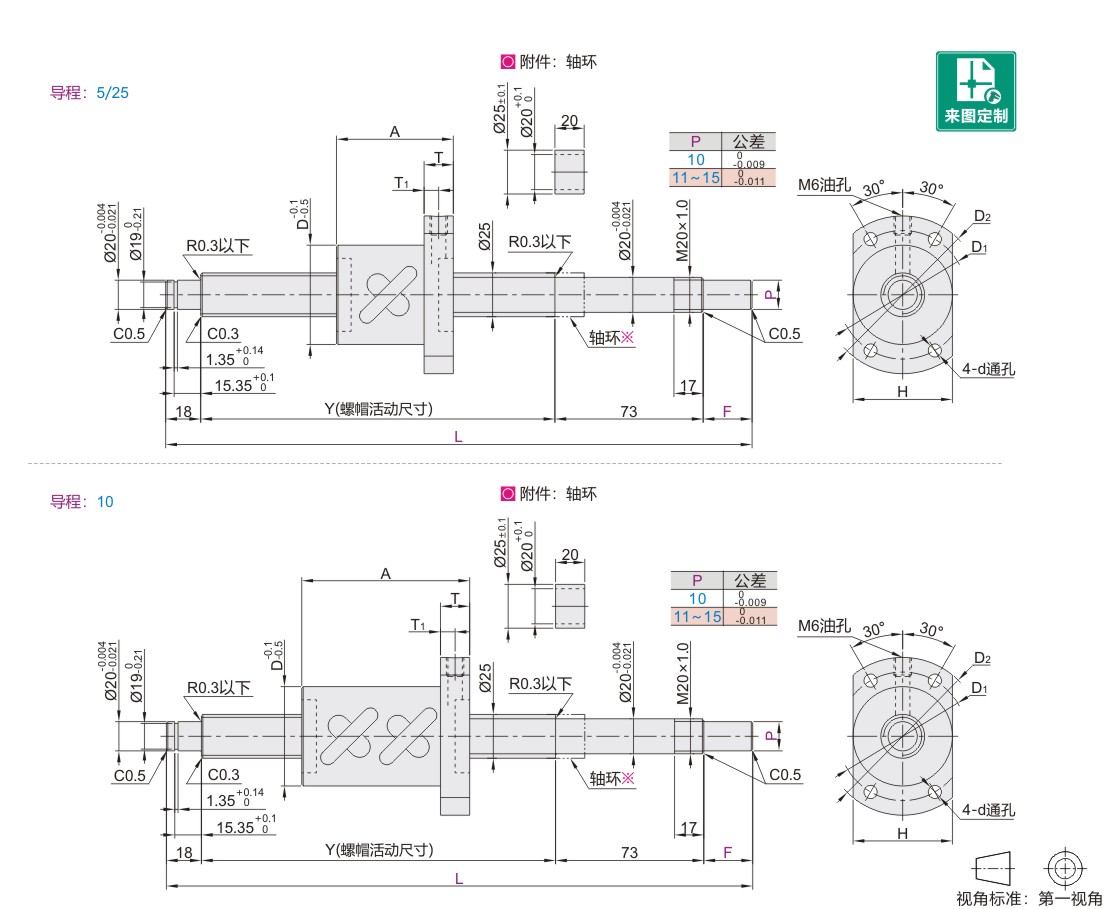

          参数图



          选型表

          型号 最小单位1 Y D A T T1 D1 D2 H d 滚珠
          直径          		 丝杠
          底径          		 螺纹
          旋向          		 螺母
          环圈数          		 轴向
          间隙          		 基本额定负载
          代码 丝杠轴径 导程 L F P C(动)kN Co(静)kN
          LCV47 25 5 200~2000 27~45 10~15 L-(91+F) 43 40 10 5 55 67 43   5.5  3.175 21.8 右旋 2.5圈1列 0.03以下  6.6 18.7
          10 300~2000 60 92 15 78 96 60   9  6.35 20.3 2.5圈2列 0.07以下 27.5 76.3
          25 47 96 12 6 60 74 47   6.6  3.9688 21.5 2.5圈1列 0.05以下 9.3 22.7
          LCV49 25 5 200~2000 27~45 10~15 L-(91+F) 43 40 10 5 55 67 43   5.5  3.175 21.8 右旋 2.5圈1列 0.10以下 6.6 18.7
          10 300~2000 60 92 15 78 96 60   9  6.35 20.3 2.5圈2列 0.20以下 27.5 76.3
          25 47 96 12 6 60 74 47   6.6  3.9688 21.5 2.5圈1列 0.12以下 9.3 22.7



          可选加工详见P1481。



          压轧滚珠丝杠与丝杠支座组件的推荐组合

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座 推荐丝杠支撑座
          LCV49 25             5  10  20 圆法兰 LEB01-20(请在怡合达网站搜索查看) LEB11-20(请在怡合达网站搜索查看)
          方形 LEB41-20(请在怡合达网站搜索查看) LEB31-20(请在怡合达网站搜索查看)



          压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

          型号
          		 螺帽支架
          代码 丝杠轴径 导程 代码 规格
          LCV47
          LCV49          		 25 5 LFF11
          LFF12
          LFF16          		 2505D
          10 2510D
          25 2525D
