        压轧滚珠丝杠 标准螺帽型 轴径28/32 导程6/10/32  精度C10

        条件筛选：

        产地 日本
        螺帽形状 标准型
        加工工艺 压轧
        负载类型 轻载静音型
        精度等级 C10
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          导程

          轴径

          产品选型

          丝杠轴径

          导程

          L

          250~2000
          /1

          F

          27~60
          /1

          P

          10~20
          /1

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 精度等级 轴径 材质 热处理 硬度
          丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
          LCW49 标准螺帽型 C10 28 S55C SCM420 感应加热淬火 渗碳淬火 56~62HRC 58~62HRC
          LCY49 32

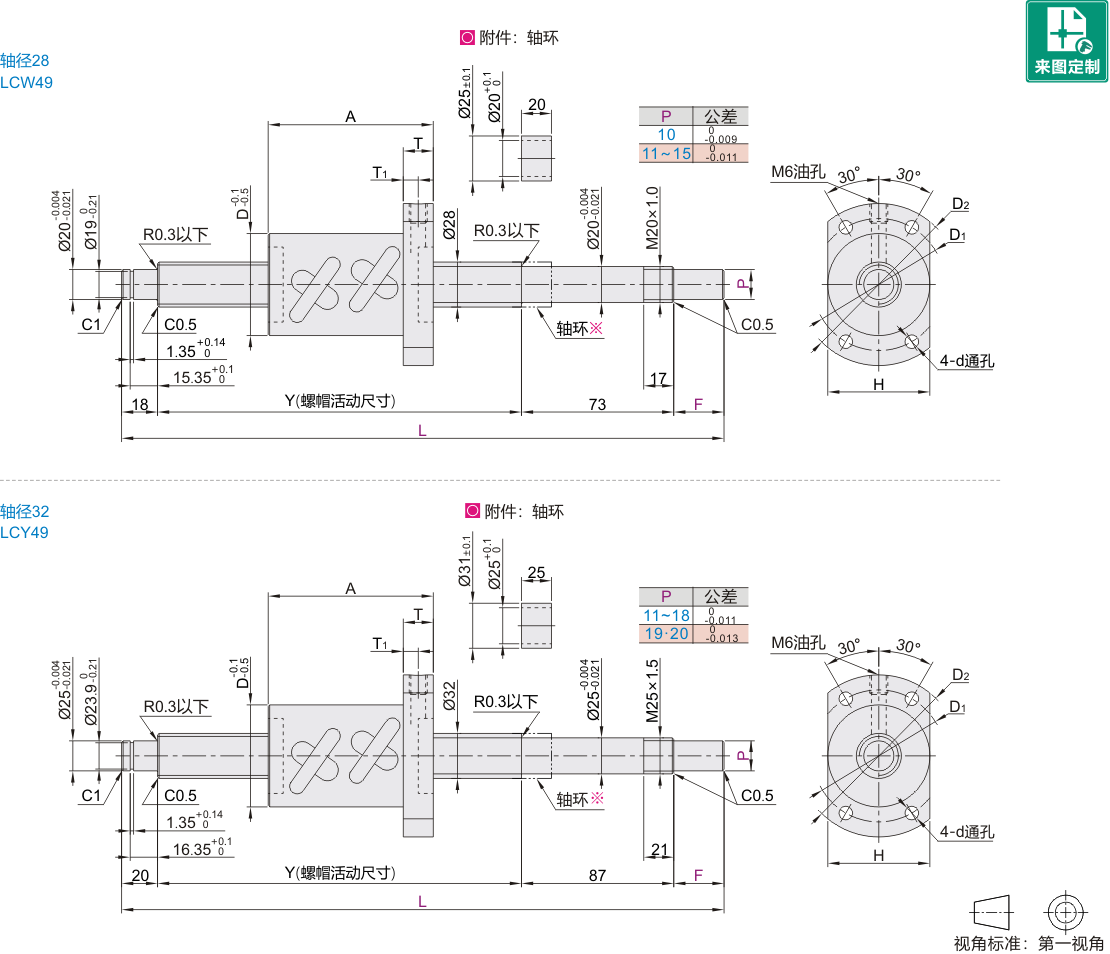

          参数图



          选型表

          型号 最小单位1 Y D A T T1 D1 D2 H d 滚珠
          直径          		 丝杠
          底径          		 螺纹
          旋向          		 螺母
          环圈数          		 轴向
          间隙          		 基本额定负载
          代码 丝杠轴径 导程 L F P C(动)kN Co(静)kN
          LCW49 28 6 250~2000 27~45 10~15 L-(91+F) 50 65 12 6 65 80 50 6.6 3.175 25.6 右旋 2.5圈2列 0.10以下 12.1 42.3
          LCY49 32 10 300~2000 33~60 11~20 L-(107+F) 67 92 15 5 85 103 67 9 6.35 27.2 0.20以下 32.8 86.7
          32 58 86 7.5 74 92 58 4.7625 27.8 1.5圈2列 0.15以下 14.6 38.9

          可选加工详见下页。


          压轧滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座 推荐丝杠支撑座
          LCW49 28 6 圆法兰 LEB01-20 LEB11-20
          方形 LEB41-20 LEB31-20
          LCY49 32 10 圆法兰 LEB01-25 LEB11-25
          32 方形 LEB41-25 LEB31-25



          压轧滚珠丝杠与螺帽支架组合(螺帽支架请在怡合达网站搜索查看)

          型号 螺帽支架
          代码 丝杠轴径 导程 代码 规格
          LCW49 28 6 LFF11 2806D
          LCY49 32 10 LFF12
          LFF16          		 3210D
          32 3232D
