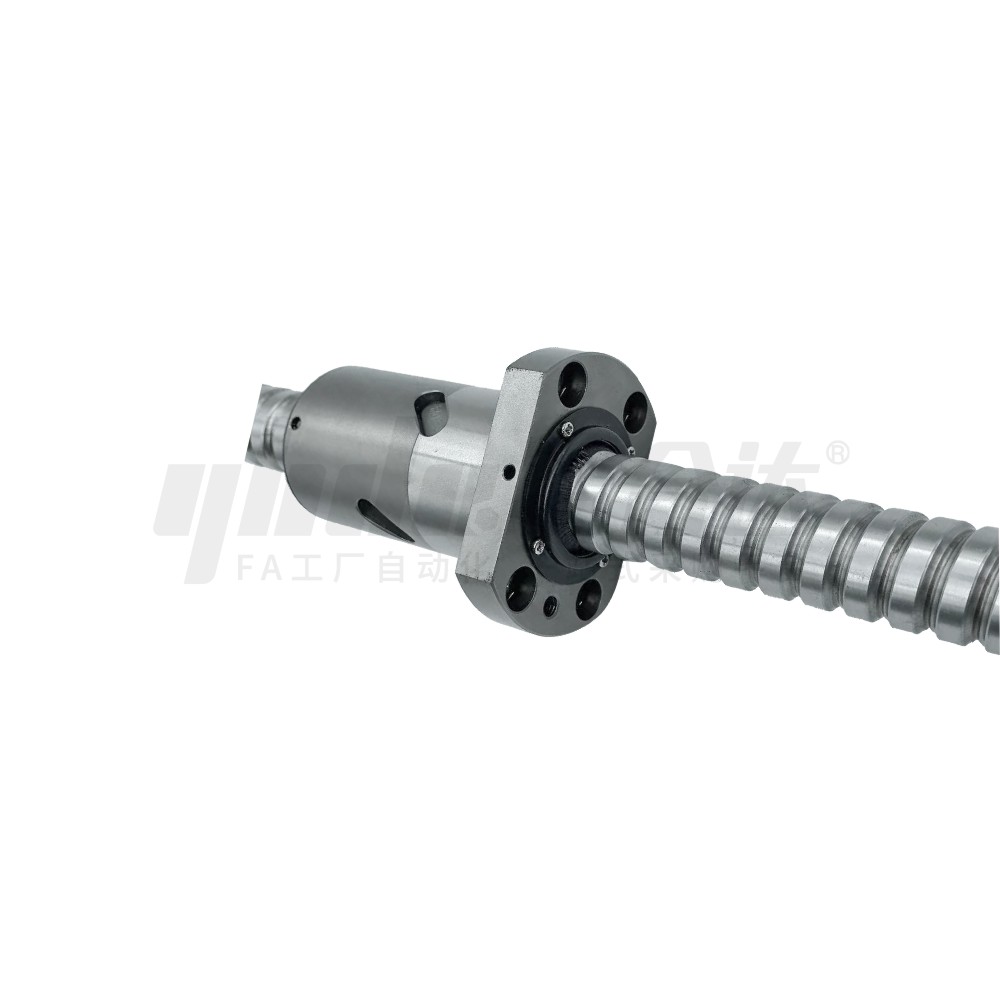

        防尘型滚珠丝杠 轴径25/32•导程10

        条件筛选：

        轴径 25/32
        产地 国产
        螺帽形状 标准型
        加工工艺 压轧
        导程 10
        精度等级 C7
        旋向 右旋
        种类筛选 防尘型滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          可选加工（可选）

          未生成型号，还有 5 项未选择

          重置

          代码

          产品选型

          丝杠轴径

          导程

          L

          200~2000
          /1

          F

          27~60
          /1

          P

          10~20
          /1

          技术图档

          3D预览

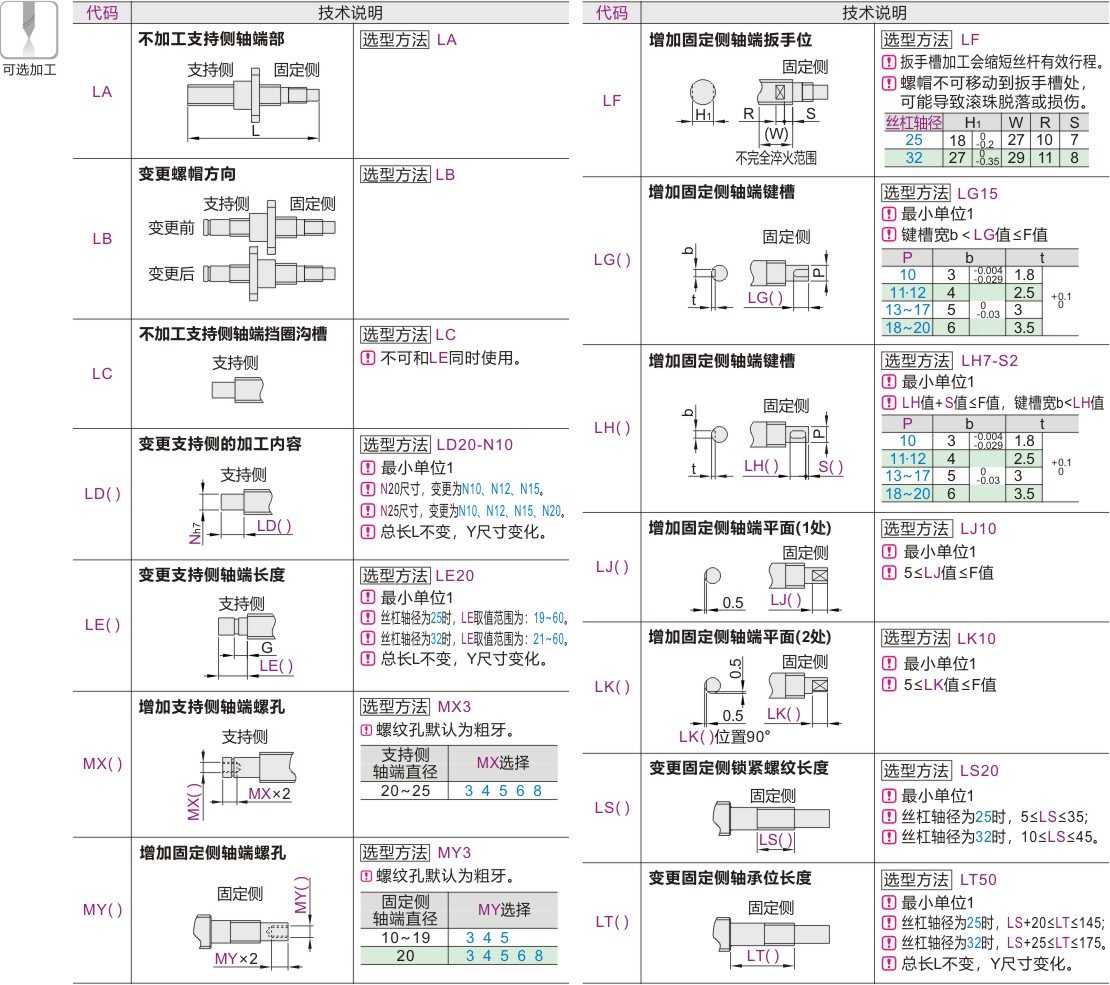

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 精度
          等级          		 材质 热处理 硬度
          丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
          LCR11 标准螺帽型 C7 S55C SCM415H 感应加热淬火 渗碳淬火 58 ~62HRC


          经测试，产品防尘等级能达到IP5X，该等级虽不能完全防止尘埃进入，但进入的灰尘量不会影响设备正常运行，亦不会带来安全隐患。
          怡合达不保证滚珠丝杠组装后的噪音值。
          丝杠端部存在工艺孔

          P 公差
          10  0
          -0.009
          11~18 0
          -0.011
          19·20 0
          -0.013

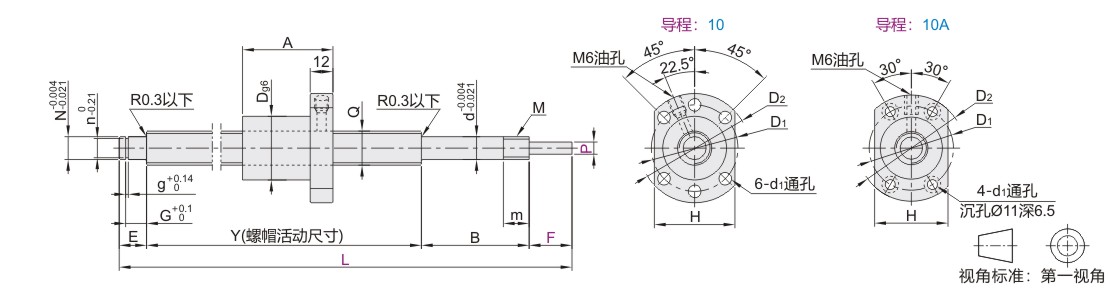

          参数图
          型号 最小单位1 Y D A D1 D2 H d d1 B E m Q N n G g M 滚珠
          直径          		 螺纹
          旋向          		 螺母
          环圈数          		 基本额定负载(KN)
          代码 丝杠轴径 导程 L F P C(动) Co(静)
          LCR11 25  10  200~2000 27~45 10 ~15 L-(91+F) 40  80  51  62  48  20  6.6  73  18  17  25  20  19  15.35  1.35  M20×1 4.762  右旋 1×4 19.05  37.99
          10A 46  85  58  72  52  6.5
          32  10  33~60 11 ~20 L-(107+F) 50  90  65  80  62  25  9  87  20  22  32  25  23.9  16.35  M25×1.5 6.35  33.22  70.27
