图片仅供参考，请以已选的规格为准
研磨滚珠丝杠 标准螺帽型 轴径12 导程5/10 精度C5
条件筛选：
轴径 12
产地 国产
螺帽形状 标准型
加工工艺 研磨
导程 5/10
精度等级 C5
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
150~700
/1
F
9~15
/1
P
4~8
/1
技术图档
3D预览

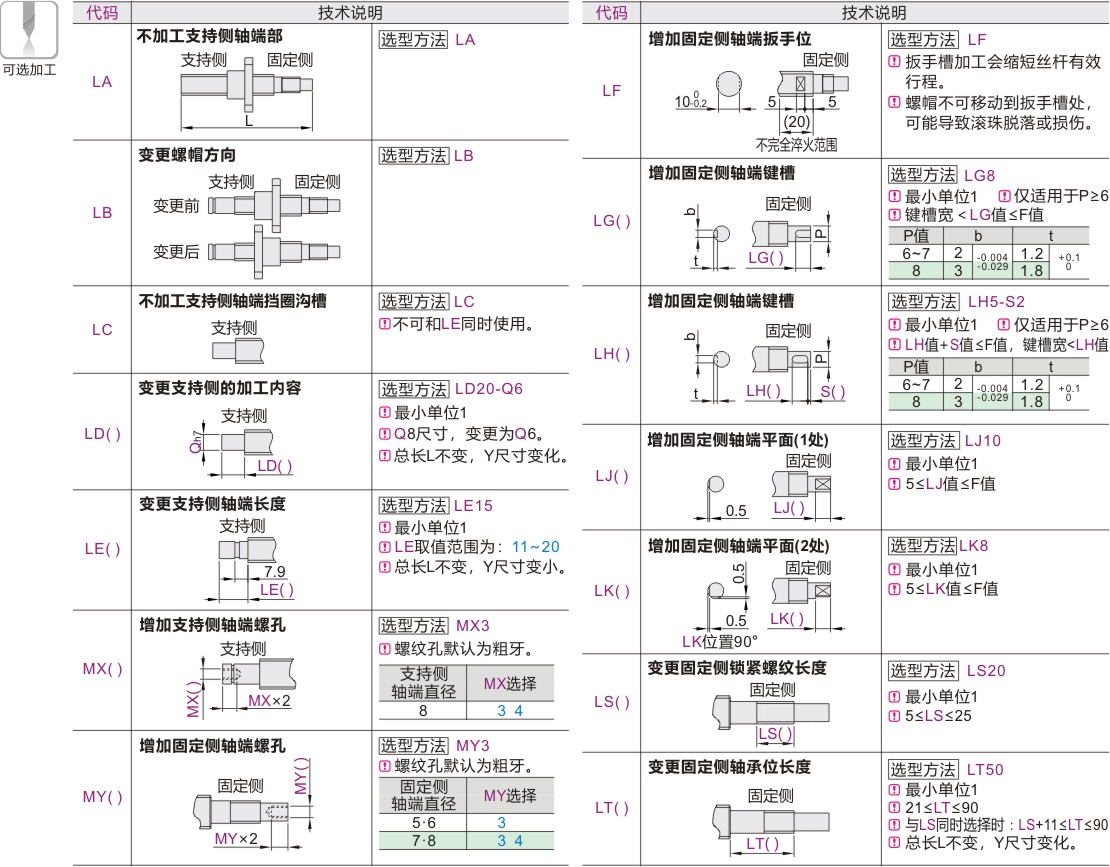

可选加工参数
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 转向 |
精度 等级 |
材质 |
热处理 |
硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||||
| LCH54 | 标准螺帽型 |
右旋 | C5 | S55C |
SCM415H |
高频 | 渗碳淬火 |
58~62HRC |
58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

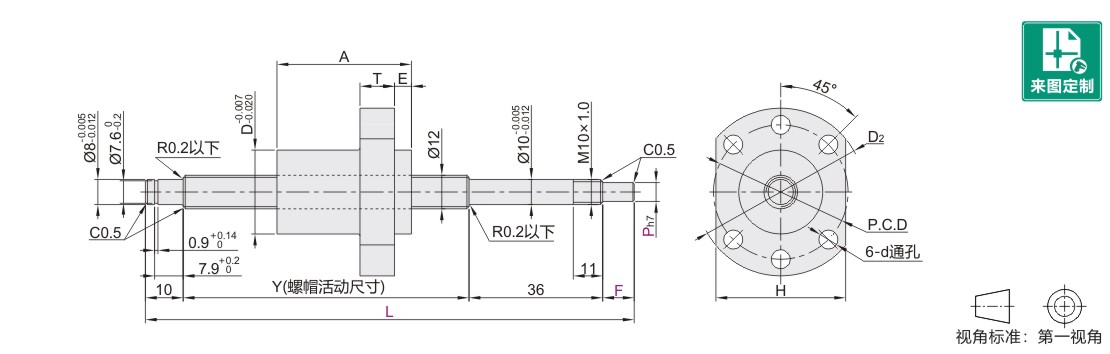

参数图
选型表
| 型号 | 最小单位1 |
Y |
A |
D | D2 | E | H | T | P.C.D | d | 滚珠 直径 |
螺母 环圈数 |
基本额定负载 | ||||||||||||||||||||
| 代码 | 丝杠轴径 | 导程 | L | F | P | C(动)kN | Co(静)kN | ||||||||||||||||||||||||||
| LCH54 | 12 | 5 | 150~700 | 9~15 | 4~8 | L-(46+F) | 30 | 24 | 40 | 5 | 30 | 10 | 32 | 4.5 | 2.5 | 2.8×1 | 6.48 | 12.91 | |||||||||||||||
| 10 | 42 | 6.30 | 12.62 | ||||||||||||||||||||||||||||||
研磨滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(规格型号) | 推荐丝杠支撑座(规格型号) |
| LCH54 | 12 | 5 10 | 圆法兰 | LEB01-10(详情请在怡合达网站搜索查看) | LEB11-10(详情请在怡合达网站搜索查看) |
| 方形 | LEB41-10(详情请在怡合达网站搜索查看) | LEB31-10(详情请在怡合达网站搜索查看) |
研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）
| 型号 | 螺帽支架 | |||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCH54 | 12 | 5 | LFF01 LFF02 LFF06 |
1210 |
| 10 | ||||
-
