        研磨滚珠丝杠 标准螺帽型 轴径16 导程5/10/16/32 精度C5

        品牌名称：

        怡合达

        条件筛选：

        轴径 16
        产地 国产
        螺帽形状 标准型
        加工工艺 研磨
        精度等级 C5
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          导程

          旋向

          产品选型

          丝杠轴径

          导程

          L

          150~900
          /1

          F

          9~15
          /1

          P

          8~10
          /1

          技术图档

          3D预览

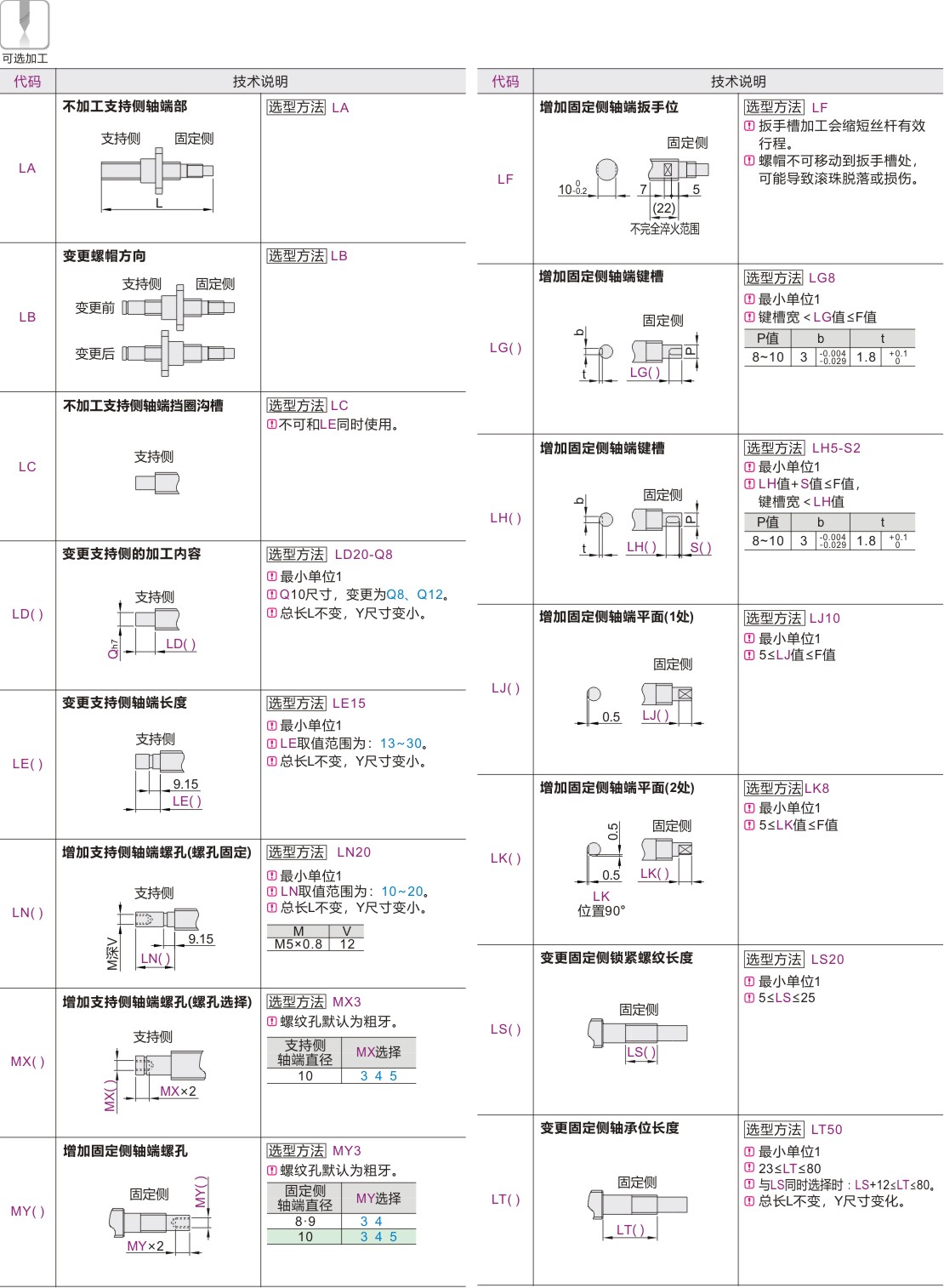

          可选加工参数

          产品问答

          材质图

          参数图

          材质图
          代码 类型 产地 螺纹
          旋向          		 精度
          等级          		 材质 热处理  硬度
           丝杠  螺帽  丝杠  螺帽  丝杠  螺帽
          LCL33 标准螺帽型 国产 右旋 C5  S55C SCM415H 高频  渗碳
           淬火          		  56~62HRC  58~62HRC
          LCL34 左旋



          怡合达不保证滚珠丝杠组装后的噪音值。
           丝杠端部存在工艺孔。

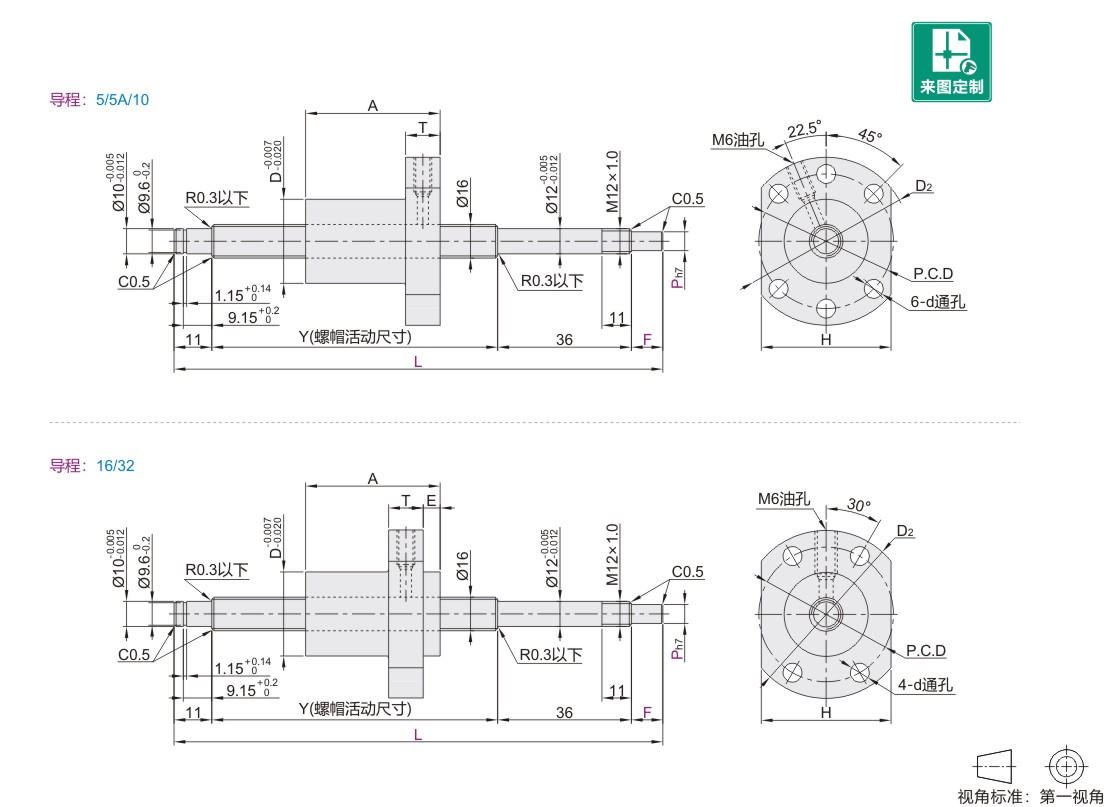

          参数图



          选型表

          型号
          		 最小单位1
          		 Y
          		 A
          		 D
          		 D2
          		 E
          		 H
          		 T
          		 P.C.D
          		 d
          		 滚珠
          直径
          		 螺母
          环圈数
          		 基本额定负载
          代码 丝杠轴径 导程 L F P C(动)kN Co(静)kN
          右旋
          LCL33
          左旋
          LCL34          		 16 5* 150~900 9~15 8~10 L-(47+F) 45 28 48 — 40 10 38 5.5 3.175 1×4 13.53 29.93
            10* 57 1×3 10.82 20.02
          16 45 32 53 10.1 34 42 4.5 2.778 1.8×2 10.52 25.02
          32 42.5 0.8×2  4.83 10.94

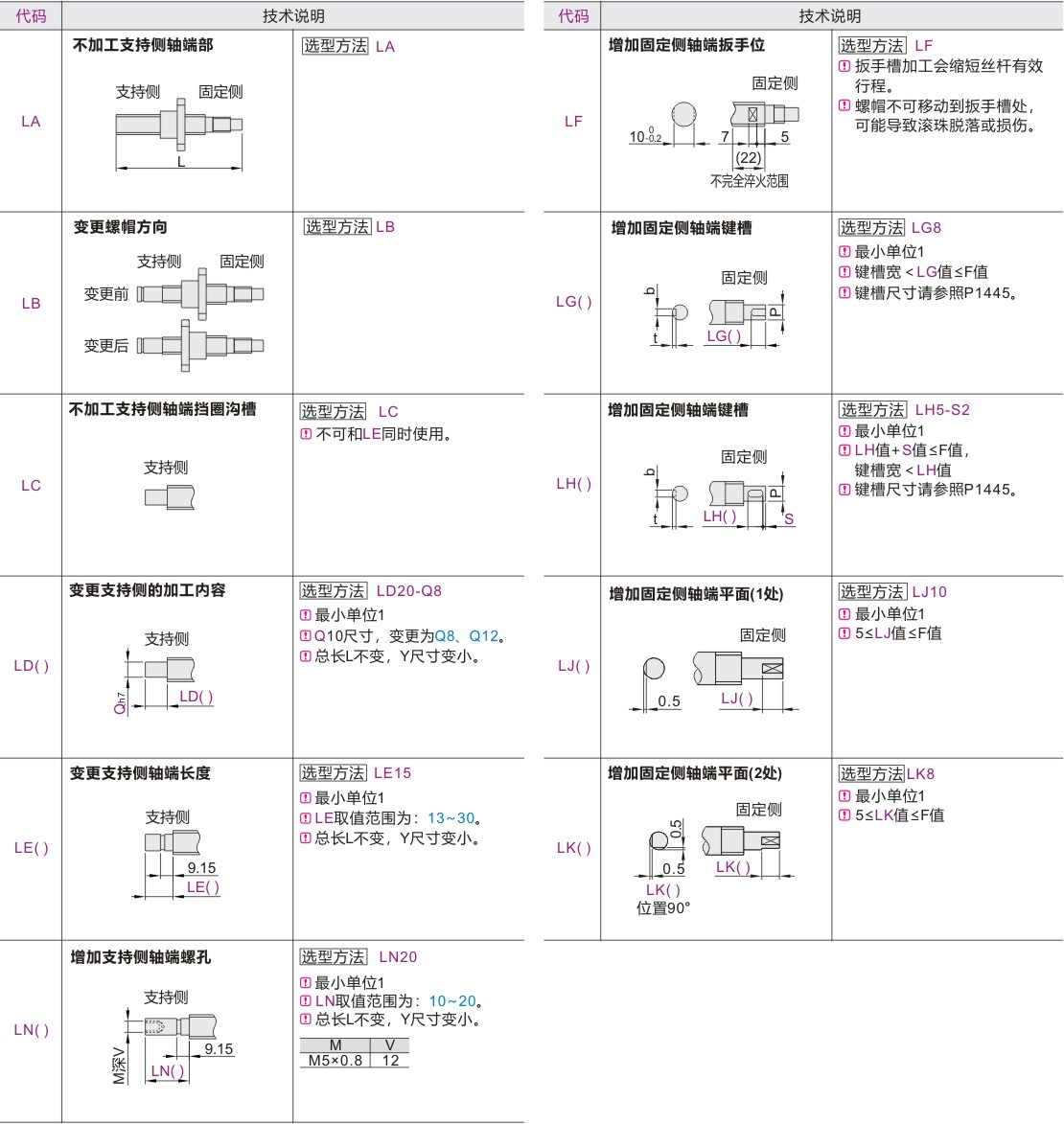

          LCL34仅适用于带*号导程。                可选加工详见下页。


          研磨滚珠丝杠与丝杠支座组件的推荐组合

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座(页码) 推荐丝杠支撑座(页码)
          LCL33
          LCL34          		 16  5A   5   10
          16  32          		 圆法兰 LEB01-12(请在怡合达网站搜索查看) LEB11-12(请在怡合达网站搜索查看)
          方形 LEB41-12(请在怡合达网站搜索查看) LEB31-12(请在怡合达网站搜索查看)


          研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

          型号
          		 螺帽支架
          代码 丝杠轴径       导程 代码 规格
          LCL33
          LCL34          		 16  5  LFF01
          LFF02
          LFF06          		 1605
          1610
          5A
           10
           16  1616
           32
