研磨滚珠丝杠 标准螺帽型 轴径20 导程5/10/20 精度C5 国产
条件筛选：
轴径 20
产地 国产
螺帽形状 标准型
加工工艺 研磨
导程 5/10/20
精度等级 C5
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选

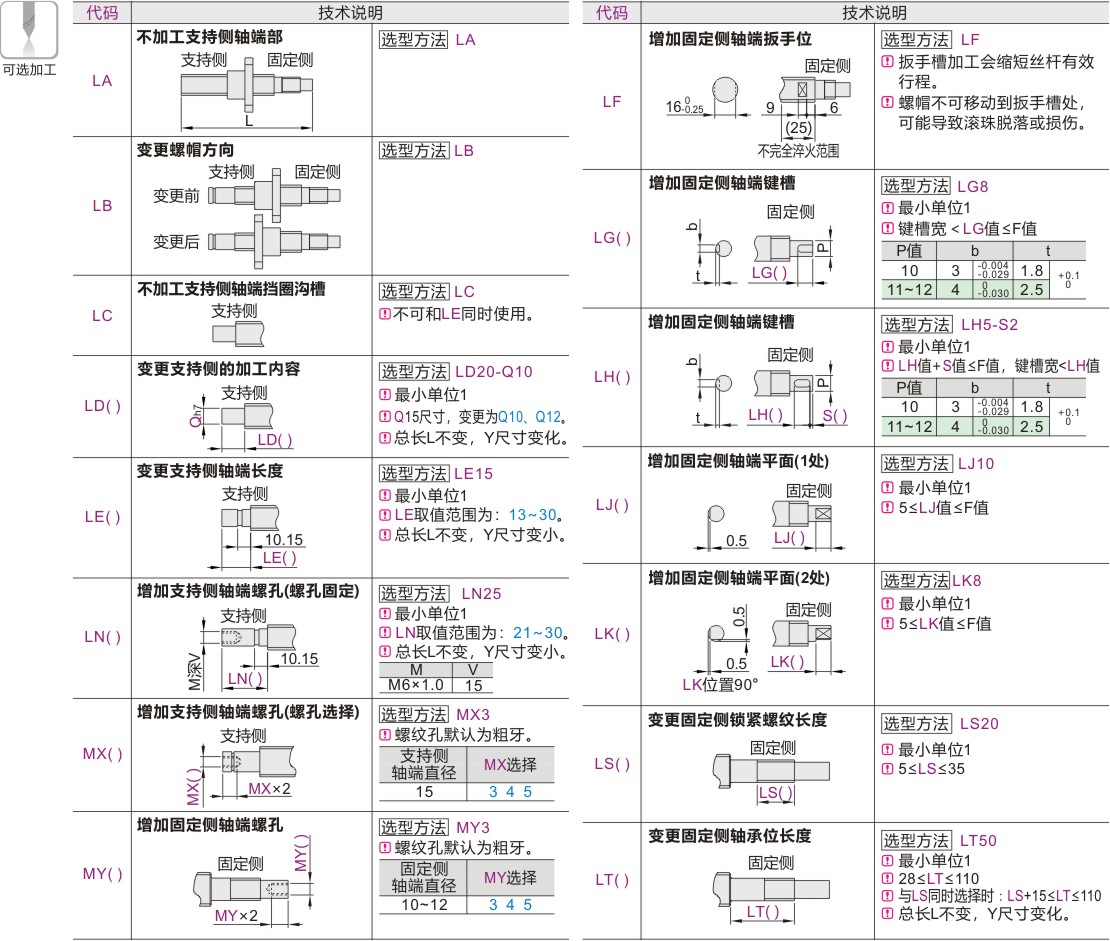

可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
200~1500
/1
F
15~20
/1
P
10~12
/1
技术图档
3D预览
可选加工参数
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 螺纹 旋向 |
精度 等级 |
材质 | 热处理 | 硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||||
| LCS32 | 标准螺帽型 | 右旋 | C5 | S55C | SCM415H | 高频 | 渗碳淬火 | 58~62HRC | 58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。
参数图
选型表
| 型号 |
最小单位1 |
Y |
A |
D |
D2 |
E |
H |
T |
P.C.D |
d |
滚珠 直径 |
螺母 环圈数 |
基本额定负载 |
|||||
| 代码 | 丝杠轴径 | 导程 | L | F | P | C(动)kN | Co(静)kN | |||||||||||
| LCS32 | 20 | 5 | 200~1500 | 15~20 | 10~12 | L-(60+F) | 33 | 36 | 58 | 7 | 44 | 10 | 47 | 6.6 | 3.175 | 3.8×1 | 14.55 | 36.10 |
| 10 | 52 | 14.87 | 37.59 | |||||||||||||||
| 20 | 1.8×1 | 7.49 | 17.24 | |||||||||||||||
研磨滚珠丝杠与丝杠支座组件的推荐组合 (推荐丝杠固定座与推荐丝杠支撑座请在怡合达网站搜索查看）
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座 | 推荐丝杠支撑座 |
| LCS32 | 20 | 5 10 20 | 圆法兰 | LEB01-15 | LEB11-15 |
| 方形 | LEB41-15B | LEB31-15 |
研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）
| 型号 | 螺帽支架 | |||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCS32 |
20 |
5 |
LFF01 | 2005 2010 |
|
10 |
LFF02 | |||
|
20 |
LFF06 | |||
-
