        研磨滚珠丝杠 标准螺帽型 轴径32 导程5/10/32/64 精度C5

        条件筛选：

        轴径 32
        产地 国产
        螺帽形状 标准型
        加工工艺 研磨
        导程 5/10/32/64
        精度等级 C5
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          可选加工（可选）

          未生成型号，还有 5 项未选择

          重置

          代码

          产品选型

          丝杠轴径

          导程

          L

          300~2000
          /1

          F

          25~30
          /1

          P

          17~20
          /1

          技术图档

          3D预览

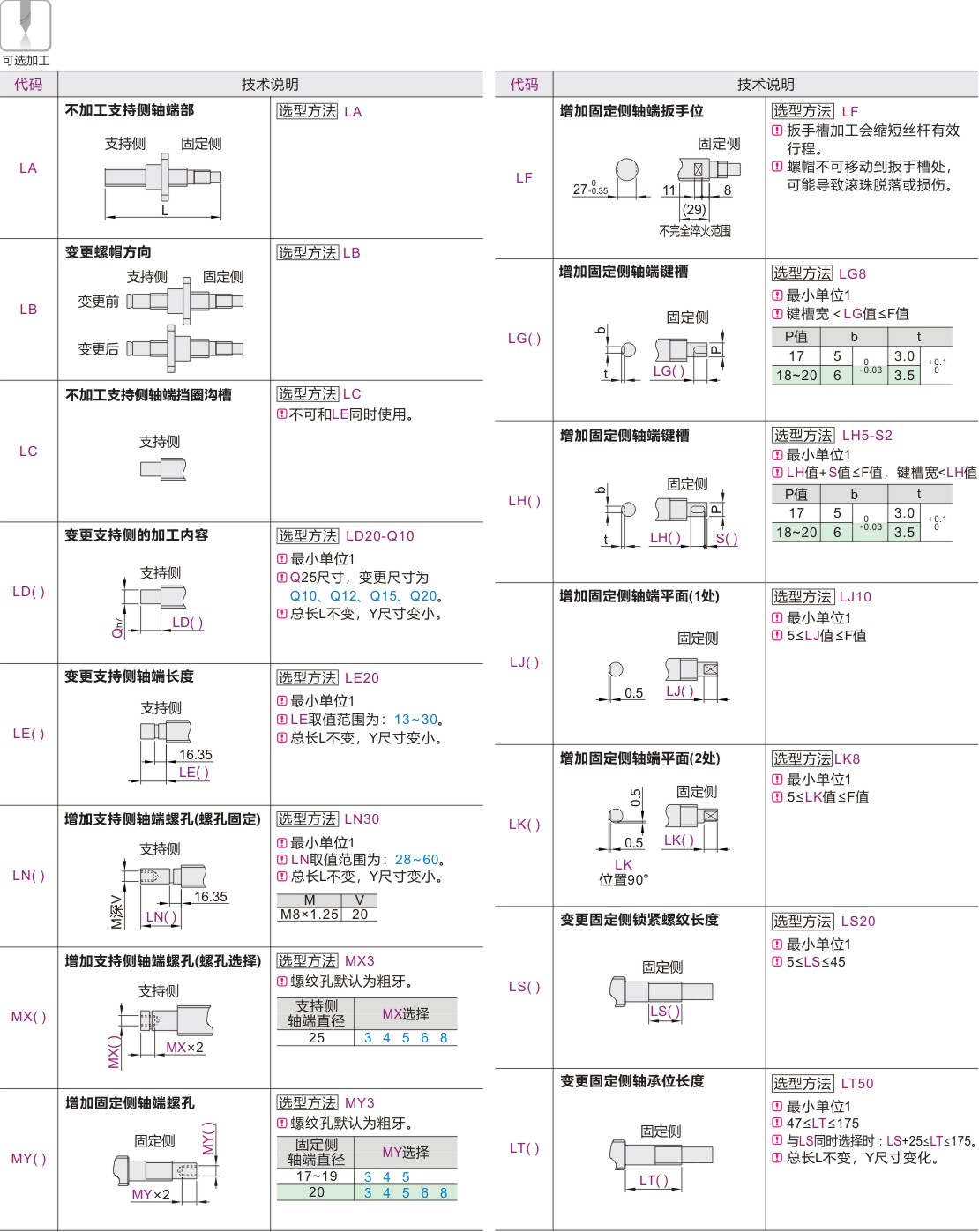

          可选加工参数

          产品问答

          材质图

          参数图

          材质图
          代码 类型 螺纹旋向 精度等级 材质 热处理 硬度
          丝杠 螺帽 丝杠 螺帽 丝杆 螺帽
          LCX01 标准螺帽型 右旋 C5 S55C SCM415H 高频 渗碳淬火 58~62HRC 58~62HRC



          怡合达不保证滚珠丝杠组装后的噪音值
          丝杠端部存在工艺孔。

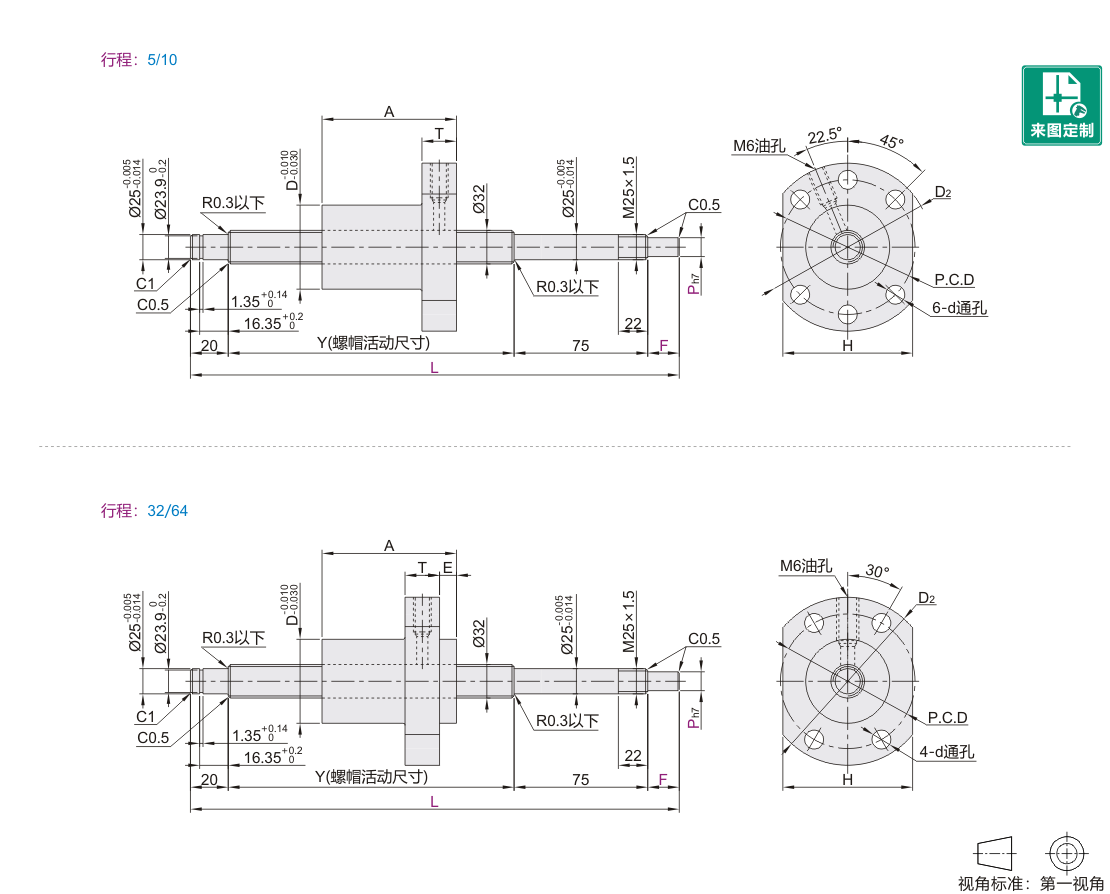

          参数图



           选型表

          型号 最小单位1 Y A D D2 E H T P.C.D d 滚珠
          直径          		 螺母
          环圈数          		 基本额定负载
          代码 丝杠轴径 导程 L F P C(动)kN Co(静)kN
          LCX01 32 5 300~2000 25~30 17~20 L-(95+F) 52 50 80 — 62 12 65 9 3.175 1×4 18.85 62.20
          10 85 6.35 47.12 119.72
          32 78 58 92 17 60 74 4.762 1.8×2 29.63 85.22
          64 71 0.8×2 13.47 35.02



          研磨滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座 推荐丝杠支撑座
          LCX01 32  5  10  32  64 圆法兰 LEB01-25 LEB11-25
          方形 LEB41-25 LEB31-25



          研磨滚珠丝杠与螺帽支架组合(螺帽支架请在怡合达网站搜索查看)

          型号 螺帽支架
          代码 丝杠轴径 导程 代码 规格
          LCX01 32  5  LFF01
          LFF02
          LFF06          		 3210
          10
          32  3232
          64
