        研磨滚珠丝杠 标准螺帽型 轴径40 导程5/10/40/80 精度C5

        条件筛选：

        轴径 40
        产地 国产
        螺帽形状 标准型
        加工工艺 研磨
        导程 5/10/40/80
        精度等级 C5
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          可选加工（可选）

          未生成型号，还有 5 项未选择

          重置

          代码

          产品选型

          丝杠轴径

          导程

          L

          400~2500
          /1

          F

          30~38
          /1

          P

          20~28
          /1

          技术图档

          3D预览

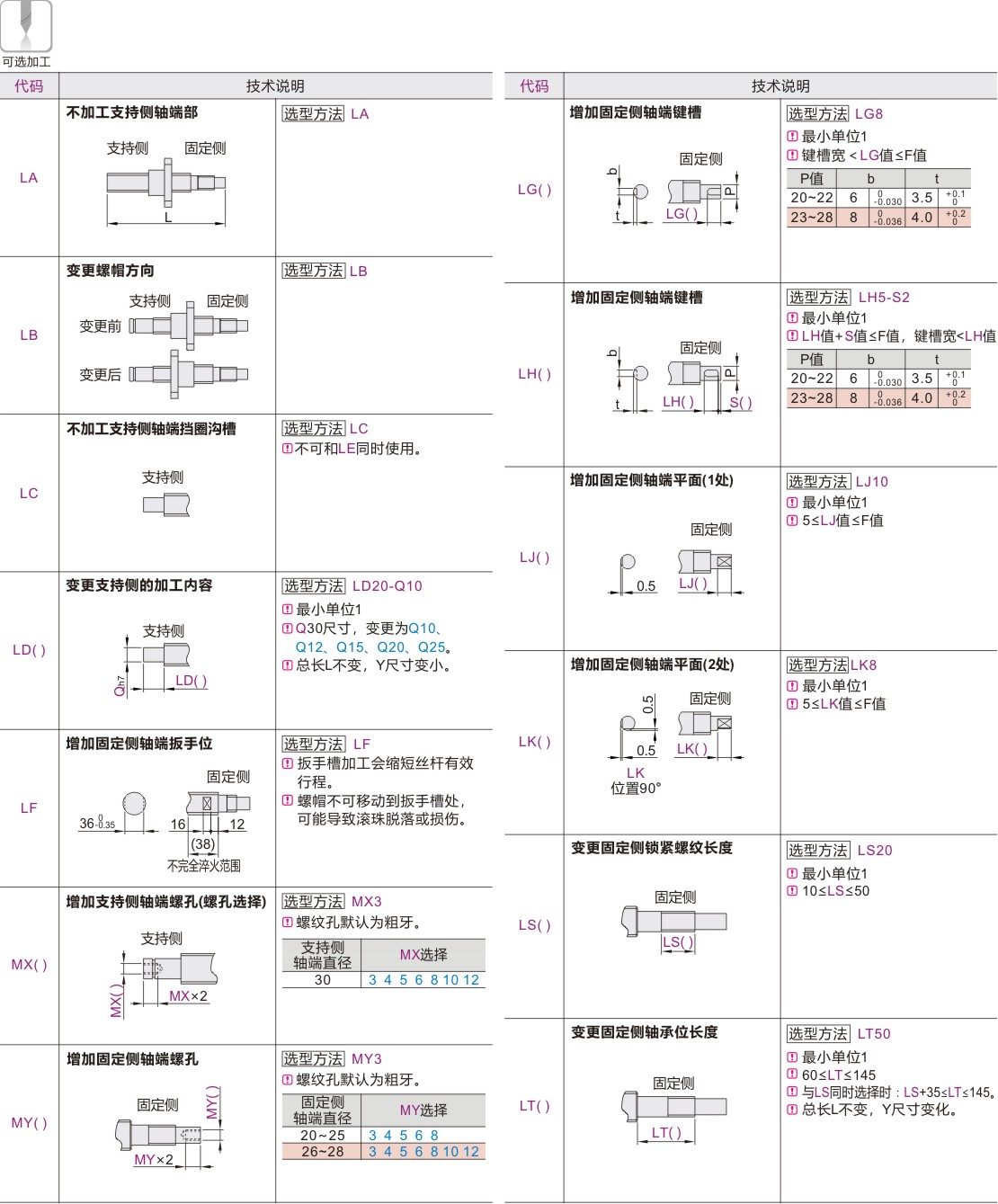

          可选加工参数

          产品问答

          材质图

          参数图

          材质图
          代码 类型 螺纹旋向 精度等级 材质 热处理 硬度
          丝杠 螺帽 丝杠 螺帽 丝杆 螺帽
          LCX11 标准螺帽型 右旋 C5 S55C SCM415H 高频 渗碳淬火 58~62HRC 58~62HRC



          怡合达不保证滚珠丝杠组装后的噪音值。
          丝杠端部存在工艺孔。

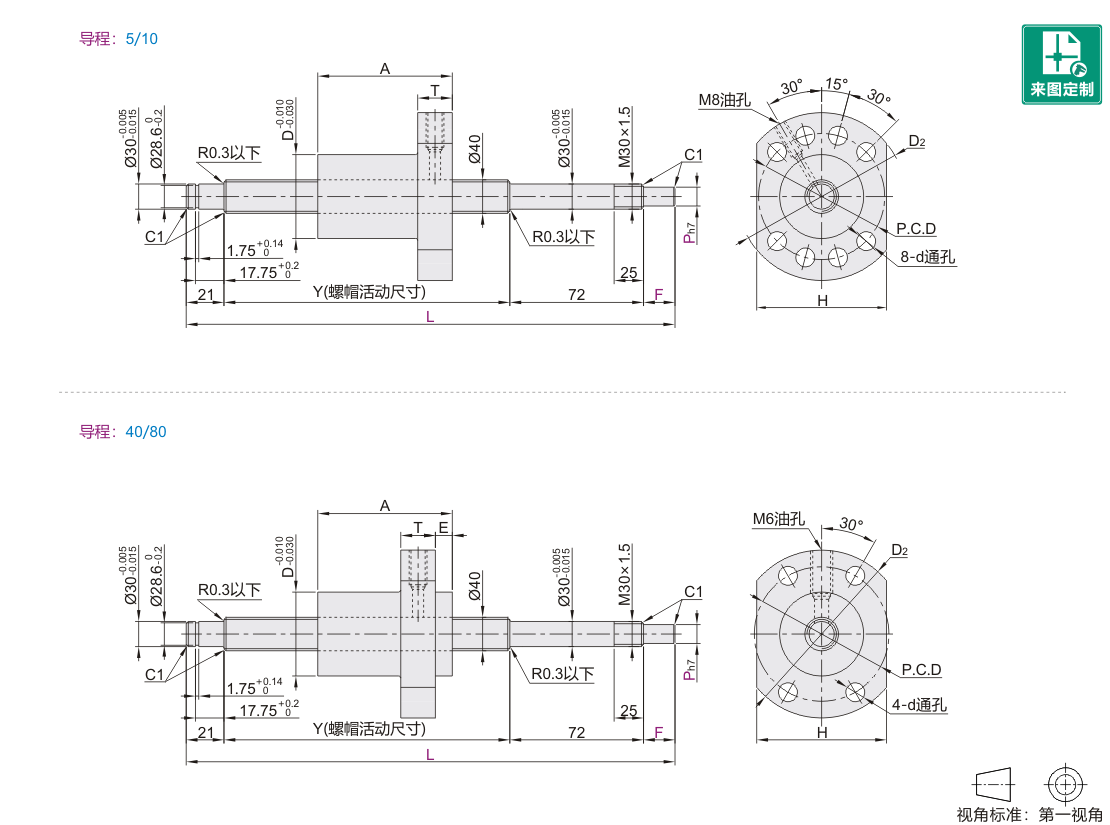

          参数图



          选型表

          型号 最小单位1 Y
          		 A D
          		 D2
          		 E H T P.C.D
          		 d
          		 滚珠
          直径
          		 螺母
          环圈数
          		 基本额定负载
          代码 丝杠轴径 导程 L F P C(动)kN Co(静)kN
          LCX11 40 5 400~2500 30~38 20~28 L-(93+F) 55 63 93 — 70 14 78 9 3.175 1×4 20.69 78.34
          10 88 6.35 52.95 152.00
          40 99 73 114 19.5 75 15 93 11 1.8×2 47.38 137.90
          80 90 0.8×2 22.29 62.64



          研磨滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座 推荐丝杠支撑座
          LCX11 40 5  10  40  80 圆法兰 LEB01-30 LEB11-30
          方形 LEB61-30 LEB71-30
