        研磨滚珠丝杠 标准螺帽型 轴径50 导程10/20/50/100 精度C5

        条件筛选：

        轴径 50
        产地 国产
        螺帽形状 标准型
        加工工艺 研磨
        导程 10/20/50/100
        精度等级 C5
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          可选加工（可选）

          未生成型号，还有 5 项未选择

          重置

          代码

          产品选型

          丝杠轴径

          导程

          L

          300~3000
          /1

          F

          50~100
          /1

          P

          25~35
          /1

          技术图档

          3D预览

          可选加工参数

          产品问答

          材质图

          参数图

          材质图
          代码 类型 螺纹
          旋向          		 精度
          等级          		 材质 热处理 硬度
          丝杠 螺帽 丝杠 螺帽 丝杆 螺帽
          LCX21 标准螺帽型 右旋 C5 S55C SCM415H 高频 渗碳淬火 58~62HRC 58~62HRC



          怡合达不保证滚珠丝杠组装后的噪音值。

          丝杠端部存在工艺孔。

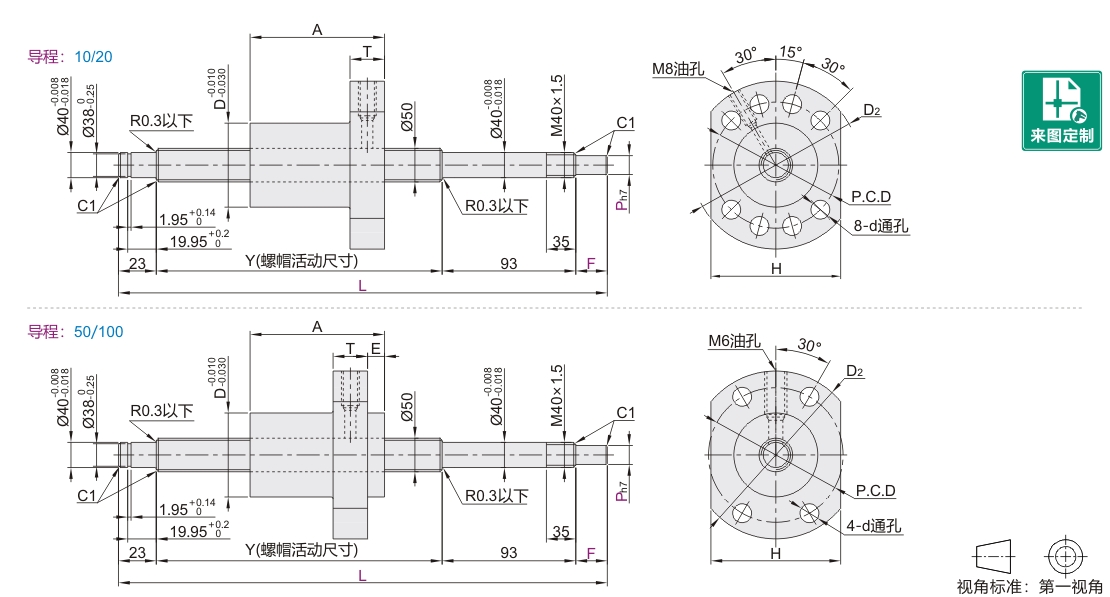

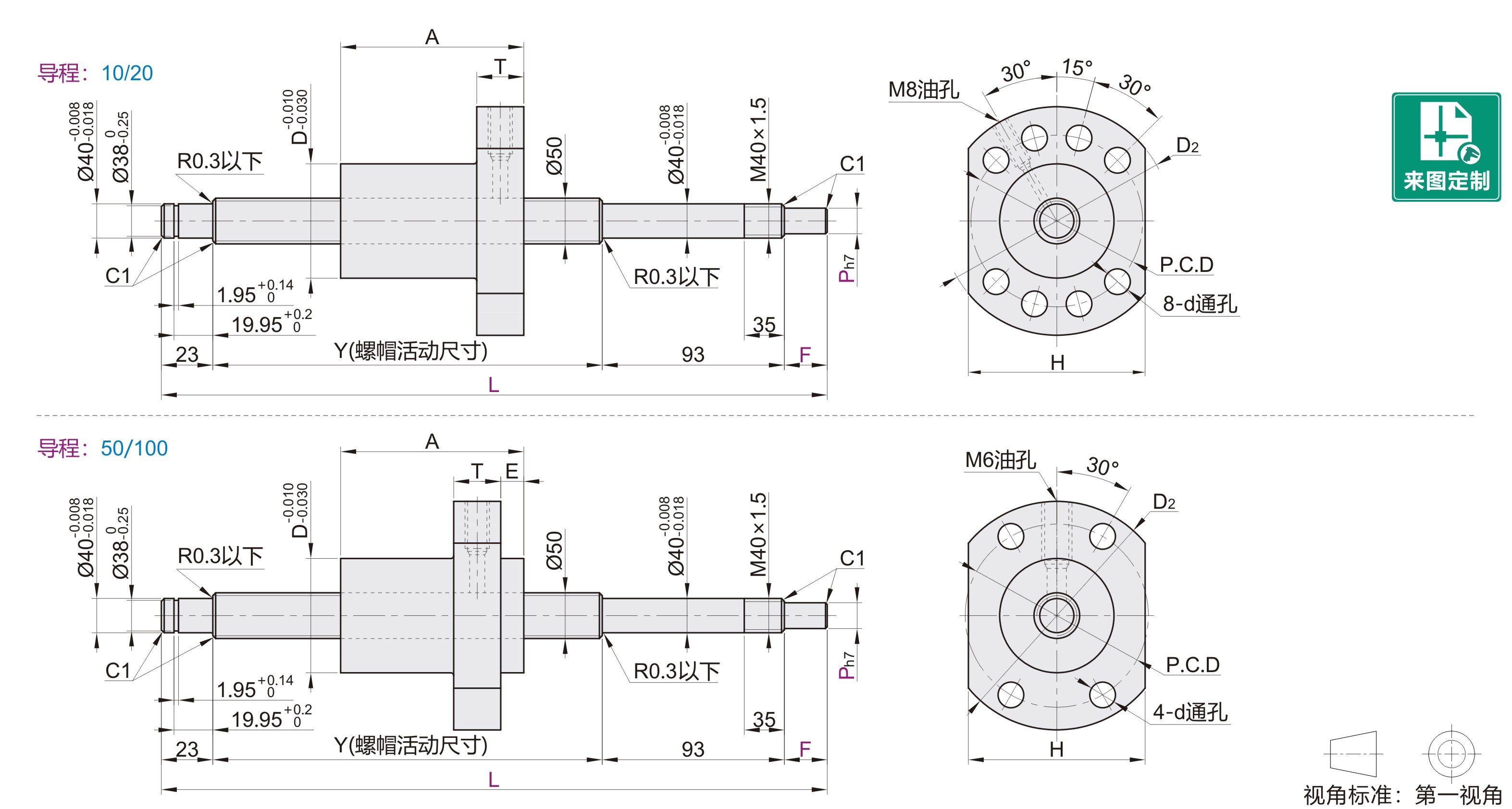

          参数图



          选型表

          型号
          		 最小单位1
          		          Y
          		 A
          		 D
          		 D2
          		 E
          		 H
          		 T
          		 P.C.D
          		 d
          		 滚珠
          直径
          		 螺母
          环圈数
          		 基本额定负载
          代码 丝杠轴径 导程 L F P C(动)kN Co(静)kN
          LCX21 50 10 300~3000 50~100 25~35 L-(116+F) 88 75 110 — 85 16 93 11 6.35 1×4 58.88 192.35
          20 138 7.144 70.04 221.51
          50 117 90 135 21.5 92 20 112 14 7.938 1.8×2 70.80 215.49
          100 111 0.8×2 33.32 97.87



          研磨滚珠丝杠与丝杠支座组件的推荐组合

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座(规格型号) 推荐丝杠支撑座(规格型号)
          LCX21 50  10  20  50  100 方形 LEB61-40(详情请在怡合达网站搜索查看) LEB71-40(详情请在怡合达网站搜索查看)
