      查看大图

      图片仅供参考，请以已选的规格为准

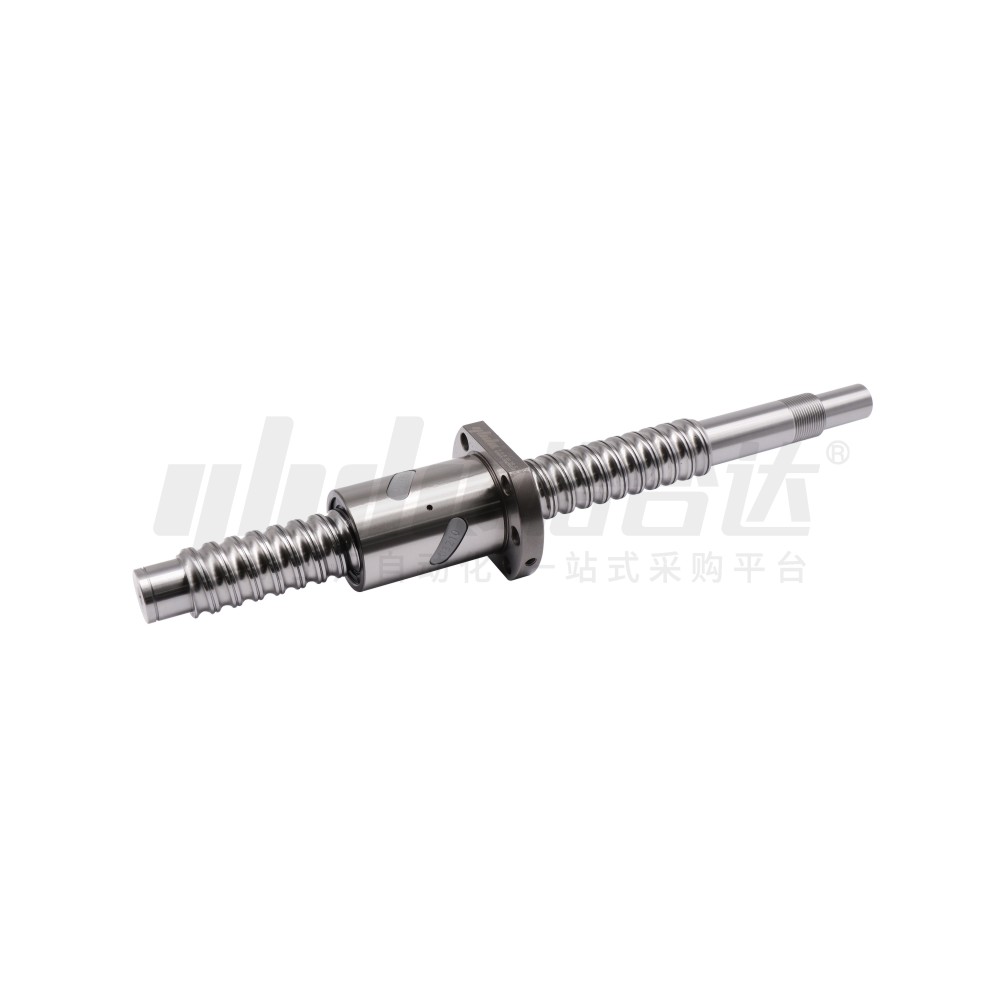

        研磨滚珠丝杠 标准螺帽型 轴径32•导程10/10A

        条件筛选：

        轴径 32
        产地 台湾
        螺帽形状 标准型
        加工工艺 研磨
        精度等级 C5
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          可选加工（可选）

          未生成型号，还有 5 项未选择

          重置

          代码

          产品选型

          丝杠轴径

          导程

          L

          300~2000
          /1

          F

          25~30
          /1

          P

          17~20
          /1

          技术图档

          3D预览

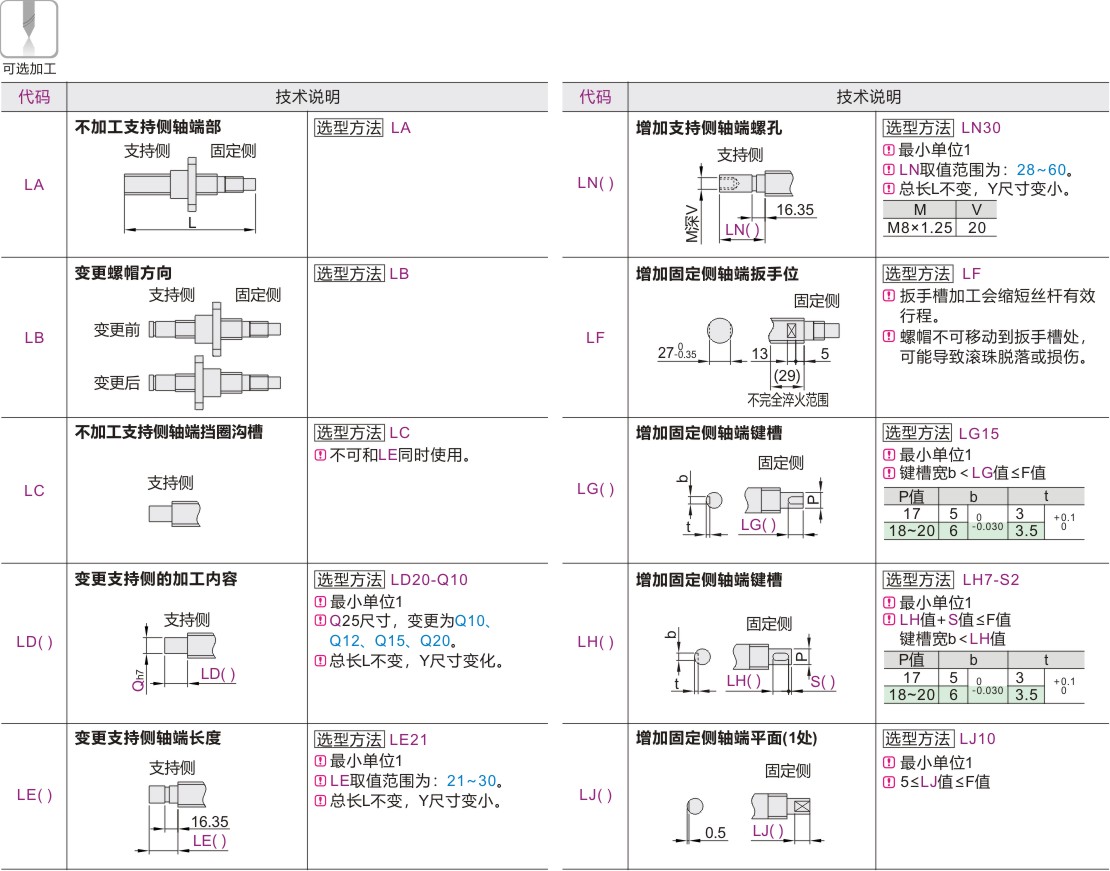

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 精度
          等级          		 材质 热处理 硬度
          丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
          LCY31 标准螺帽型 C5 S55C SCM415H 高频淬火 渗碳淬火 58～62HRC


          怡合达不保证滚珠丝杠组装后的噪音值。
          丝杠端部存在工艺孔。

          P 公差
          17~18 0
          -0.018
          19~20 0
          -0.021

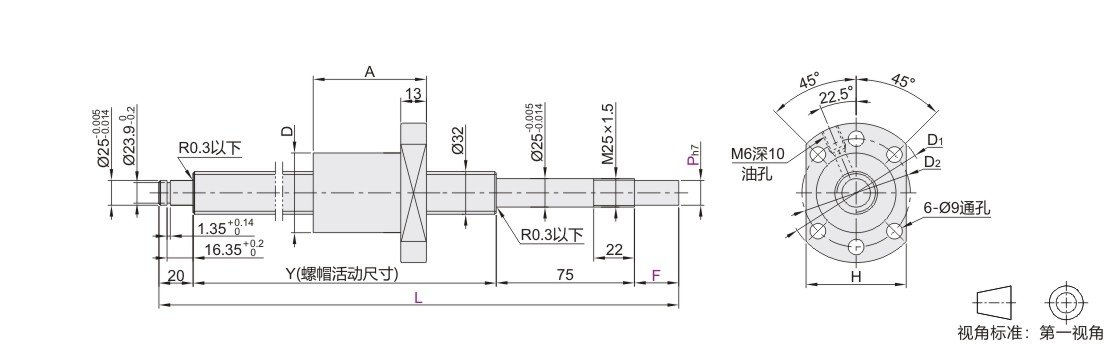

          参数图
          型号 最小单位1 Y A D H D1 D2 滚珠
          直径          		 螺母
          环圈数          		 螺纹
          旋向          		 基本额定负载(KN)
          代码 丝杠轴径 导程 L F P C(动) Co(静)
          LCY31 32 10 300~2000 25~30 17~20 L-(95+F) 80 50 -0.009
          -0.025          		 62 80 65 6.35 4 右旋 46.26 114.37
          10A 78 57 -0.010
          -0.029          		 69 87 72 5 56.06 142
