外转子DD马达 电机外径Ø224
条件筛选：
类型 外转子
电机外径 Ø224
种类筛选 DD马达
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
电机外径 |
| ZJC05 | 外转子DD马达 | Ø224 |
特点
产品系列丰富，峰值转矩9~500N.m可选，电机应用广泛，内置光栅编码器反馈； 重复精度高，低轴向、径向跳动，满足高精度客户要求，直接连接负载，高响应，基本实现免维护。

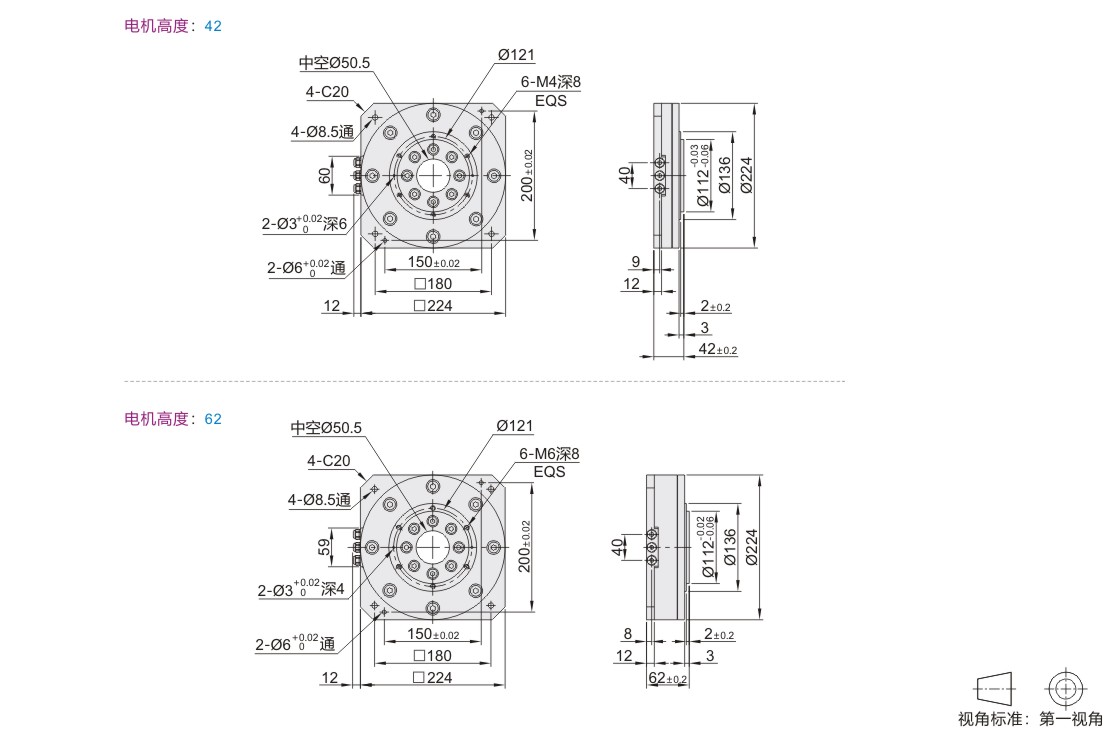

参数图
选型表
| 型号 |
出线位置 |
驱动器选配 |
|
| 代码 | 电机高度 | ||
| ZJC05 |
42 | B1(侧边出线) |
无指定(不配驱动器) S(高创脉冲型驱动器) SE(高创总线型驱动器) |
| 62 | |||
DD马达标配4米动力线和编码器线缆 ， 若有其它长度需求请与我司联系。
性能参数表
| 型号 | ZJC05-42 | ZJC05-62 | ||||||||||||||||||||||||||||||||||||||||||
| 连续转矩(N. m) | 14.1 | 35 | ||||||||||||||||||||||||||||||||||||||||||
| 连续电流(A rms) | 2.2 | 2.2 | ||||||||||||||||||||||||||||||||||||||||||
| 最大转矩(N. m) | 42.2 | 105 | ||||||||||||||||||||||||||||||||||||||||||
| 最大电流(A rms) | 6.6 | 6.6 | ||||||||||||||||||||||||||||||||||||||||||
| 转矩常数(Nm/A rms) | 6.4 | 15.7 | ||||||||||||||||||||||||||||||||||||||||||
| 电阻(Ω(25℃)) | 9.1 | 13.8 | ||||||||||||||||||||||||||||||||||||||||||
| 电感(mH(25℃)) | 17.1 | 40 | ||||||||||||||||||||||||||||||||||||||||||
| 极数 | 40 | 40 | ||||||||||||||||||||||||||||||||||||||||||
| 反电势常数(Vrms/rad/s) | 5.2 | 12.8 | ||||||||||||||||||||||||||||||||||||||||||
| 最大额定功耗(W(25℃)) | 84.1 | 127.5 | ||||||||||||||||||||||||||||||||||||||||||
| 电机常数(Nm/√W) | 2.6 | 5.6 | ||||||||||||||||||||||||||||||||||||||||||
| 转动惯量(Kg. m² ) | 0.012 | 0.03 | ||||||||||||||||||||||||||||||||||||||||||
| 电机重量(kg) | 5.5 | 9.2 | ||||||||||||||||||||||||||||||||||||||||||
| 最高转速(rpm) | 380 | 200 | ||||||||||||||||||||||||||||||||||||||||||
| 定位精度(Arc sec) | ±20 | ±20 | ||||||||||||||||||||||||||||||||||||||||||
| 重复精度(Arc sec) | ±1.5 | ±1.5 | ||||||||||||||||||||||||||||||||||||||||||
| 分辨率(sin/cos) | 11740 | 16384 | ||||||||||||||||||||||||||||||||||||||||||
| 最大轴向载荷(N) | 8000 | 10000 | ||||||||||||||||||||||||||||||||||||||||||
| 最大径向载荷(N. m) | 80 | 100 | ||||||||||||||||||||||||||||||||||||||||||
| 轴向偏摆(mm) | 0.005 | 0.005 | ||||||||||||||||||||||||||||||||||||||||||
| 径向偏摆(mm) | 0.005 | 0.005 |
-
