        内转子DD马达 电机外径Ø180

        条件筛选：

        类型 内转子
        电机外径 Ø180
        种类筛选 DD马达

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 电机外径
            ZJC15 内转子DD马达 Ø180



            特点
            ● 产品系列丰富，峰值转矩9~500N.m可选，电机应用广泛，内置光栅编码器反馈；
            ● 重复精度高，低轴向、径向跳动，满足高精度客户要求，直接连接负载，高响应，基本实现免维护。

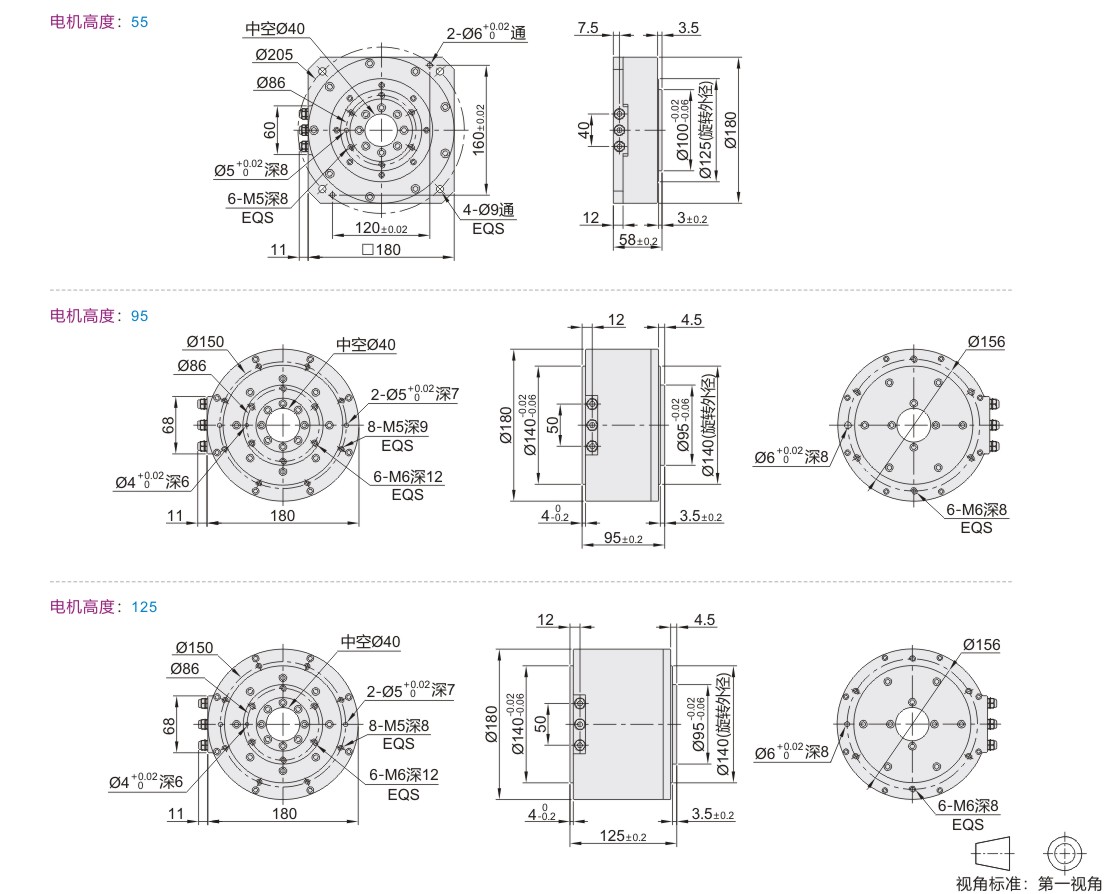

            参数图



            选型表

            型号
            		 出线位置
            		 驱动器选配
            代码 电机高度
            ZJC15
            		 55 B1(侧边出线)
            		            无指定(不配驱动器)
                       S(高创脉冲型驱动器)
                       SE(高创总线型驱动器)
            95
            125



            DD马达标配4米动力线和编码器线缆，若有其它长度需求请与我司联系。



            性能参数表

            型号 ZJC15-55 ZJC15-95 ZJC15-125
            连续转矩(N.m) 14 25.2 40.1
            连续电流(A rms) 4.5 4.5 4.5
            最大转矩(N.m) 42 76 120
            最大电流(A rms) 13.5 13.5 13.5
            转矩常数(Nm/A rms) 3.1 5.6 8.9
            电阻(Ω(25℃)) 2.4 6.5 8
            电感(mH(25℃)) 7.6 10.2 15.8
            极数 32 32 32
            反电势常数(Vrms/rad/s) 2.5 4.6 7.3
            最大额定功耗(W(25℃)) 92.8 251.3 309.3
            电机常数(Nm/√W) 1.4 1.6 2.3
            转动惯量(Kg.m²) 0.004 0.0067 0.01
            电机重量(kg) 5.4 9.1 13
            最高转速(rpm) 250 300 250
            定位精度(Arc sec) ±20 ±20 ±20
            重复精度(Arc sec) ±1.5 ±1.5 ±1.5
            分辨率(sin/cos) 11740 11740 11740
            最大轴向载荷(N) 2500 4000 2500
            最大径向载荷(N.m) 20 40 20
            轴向偏摆(mm) 0.005 0.005 0.005
            径向偏摆(mm) 0.005 0.005 0.005
