内转子DD马达 电机外径Ø220
条件筛选：
类型 内转子
电机外径 Ø220
种类筛选 DD马达
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
电机外径 |
| ZJC16 | 内转子DD马达 | Ø220 |
特点
● 产品系列丰富，峰值转矩9~500N.m可选，电机应用广泛，内置光栅编码器反馈；
● 重复精度高，低轴向、径向跳动，满足高精度客户要求，直接连接负载，高响应，基本实现免维护。

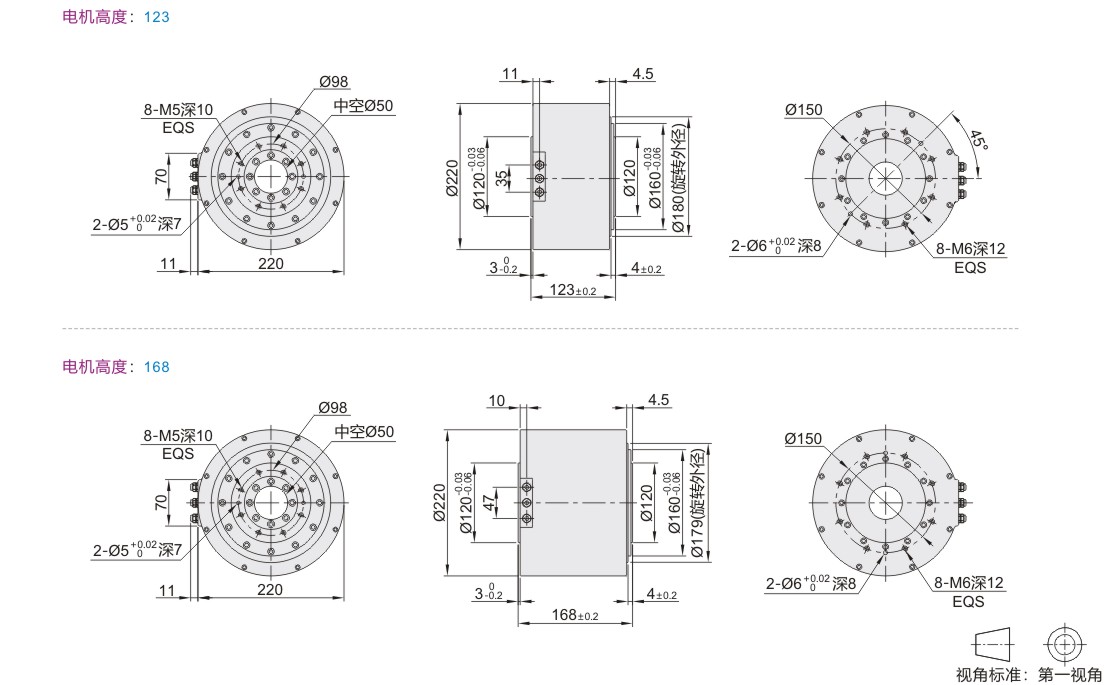

参数图
选型表
| 型号 |
出线位置 |
驱动器选配 |
|
| 代码 | 电机高度 | ||
| ZJC16 | 123 | B1(侧边出线) | 无指定(不配驱动器) S(高创脉冲型驱动器) SE(高创总线型驱动器) |
| 168 | |||
DD马达标配4米动力线和编码器线缆，若有其它长度需求请与我司联系。
性能参数表
| 型号 | ZJC16-123 | ZJC16-168 | |||||||||||||||||||||||||||||||||||||||||
| 连续转矩(N. m) | 50.6 | 86.6 | |||||||||||||||||||||||||||||||||||||||||
| 连续电流(A rms) | 5.5 | 5.7 | |||||||||||||||||||||||||||||||||||||||||
| 最大转矩(N. m) | 152 | 266 | |||||||||||||||||||||||||||||||||||||||||
| 最大电流(A rms) | 16.5 | 17.5 | |||||||||||||||||||||||||||||||||||||||||
| 转矩常数(Nm/A rms) | 9.2 | 15.2 | |||||||||||||||||||||||||||||||||||||||||
| 电阻(Ω(25℃)) | 3.2 | 4.2 | |||||||||||||||||||||||||||||||||||||||||
| 电感(mH(25℃)) | 8.5 | 11.6 | |||||||||||||||||||||||||||||||||||||||||
| 极数 | 40 | 40 | |||||||||||||||||||||||||||||||||||||||||
| 反电势常数(Vrms/rad/s) | 8.3 | 12.4 | |||||||||||||||||||||||||||||||||||||||||
| 最大额定功耗(W(25℃)) | 184.8 | 260.6 | |||||||||||||||||||||||||||||||||||||||||
| 电机常数(Nm/√W) | 3.7 | 5.4 | |||||||||||||||||||||||||||||||||||||||||
| 转动惯量(Kg. m²) | 0.034 | 0.036 | |||||||||||||||||||||||||||||||||||||||||
| 电机重量(kg) | 20 | 24.7 | |||||||||||||||||||||||||||||||||||||||||
| 最高转速(rpm) | 200 | 150 | |||||||||||||||||||||||||||||||||||||||||
| 定位精度(Arc sec) | ±20 | ±20 | |||||||||||||||||||||||||||||||||||||||||
| 重复精度(Arc sec) | ±1.5 | ±1.5 | |||||||||||||||||||||||||||||||||||||||||
| 分辨率(sin/cos) | 11740 | 11740 | |||||||||||||||||||||||||||||||||||||||||
| 最大轴向载荷(N) | 8000 | 8000 | |||||||||||||||||||||||||||||||||||||||||
| 最大径向载荷(N. m) | 80 | 80 | |||||||||||||||||||||||||||||||||||||||||
| 轴向偏摆(mm) | 0.005 | 0.005 | |||||||||||||||||||||||||||||||||||||||||
| 径向偏摆(mm) | 0.005 | 0.005 | |||||||||||||||||||||||||||||||||||||||||
-
