医疗微型滚珠衬套导向组件 标准型 主体SUS440C材质 保持器铜
条件筛选：
产品类型 标准型
精度 5μm
保持架材质 C3604
种类筛选 滚珠衬套导向组件
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
衬套类型
产品选型
D
L
40~150
/1
E
G
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
使用衬套 |
使用导向轴 |
材质 |
硬度 |
使用零件代码 |
|||
| 衬套/导向轴/滚珠 | 滚珠保持器 | 衬套/导向轴/滚珠 | 导向轴 | 衬套 | 滚珠滑套 | ||||
| Y-GAW02 | 标准型 | 无肩型 | 直杆型 | SUS440C | C3604 | 56HRC~ | Y-GAF02 | Y-GAM02 | Y-GCQ02 |
| Y-GAW12 | 一端内螺纹管型 | Y-GAJ12 | |||||||
| Y-GAW22 | 两端内螺纹型 | Y-GAF22 | |||||||
| Y-GAD02 | 带肩型 | 直杆型 | Y-GAF02 | Y-GAM12 | |||||
| Y-GAD12 | 一端内螺纹管型 | Y-GAJ12 | |||||||
| Y-GAD22 | 两端内螺纹型 | Y-GAF22 | |||||||

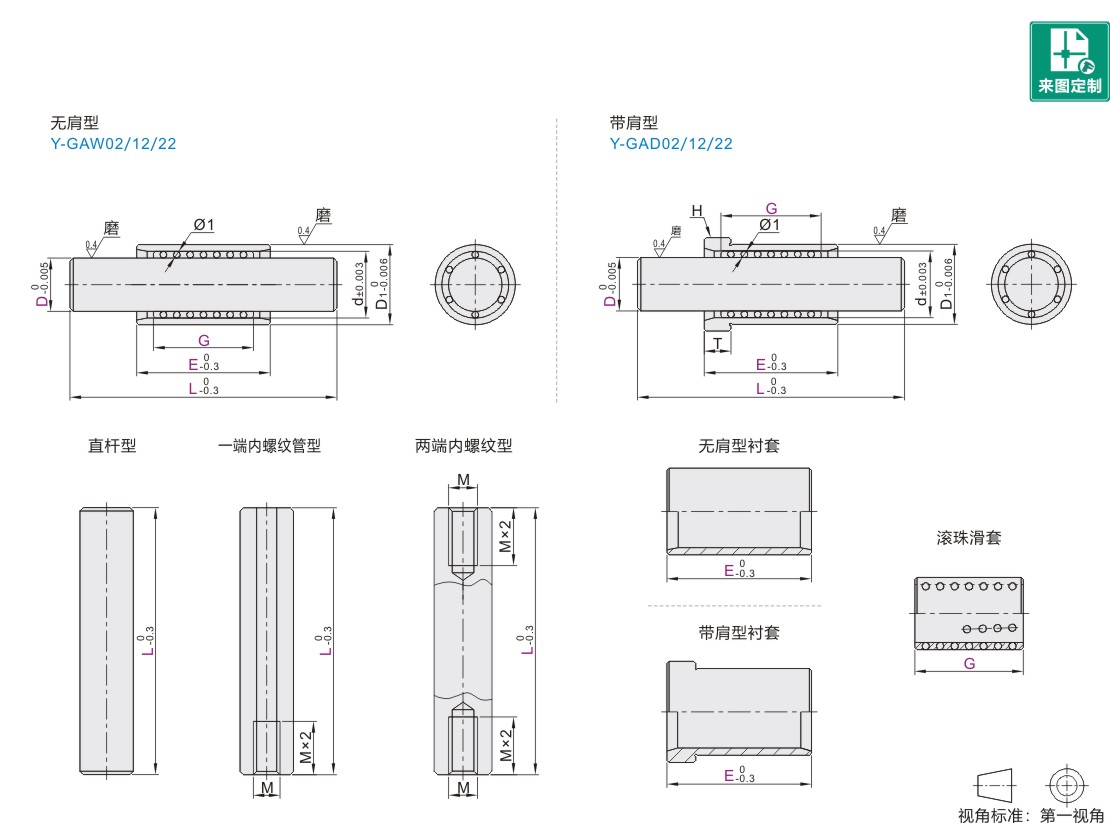

参数图
无肩型
| 型号 |
L |
E 衬套长度 |
G 滚珠滑套长度 |
D1 |
d |
M |
||
| 代码 | D | 直杆型/一端内螺纹管型 (最小单位1) |
两端内螺纹型 (最小单位10) |
|||||
| Y-GAW02 Y-GAW12 Y-GAW22 |
3 | 40~70 | — | 10 20 30 | 10 15 20 | 7 | 5 | — |
| 4 | 8 | 6 | ||||||
| 5 | 40~90 | 40~90 | 10 | 7 | M3 | |||
| 6 | 20 30 40 | 15 20 30 | 11 | 8 | ||||
| 8 | 40~150 | 40~100 | 12 | 10 | M4 | |||
| 10 | 30 40 50 | 20 30 40 | 16 | 12 | M5 | |||
| 12 | 18 | 14 | M6 | |||||
滚珠保持器的移动距离仅以衬套或导向轴行程长度的1/2进行同向滚动移动。
带肩型
| 型号 |
L |
E 衬套长度 |
G 滚珠滑套长度 |
D1 |
T |
H |
d | M | ||
| 代码 | D | 直杆型/一端内螺纹管型 (最小单位1) |
两端内螺纹型 (最小单位10) |
|||||||
| Y-GAD02 Y-GAD12 Y-GAD22 |
3 | 40~70 | — | 10 20 30 | 10 15 20 | 7 | 2.5 | 9 | 5 | — |
| 4 | 8 | 3 | 10 | 6 | ||||||
| 5 | 40~90 | 40~90 | 10 | 12 | 7 | M3 | ||||
| 6 | 20 30 40 | 15 20 30 | 11 | 4 | 13 | 8 | ||||
| 8 | 40~150 | 40~100 | 12 | 14 | 10 | M4 | ||||
| 10 | 30 40 50 | 20 30 40 | 16 | 18 | 12 | M5 | ||||
| 12 | 18 | 20 | 14 | M6 | ||||||
滚珠保持器的移动距离仅以衬套或导向轴行程长度的1/2进行同向滚动移动。
-
