查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
产品类型
衬套类型
产品选型
规格
L
图片仅供参考，请以已选的规格为准
医疗微型滚珠衬套导向组件用衬套 SUS440C材质
条件筛选：
精度 6μm
零件名称 衬套
种类筛选 滚珠衬套导向件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 硬度 | |
| Y-GAM02 | 标准型 | 无肩型 | SUS440C | 56HRC~ |
| Y-GAM12 | 带肩型 | |||
| Y-GAM04 | 紧凑型 | 无肩型 | ||
| Y-GAM14 | 带肩型 | |||
| Y-GAM42 | 法兰型 | 带安装孔型 | ||

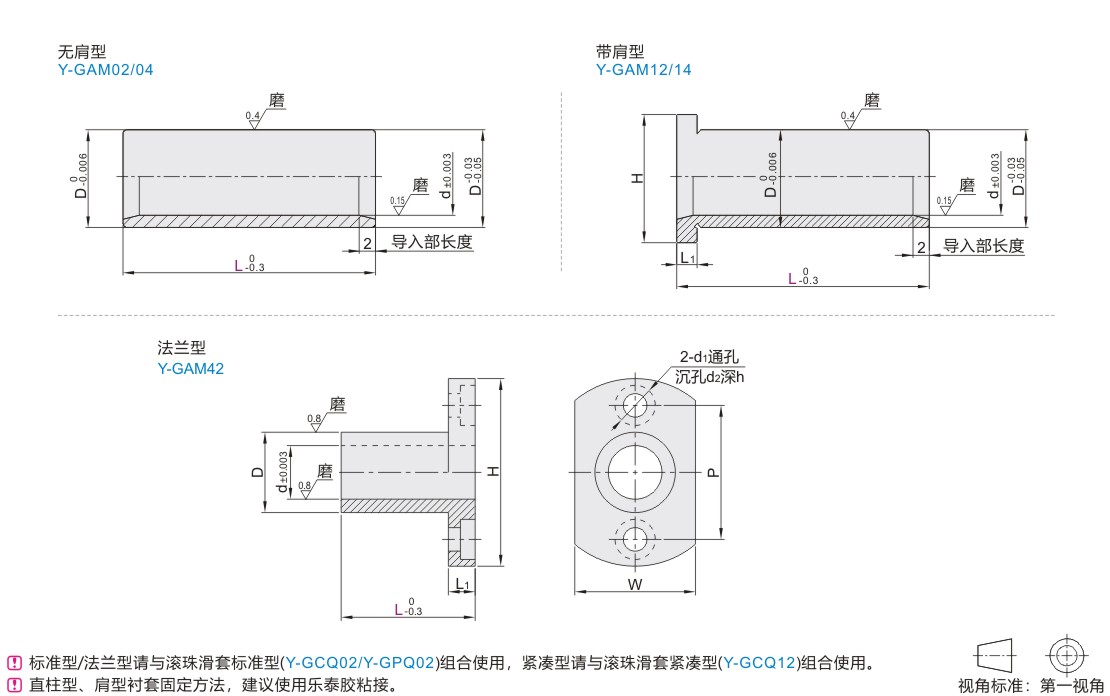

参数图
标准型
| 型号 |
L |
D |
d |
仅Y-GAM12 |
||
| 代码 | 规格 | L1 | H | |||
| 无肩型 Y-GAM02 带肩型 Y-GAM12 |
3 | 10 20 30 | 7 | 5 | 2.5 | 9 |
| 4 | 8 | 6 | 3 | 10 | ||
| 5 | 10 | 7 | 12 | |||
| 6 | 20 30 40 | 11 | 8 | 4 | 13 | |
| 8 | 12 | 10 | 14 | |||
| 10 | 30 40 50 | 16 | 12 | 18 | ||
| 12 | 18 | 14 | 20 | |||
紧凑型
| 型号 |
L |
D |
d |
仅Y-GAM14 |
|||
| 代码 | 规格 | L1 | H | ||||
| 无肩型 Y-GAM04 带肩型 Y-GAM14 |
2 | 10 15 20 | 5 | 0 -0.006 |
3.2 | 2.5 | 7 |
| 3 | 10 20 30 | 6 | 4.2 | 8 | |||
| 4 | 7 | 5.2 | 3 | 9 | |||
| 5 | 8 | 6.2 | 10 | ||||
| 6 | 20 30 40 | 9 | 0 -0.011 |
7.2 | 4 | 11 | |
| 8 | 11 | 9.2 | 13 | ||||
| 10 | 30 40 50 | 14 | 12.0 | 16 | |||
| 12 | 16 | 14.0 | 18 | ||||
法兰型
| 型号 |
L | D |
d |
H |
W |
P |
L1 |
d1 |
d2 |
h |
||
| 代码 | 规格 | |||||||||||
| Y-GAM42 | 5 | 20 | 10 | 0 -0.006 |
7 | 25 | 16 | 17 | 4 | 3.5 | 6 | 2.2 |
| 30 | ||||||||||||
| 6 | 20 | 12 | 0 -0.011 |
8 | 28 | 18 | 20 | |||||
| 30 | ||||||||||||
| 40 | ||||||||||||
| 8 | 20 | 14 | 10 | 29 | 20 | 21 | ||||||
| 30 | ||||||||||||
| 40 | ||||||||||||
| 10 | 30 | 16 | 12 | 34 | 22 | 25 | 5 | 4.5 | 7.5 | 3 | ||
| 40 | ||||||||||||
| 50 | ||||||||||||
| 12 | 30 | 19 | 14 | 40 | 25 | 29 | ||||||
| 40 | ||||||||||||
| 50 | ||||||||||||
-
