医疗微型滚珠衬套导向组件用滚珠滑套
条件筛选：
零件名称 滚珠滑套
种类筛选 滚珠衬套导向件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | |
| 滚珠 | 保持器 | 滚珠 | ||
| Y-GCQ02 | 标准型 | SUS440C | 铜 | 56HRC~ |
| Y-GPQ02 | 聚缩醛 | |||
| Y-GCQ12 | 紧凑型 | 铜 | ||

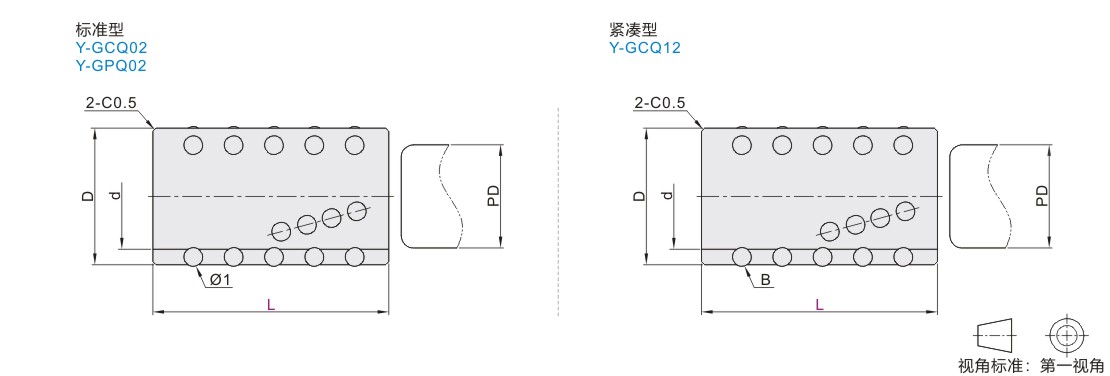

参数图
标准型
| 型号 |
L |
PD |
D |
d |
|
| 代码 | 规格 | ||||
| Y-GCQ02 Y-GPQ02 |
3* | 10 15 20 | 3 | 4.8 | 3.2 |
| 4* | 10 15 20 | 4 | 5.8 | 4.2 | |
| 5 | 10 15 20 | 5 | 6.8 | 5.2 | |
| 6 | 15 20 30 | 6 | 7.8 | 6.2 | |
| 8 | 15 20 30 | 8 | 9.8 | 8.2 | |
| 10 | 20 30 40 | 10 | 11.8 | 10.2 | |
| 12 | 20 30 40 | 12 | 13.8 | 12.2 | |
带*规格不适用Y-GPQ02。 请将本产品与标准型/法兰型衬套（Y-GAM02/12/42）组合使用。
紧凑型
| 型号 |
L |
PD |
D |
d |
B |
|
| 代码 | 规格 | |||||
| Y-GCQ12 | 2 | 10 15 20 | 2 | 3.1 | 2.1 | 0.6 |
| 3 | 10 15 20 | 3 | 4.1 | 3.1 | ||
| 4 | 10 15 20 | 4 | 5.1 | 4.1 | ||
| 5 | 10 15 20 | 5 | 6.1 | 5.1 | ||
| 6 | 15 20 30 | 6 | 7.1 | 6.1 | ||
| 8 | 15 20 30 | 8 | 9.1 | 8.1 | ||
| 10 | 20 30 40 | 10 | 11.8 | 10.2 | 1.0 | |
| 12 | 20 30 40 | 12 | 13.8 | 12.2 | ||
请将本产品与紧凑型衬套（Y-GAM04/14）组合使用。
-
