      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      PD

      F

      25~80
      /5
      查看大图

      图片仅供参考，请以已选的规格为准

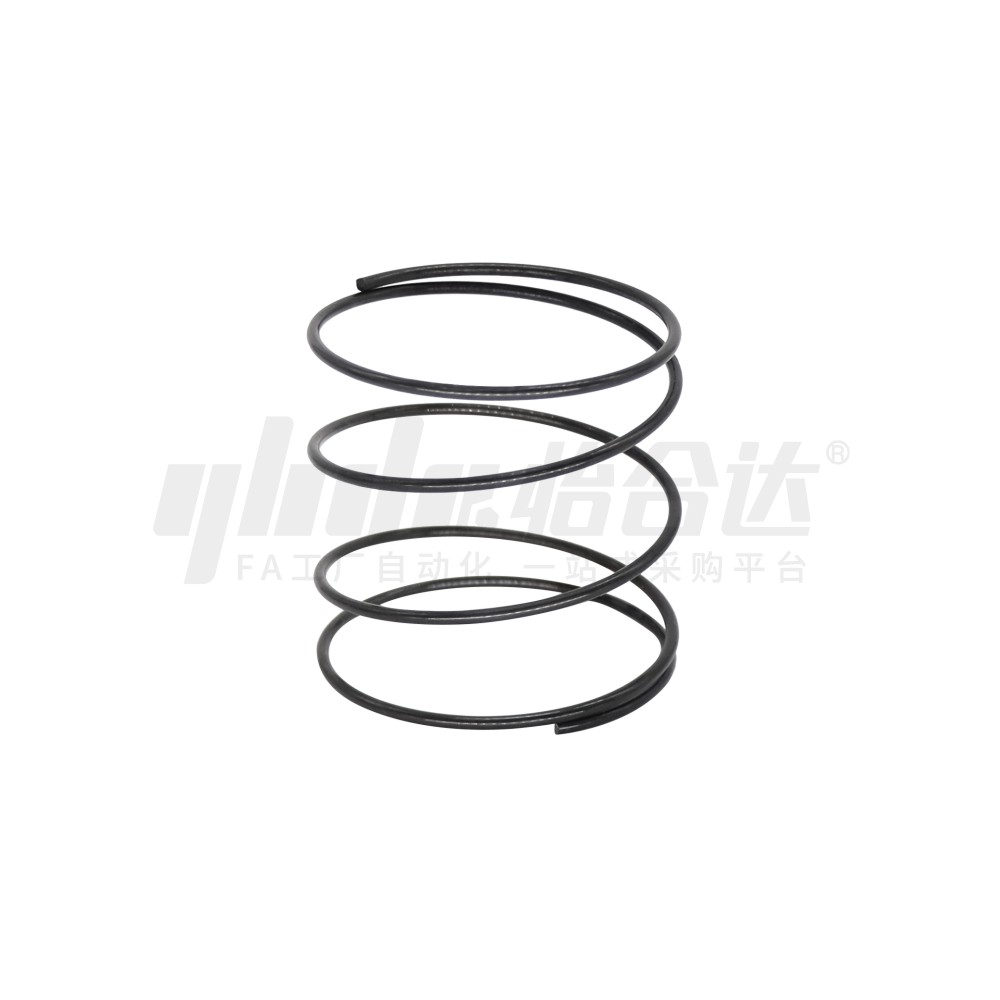

        下模架用钢球导套用弹簧

        条件筛选：

        类型 OFT11专用弹簧
        材质 SWP-B
        种类筛选 下模架用钢球导套用弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            OFQ25 OFT11专用弹簧 SWP-B

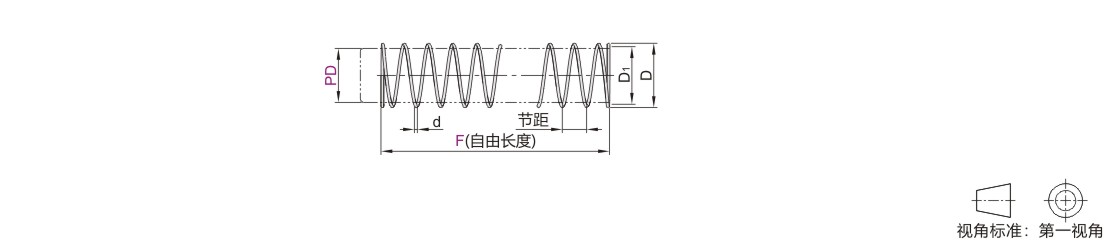

            参数图

            选型表

            型号 F
            最小单位5            		 d 节距 D D1
            代码 PD
            适用导柱直径
            OFQ25 20 25~40 0.9 12 25 23.2
            22 25~50 1 27 25
            25 25~60 1.1 13 30 27.8
            28 1.2 15 35 32.6
            32 35~70 1.5 39 36
            38 1.8 18 47 43.4
            45 45~80 2 20 54 50
            50 2.3 59 54.4
            60 2.6 69 63.8



            弹簧压紧长度表

            PD
            适用导柱直径            		 F
            25  30  35  40  45  50  55  60  65  70  75  80
            20  3.7  4  4.4  4.8  — — — — — — — —
            22  4.1  4.5  4.9  5.3  5.7  6.2
            25  4.3  4.7  5.2  5.6  5.9  6.4  6.8  7.3
            28  4.4  4.8  5.2  5.6  6  6.4  6.8  7.2
            32  — — 6.4  7  7.5  8  8.5  9.5  9.4  10
            38  7  7.6  8  8.6  9  9.5  10  10.6
            45  — — 8.6  9  9.6  10  10.6  11  11.6  12
            50  9.9  10.4  11  11.5  12.2  12.6  13.3  13.8
            60  11.2  11.7  12.5  13  13.8  14.3  15.1  15.6
