        模架用滑动导套

        条件筛选：

        有无油槽 有
        种类筛选 模架用滑动导套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 硬度(仅SUJ2部分)
        		 附件
        OFT21 LOCTITE粘接型 SUJ2 58HRC~ 润滑脂油嘴
        BLE11-6A
        OFT22 铜合金型 SUJ2+铜合金 45HRC~
        OFT23 自润滑型 SUJ2+MoS2镶嵌 58HRC~ —
        OFT24 铜合金自润滑型 SUJ2+铜合金+MoS2镶嵌 45HRC~

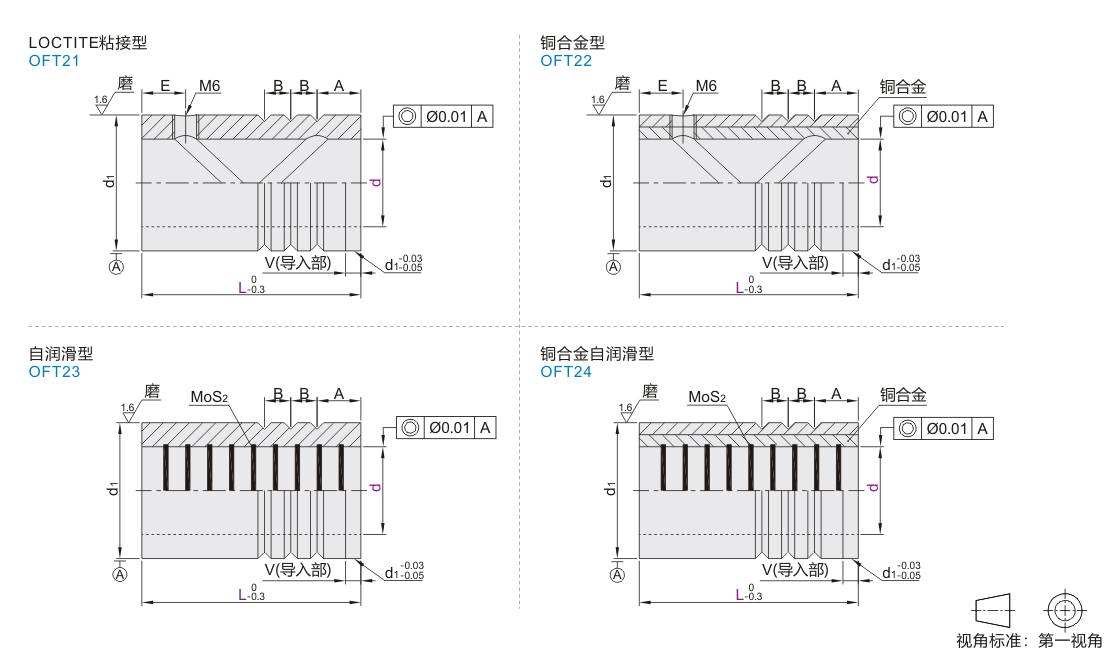

        参数图



        LOCTITE粘接型

        型号
        		 L
        代码 d
        OFT21
        		 20  50
        22  50  60
        25         60  80
        28         60  80
        32                 80   100
        38                  80   100
        45                         100   120
        50                          100   120
        60                          100   120



         自润滑型

        型号
        		 L
        代码 d
        OFT23
        		 20  50
        22  50  60
        25         60  80
        28         60  80
        32                 80   100
        38                 80   100   120
        45                80   100   120
        50                         100   120



        铜合金型/铜合金自润滑型

        型号
        		 L
        代码 d
        OFT22
        OFT24
        		 20  50
        22  50  60
        25         60  80
        28         60  80
        32                 80   100



        d d1 V A B E(仅OFT21/22)
        20  +0.027
        +0.022         		 31  0
        -0.007        		 4 10 6 10
        22  34
        25  37
        28  +0.032
        +0.027         		 42  5 12  7
        32  46  L =80时 ，E = 10
        L =100时，E = 15
        38  +0.037
        +0.032        		 54  0
        -0.008         		 6 15  10
        45  +0.040
        +0.035        		 62  15
        50  +0.045
        +0.040        		 70  0
        -0.010
        60  80
