同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      导座

      类型

      产品选型

      D

      L

      图片仅供参考，请以已选的规格为准

        滑动型独立导柱组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 硬度
            ①导柱 ②导座 ③导柱座 ①导柱
            OFH49 油润滑型
            		 无定位孔型 S45C FC250
            		 FC250
            		 55HRC~
            高频淬火
            OFH50 定位孔型
            OFH51 自润滑型 无定位孔型 FC250+
            特殊固体润滑剂(镶嵌)
            OFH52 定位孔型



            导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

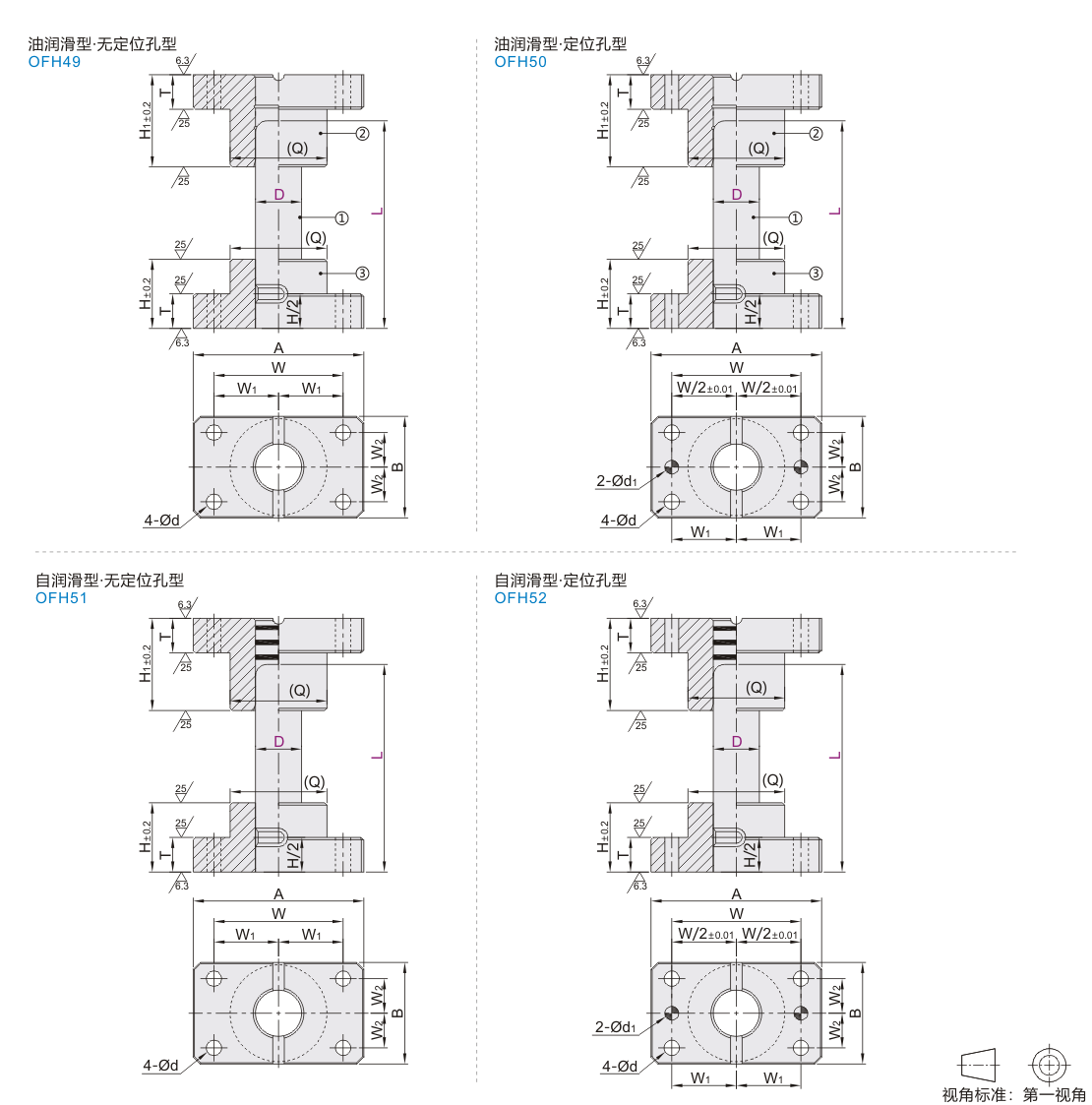

            参数图



            选型表

            型号
            		 L
            代码 D
            OFH49
            OFH50
            OFH51
            OFH52
            		 20  80 90  100  110  120  130  140  150  160
            25  80 90  100  110  120  130  140  150  160  170  180 200
            32        90  100  110  120  130  140  150  160  170  180 200 220 250
            38                         110  120  130  140  150  160  170  180 200 220 250 280 300
            50                                                                           160  170  180 200 220 250 280 300 350
            60                                                                                              180 200 220 250 280 300 350 400



            D A B     d H H1 T Q(参考) W W1 W2 d1H7 附件螺钉 附件定位销(仅定位孔型)
            20 74 44 6.6 30 40 15 42 56 28 15 6 +0.012
            0            		 TAC01 -M6-L30 BLV61 -m6-D6-L20
            25 84 48 9 45 20 46 66 33 8 +0.015
            0            		 TAC01 -M8-L35 BLV61 -m6-D8-L30
            32 100 58 11 40 50 56 76 38 18 TAC01 -M10-L40
            38 130 75 50 60 25 73 100 50 22 10 TAC01 -M10-L45 BLV61 -m6-D10-L40
            50 155 90 14 65 85 87 125 62.5 30 TAC01 -M12-L50
            60 190 120 18 75 100 30 117 150 75 40 13 +0.018
            0            		 TAC01 -M16-L60 BLV61 -m6-D13-L50
