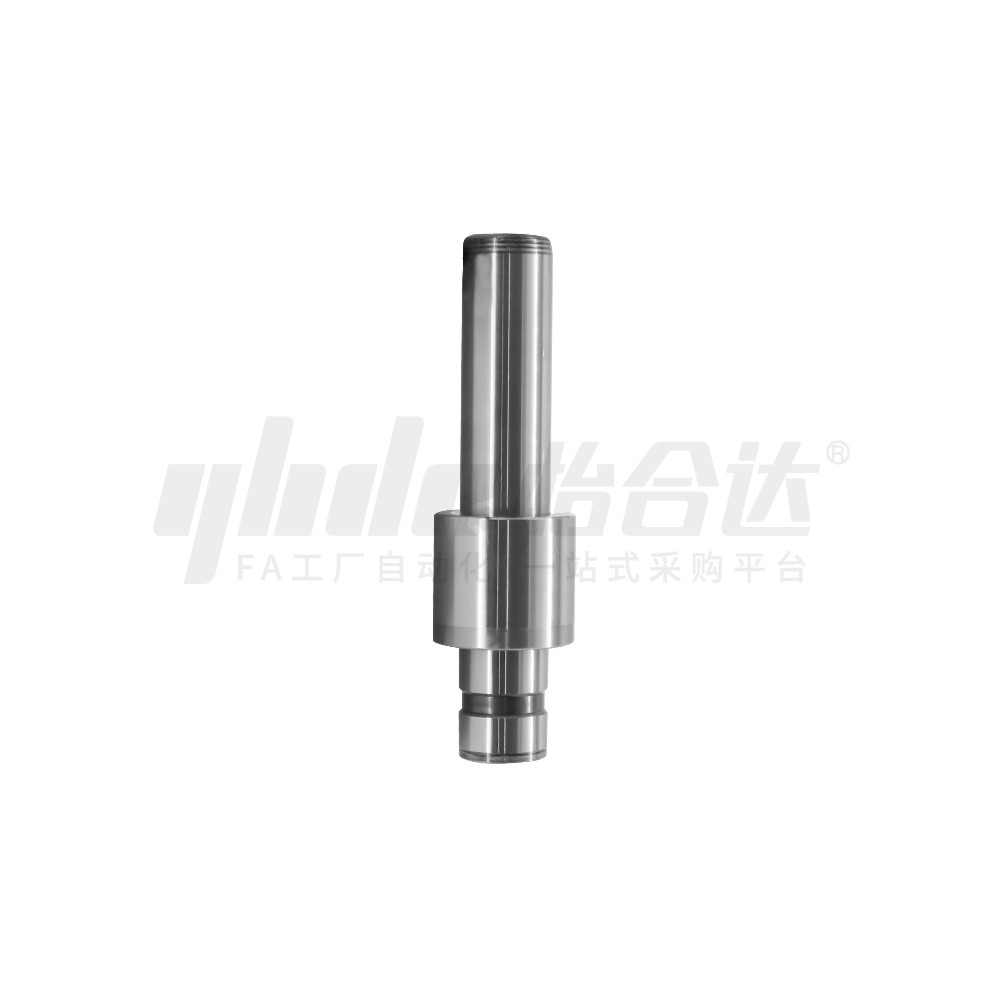

        滑动型独立导柱用导柱组件 自润滑型

        条件筛选：

        类型 自润滑型
        材质 FC250+特殊固体润滑剂(镶嵌)+S45C
        有无油槽 有
        种类筛选 滑动型独立导柱用导柱组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度
            ①导套 ②导柱 ②导柱
            OFQ47 压入型 自润滑型 FC250+特殊固体
            润滑剂(镶嵌)            		 S45C 55HRC~
            高频淬火

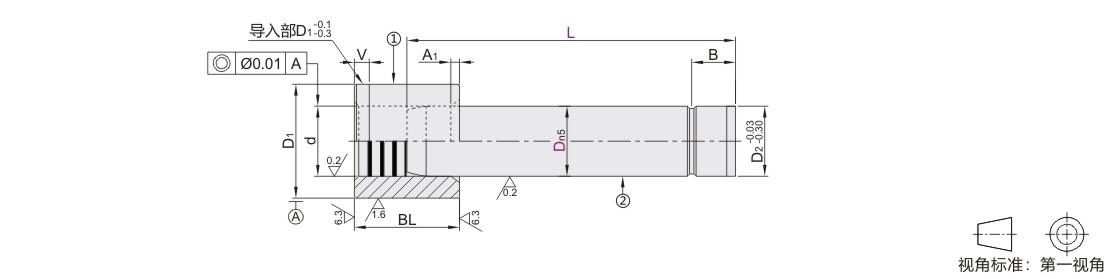

            参数图
            型号 L ①导套尺寸 ②导柱尺寸
            代码 Dn5 d D1 JS5 V A1 BL D2 B
            OFQ47 32 +0.028
            +0.017            		 90 100 110 120 130 140 150 160 170 180 200 220 250                                                   32 +0.047
            +0.037            		 52 ±0.0065 8 4 48 32 20
            38 110 120 130 140 150 160 170 180 200 220 250 280 300                  38 +0.049
            +0.037            		 60 10 5 55 38 25
            50                                     160 170 180 200 220 250 280 300 350 50 +0.052
            +0.037            		 70 15 10 75 50 32.5
            60 +0.033
            +0.020            		                                                                180 200 220 250 280 300 350 400 60 +0.061
            +0.043            		 80 20 90 60 37.5
            80                                                                                                   250 280 300 350 400 450 80 +0.063
            +0.043            		 100 ±0.0075 25 120 80 50
