        模架用滚针导柱组件 主体SKS3 保持器超级工程塑料

        条件筛选：

        导套材质 SKS3
        导柱材质 SKS3
        衬套材质 超级工程塑料
        种类筛选 模架用滚针导柱组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            挡块

            产品选型

            D

            L

            30~280
            /5

            F

            30~230
            /5

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 硬度
            ①导柱
            ③导套            		 ④滚针衬套 ②紧固垫块
            ⑦固定挡块            		 ⑥可动挡块 ⑤弹簧 ①导柱
            ③导套
            OGH11 无挡块 SKS3
            		 SUJ2 +
            超级工程塑料
            		 S45C
            		 S45C+
            SPC-1
            		 SWP-B
            		 60 ~62HRC
            OGH12 可动挡块
            OGH13 固定挡块

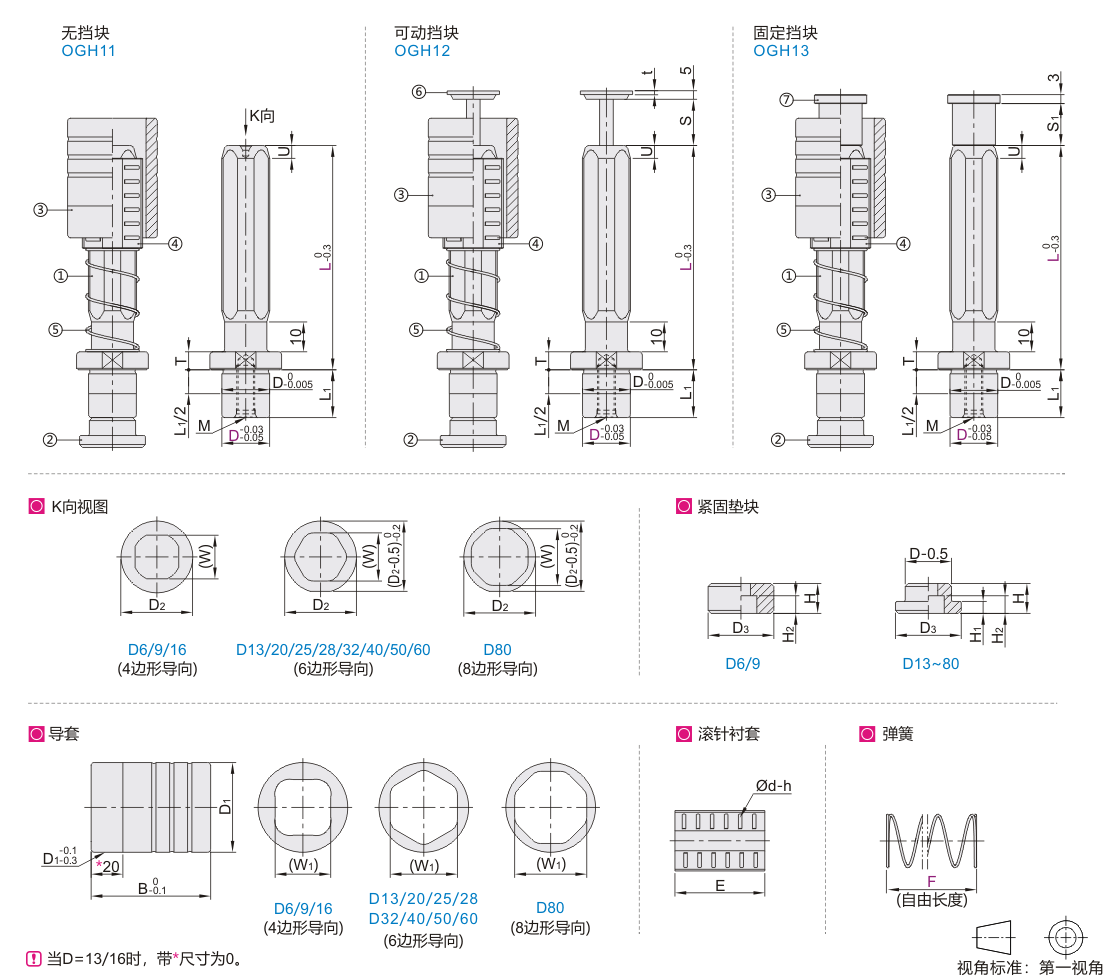

            参数图



            选型表

            型号 L
            最小单位5            		 F
            最小单位5
            代码 D
            无挡块
            OGH11            		 6* 30~60 —
            9 50~80 30~60
            13 70~120 30~100
            无挡块
            OGH11
            可动挡块
            OGH12
            固定挡块
            OGH13            		 16 75~135 30~110
            20 75~140 40~120
            25 95~160 60~140
            28 95~160 50~140
            32 115~180 70~155
            无挡块
            OGH11
            可动挡块
            OGH12
            固定挡块
            OGH13            		 40 120~220 70~200
            50 150~250 90~230
            60 150~250 70~210
            (80) 180~280 100~220



            带*规格D6无弹簧。

            带( )规格D80仅适用OGH11/13。



            D 导柱 导套 滚针衬套 附件螺钉
            D2 D3 L1 H H1 H2 (W) T M U t S S1 D1 B (W1) 槽数 E d h 滚针数
            6 9 9 6 5 — 3.4 4.7 2.5 M3深6 2.8 — — — 13 0
            -0.005            		 25 7.7 3 20 1.5 3.5 20 TAC01-M3-L6
            9 14 14 9 6 4.2 7.9 3.5 M4深8 3.5 17 30 10.9 25 4.8 26 TAC01-M4-L8
            13 19 17 12 7 3 5.5 11 5 M5深8 2.5 23 0
            -0.006            		 40 15 30 2.0 45 TAC01-M5-L10
            16 24 22 16 10 4 6.5 14.6 6 M6深10 4.3 1.2 11 14 30 18.6 6.8 24 TAC01-M6-L10
            20 29 28 14 7 8.5 19 8 M8深20 3.0 1.6 20 23 37 0
            -0.007            		 60 23 52 48 TAC01-M8-L15
            25 35 35 18 24 3.5 25 28 45 70 28 62 7.8 54
            28 37 36 20 16 8 10.5 26.7 M10深20 27 30 47 75 31.7 66 2.5 60 TAC01-M10-L20
            32 42 40 23 31 10 M10深25 28 31 55 0
            -0.008            		 78 36 4 68
            40 54 50 35 18 9 12.5 39 M12深30 4.0 2.0 33 36 68 92 45 5 78 3.0 9.8 72 TAC01-M12-L25
            50 64 60 48.6 12 5.0 35 38 80 96 54.6 82 11.8 78
            60 74 72 42 20 12 14.5 58.4 15 M14深30 51 54 95 120 66.4 6 116 4.0 13.8 84 TAC01-M14-L30
            80 98 105 45 26 13 17.5 79.4 M16深35 5.5 — — 62 120 0
            -0.010            		 145 87.4 130 124 TAC01-M16-L40
