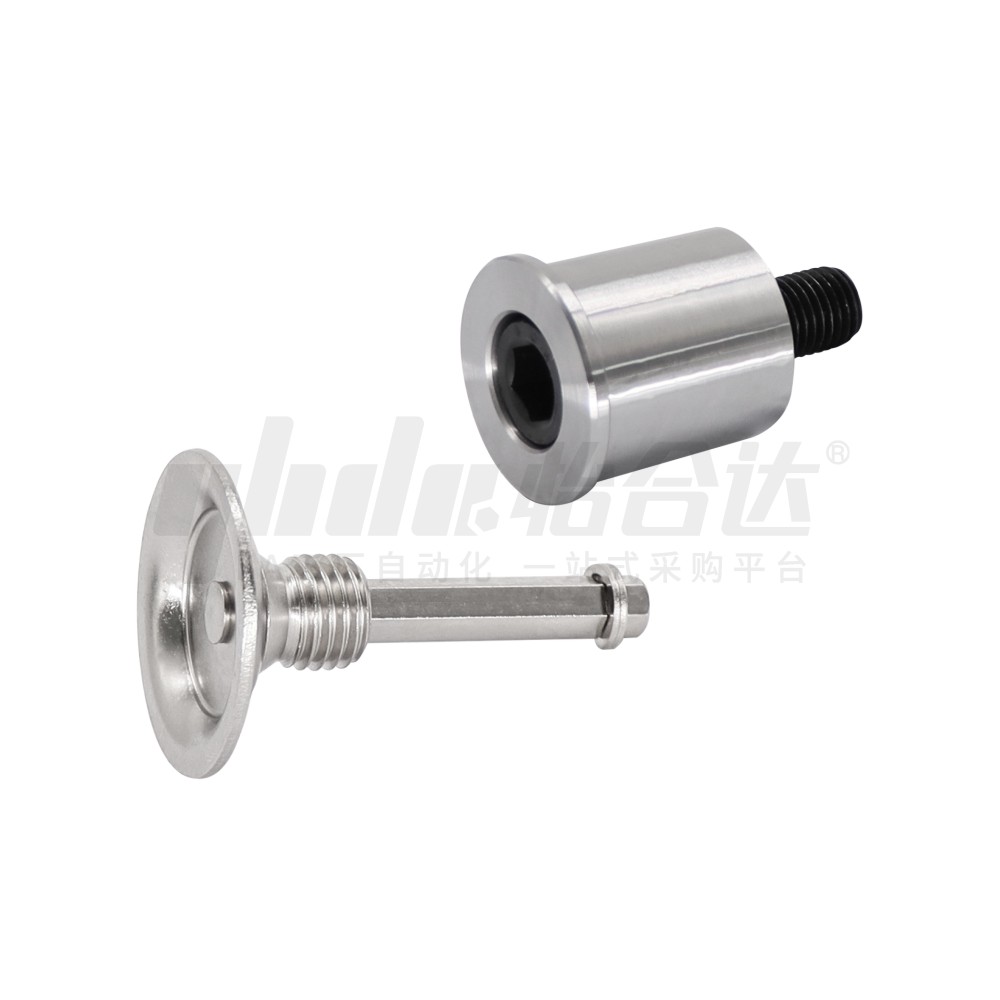

        模架用滚针导柱用配件 挡块

        条件筛选：

        表面处理 无电解镀镍
        种类筛选 模架用滚针导柱用挡块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 挡块盖
            OFQ53 可动挡块 S45C SPC-1 无电解镀镍 —
            OFQ54 固定挡块 — ①螺钉  ②弹簧垫圈

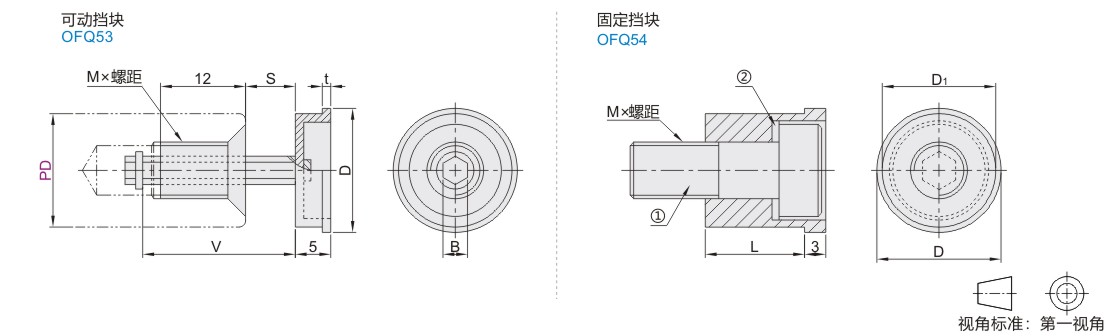

            参数图
            型号 E
            适用滚针衬套长度            		 D M×螺距 V S t B D1 L 附件螺钉(仅OFQ54)
            代码 PD
            适用导柱直径
            可动挡块
            OFQ53

            固定挡块
            OFQ54            		 16 30 17.5 M8×1.25 21 0~9 1.2 4 14.4 14 TAC01-M8-L20
            20 52 21 M10×1.5 32 0~20 1.6 5 18 23 TAC01-M10-L25
            25 62 26 M12×1.5 37 0~25 6 23 28 TAC06-M12-L35
            28 66 30 39 0~27 25.5 30
            32 68 34 40 0~28 30 31
            40 78 43 M16×1.5 45 0~33 2 8 38 36 TAC06-M16-L40
            50 82 52.5 47 0~35 47.5 38
            60 116 64.5 63 0~51 57.5 54 TAC06-M16-L50
            80 130 86 M16×2.0 — — — — 79 62 TAC01-M16-L70

            OFQ53可动挡块无PD80规格。
