        模架用滑动导柱组件 装卸/压入型

        品牌名称：

        怡合达

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 构成零件
        		 材质
        		 硬度
        		 附件
        导柱 导套 导柱 导套 导柱 导套(仅
        SUJ2部分)        		 导柱 导套
        OFH81 装卸型 OFJ01 OFT21 SUJ2
        		 SUJ2 58HRC~
        高频淬火
        (深度1.5~2.0mm)        		 58HRC~ 螺钉 润滑脂油嘴
        BLE11-6A
        OFH82 OFT22 SUJ2+铜合金 45HRC~
        OFH83 OFT23 SUJ2+MoS2镶嵌 58HRC~ —
        OFH84 OFT24 SUJ2+铜合金+MoS2镶嵌 45HRC~
        OFH85 压入型 OFJ11 OFT21 SUJ2 58HRC~ — 润滑脂油嘴
        BLE11-6A
        OFH86 OFT22 SUJ2+铜合金 45HRC~
        OFH87 OFT23 SUJ2+MoS2镶嵌 58HRC~ —
        OFH88 OFT24 SUJ2+铜合金+MoS2镶嵌 45HRC~



        导柱采用高频淬火，中心无硬度，安装时请勿使用硬物敲击。

        导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。





        参数图



        装卸型

        型号
        		 L
        		 BL
        代码 D
        OFH81
        OFH82
        OFH83
        OFH84        		 20  80 90 100 110 120 130 140 150 160 170 180 200 50
        22  80 90 100 110 120 50 60
        25  80 90 100 110 120 130       60 80
        28               100 110 120 130 140 150 160       60 80
        32                                120 130 140 150 160              80 100
        OFH81
        OFH83        		 38                                                  140 150 160 170 180              80 100 *120
        45                                                  140 150 160 170 180            *80 100   120
        50                                                                    160 170 180 200                     100   120
        OFH81 60                                                                    160 170 180 200                     100   120



        带*规格仅适用于OFH83。



        压入型

        型号
        		 L
        		 BL
        代码 D
        OFH85
        OFH86
        OFH87
        OFH88        		 20  100 110 120 130 140 150 160 170 180 50
        22                    120 130 140 150 160 170 180 50 60
        25                    120 130 140 150 160 170 180       60 80
        28                                      140 150 160 170 180  190  200       60 80
        32                                                        160 170 180  190  200 220 240              80 100
        OFH85
        OFH87        		 38                                                                          180  190  200 220 240 260              80 100 *120
        45                                                                          180  190  200 220 240 260            *80 100   120
        50                                                                                              200 220 240 260                     100   120
        OFH85 60                                                                                              200 220 240 260                     100   120



        带*规格仅适用于OFH87。

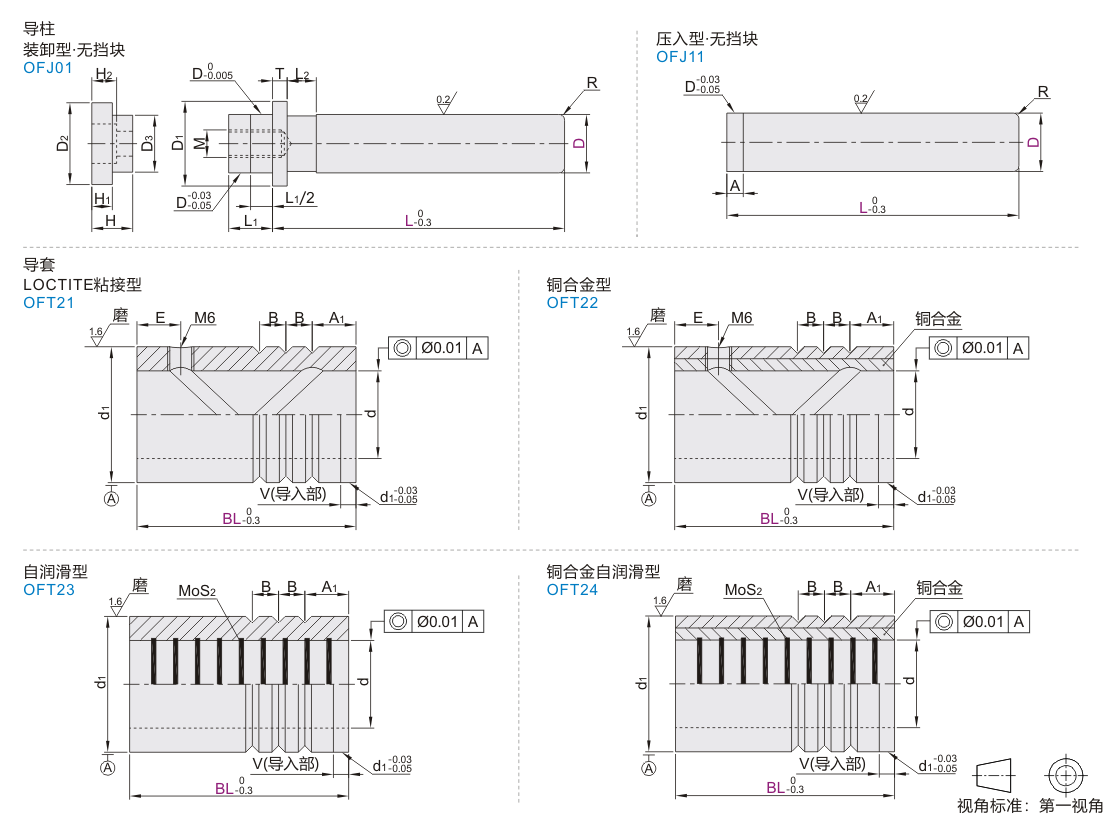

        导柱尺寸表

        D D1 L1 L2 T M A R D2 D3 H H1 H2 附属螺钉(仅装卸型)
        20 +0.020
        +0.015        		 29 15 10 5 M8深18 4 2 28 19.5 14 7 8.5 TAC01 -M8-L25
        22 31 16 8 3 30 21.5
        25 35 18 35 24.5
        28 +0.025
        +0.020        		 39 20 10 M10深22 5 3.5 36 27.5 16 8 10.5 TAC01 -M10-L30
        32 44 23 12 40 31.5
        38 +0.030
        +0.025        		 53 27 12 M12深27 6 4 49 37.5 18 10 12.5 TAC01 -M12-L35
        45 59 32 15 55 44.5
        50 +0.035
        +0.030        		 69 35 15 M14深31 7 5 62 49.5 20 12 14.5 TAC01 -M14-L40
        60 79 42 72 59.5



        导套尺寸表

        d d1 V A1 B E(仅OFT21/OFT22)
        20  +0.027
        +0.022        		 31  0
        -0.007        		 4 10 6 10
        22  34
        25  37
        28  +0.032
        +0.027        		 42  5 12 7
        32  46  BL=80时，E = 10
        BL=100时，E = 15
        38  +0.037
        +0.032        		 54  0
        -0.008        		 6 15 10
        45  +0.040
        +0.035         		 62  15
        50  +0.045
        +0.040         		 70  0
        -0.010
        60  80
